ArcScan: 画像をトレースしてラインデータに変換する方法

ナレッジ番号：3144 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ArcScan では道路中心線、地番の境界や等高線などの画像（ラスターデータ）をトレースしてラインデータを作成することができます。
バージョン 10.1 以降では ArcScan は標準機能ですが、それ以前のバージョンでは ArcScan エクステンション製品が必要です。

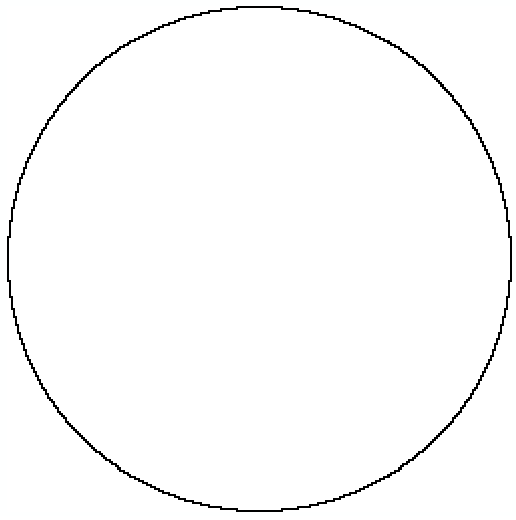

画像

前処理

画像は二値化画像である必要があります。

画像が RGB 画像の場合は [画像解析] ウィンドウの [グレースケール関数] などを利用してカラーマップ画像（主題画像）を作成します。
詳細はマルチバンド画像から単バンド画像に変換する方法をご参照ください。

画像がカラーマップ画像の場合は [画像解析] ウィンドウの [再分類] 関数で二値化画像を作成します。
詳細は主題画像のピクセル値を再分類または二値化する方法をご参照ください。

手順

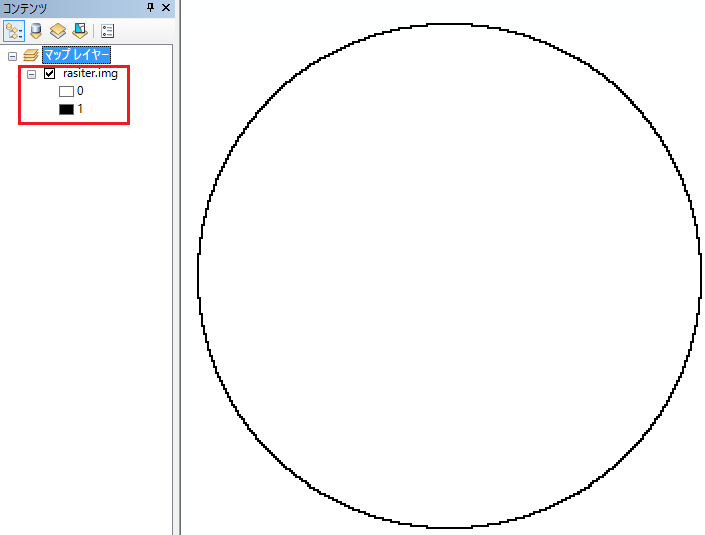

ArcMap に二値化画像を表示します。
二値化画像は必ず個別値で表示する必要があります。個別値で表示しない場合は、後述の [ArcScan] ツールバーにて二値化画像がオンになりません。

個別値での表示例
[コンテンツ] ウィンドウにある二値化画像を右クリック → [プロパティ] → [レイヤープロパティ] を表示されます。
[シンボル] タブを表示して、画面左側にある [表示]を [個別値] に設定します。
ポリラインデータを作成します。
詳細は新規でシェープファイルを作成するには？をご参照ください。
ArcMap → [カスタマイズ] → [ツールバー] → [エディター] ツールバーを表示して [エディター] メニューにある [編集の開始] をクリックします。
ArcMap → [カスタマイズ] → [ツールバー] → [ArcScan] ツールバーを表示して二値化画像を設定します。

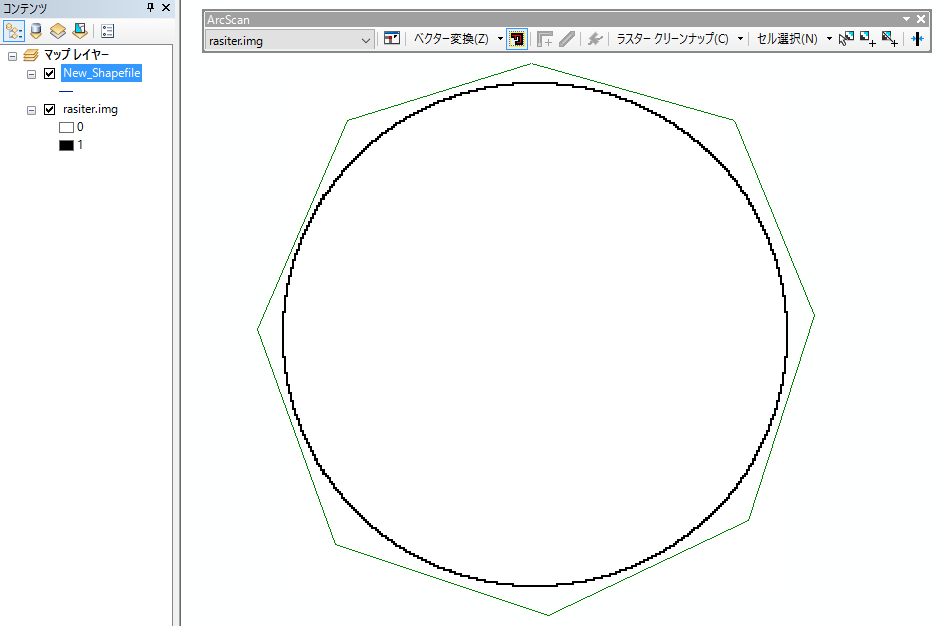

[フィーチャの作成] ボタン（Fを横にしたような形）をクリックして、二値化画像にカーソルをあててラインに変換したい箇所を囲むように選択します。
※[ArcScan] ツールバーがグレーアウトしている場合には、ArcMap → [カスタマイズ] メニュー → [エクステンション] を選択して [ArcScan] にチェックを入れておく必要があります。

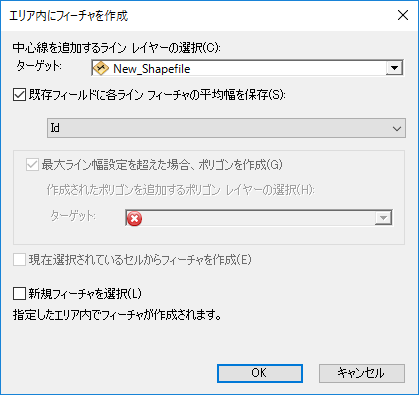

[エリア内にフィーチャを作成] 画面で [OK] ボタンをクイックします。
ArcMap → [カスタマイズ] → [ツールバー] → [エディター] ツールバーを表示して [エディター] メニューにある [編集の保存] / [編集の終了] をクリックします。

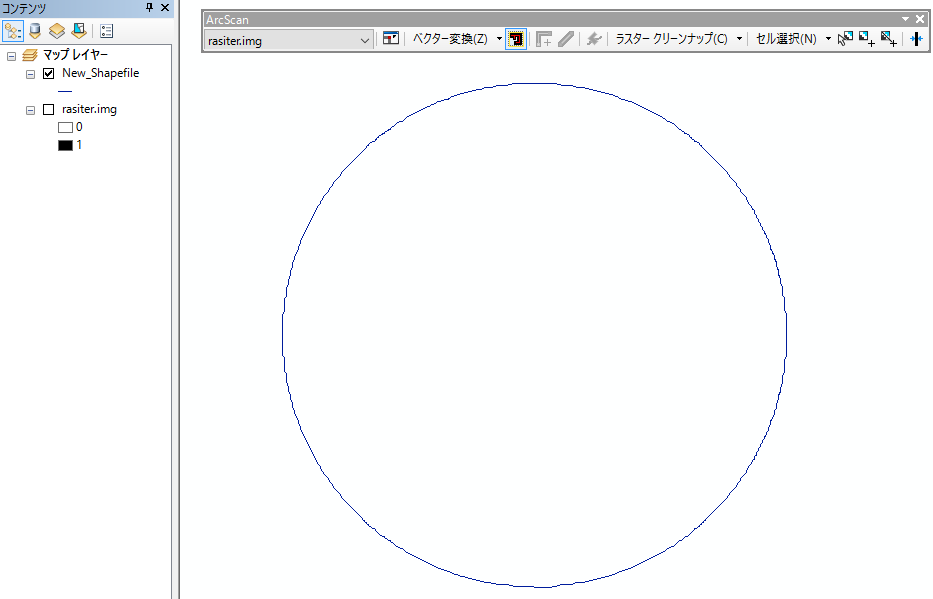

ラインデータ

補足情報

注意

後述のラスタークリーンナップを行うには、二値化画像のファイル形式を TIFF、IMG、Esri グリッド形式にしてください。

ある面積以下のピクセルを削除するには、[接続セルの選択] より行ってください。

[ArcScan] ツールバーの [ラスタークリーンナップ] → [ラスタークリーンナップ] の開始をクリックします。
[ArcScan] ツールバーの [セル選択] → [接続セルの選択] をクリックします。
[接続セルの選択] にて、[合計面積を入力] に削除するピクセルの面積の閾値を設定します。
[ArcScan] ツールバーの [ラスタークリーンナップ] → [選択セルの消去] をクリックします。選択されたセルがまとめて消去されます。
不要なラスターの削除が完了したら、[ArcScan] ツールバー → [ラスタークリーンナップ] → [保存] をクリックして、ラスターを上書き保存します。
または [名前を付けて保存] をクリックして、新規ラスターとして保存します。
[ArcScan] ツールバーの [ラスタークリーンナップ] → [ラスタークリーンナップの停止] をクリックしてラスタークリーンナップを終了します。

対話的に不要なピクセルを追加・削除するには、[ラスターペイントツールバー] より行ってください。

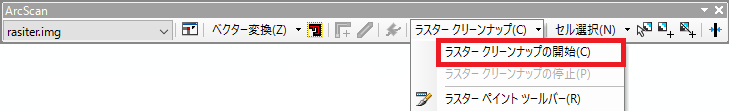

[ArcScan] ツールバーの [ラスタークリーンナップ] にて、[ラスタークリーンナップの開始] をクリックします。

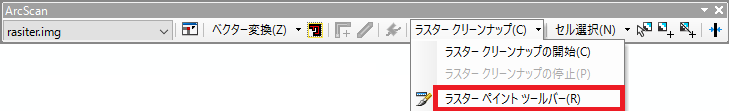

[ラスタークリーンナップ] → [ラスターペイントツールバー] をクリックしてツールバーを表示します。

ピクセルを追加する方法
[ラスターペイント] ツールバーで、[ブラシ] ツールをクリックし、マップ上でドラッグしてピクセルを追加します。
ピクセルを削除する方法
[ラスターペイント] ツールバーで、[消しゴム] ツールをクリックし、マップ上でドラッグして不要なピクセルを削除します。
※[スーパー消しゴム] ツールをクリックし、不要なセルをクリックすると、まとめて削除することができます。
[ArcScan] ツールバーの [ラスタークリーンナップ] → [ラスタークリーンナップの停止] をクリックしてラスタークリーンナップを終了します。
