データ ドリブン ページでインデックス (図郭) の内側のみ表示したい
ナレッジ番号：3132 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
データ ドリブン ページを使用すると、インデックス フィーチャ (または図郭) ごとにレイアウトを印刷・出力することができます。インデックス フィーチャがポリゴンである場合、そのフィーチャの形状でデータ フレームをクリップすることで、インデックス フィーチャの内側だけを絞り込み表示することができます。
ここでは、その手順について説明します。手順

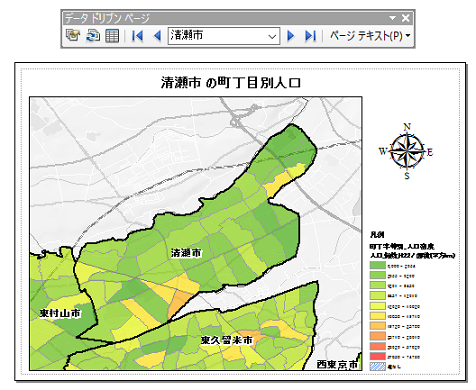

- あらかじめデータ ドリブン ページの設定を行い、適宜レイアウトを調整しておきます。
- コンテンツ ウィンドウでデータ フレーム (「マップ レイヤー」と表示されている、コンテンツ ウィンドウの上部にあるもの) を右クリック → [プロパティ] をクリックします。

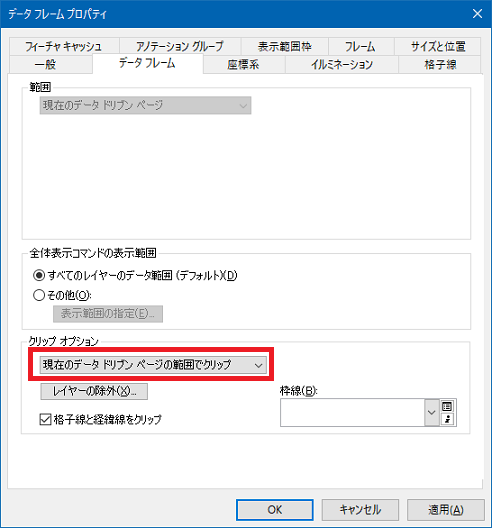

- [データ フレーム] タブを表示し、[クリップ オプション] 欄のリストで [現在のデータ ドリブン ページの範囲でクリップ] を選択します。

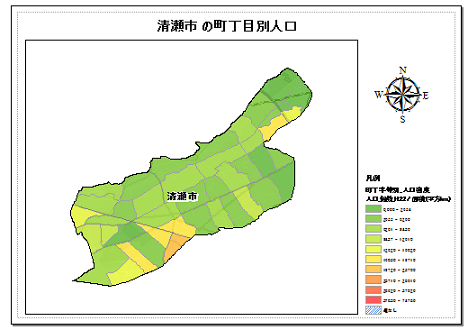

- [OK] ボタンまたは [適用] ボタンで、レイアウトに変更を反映します。インデックスフィーチャの形状でデータ フレーム内のマップがクリップされます。

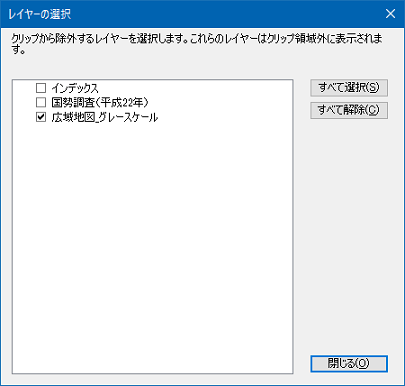

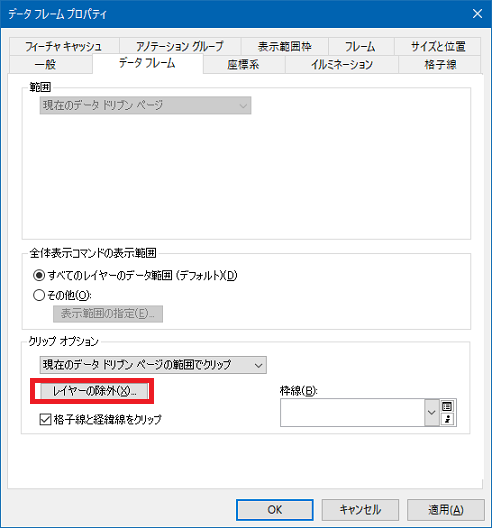

- データ フレーム内のすべてのレイヤーに対してクリップするのではなく、一部のレイヤーをクリップ対象から除外する場合は、[レイヤーの除外] ボタンをクリックし、表示される[レイヤーの選択] ダイアログで該当のレイヤー (グループ レイヤー) にチェックを入れダイアログを閉じます。

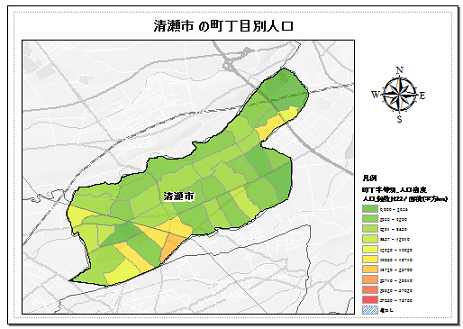

- 除外されたレイヤーについてはクリップされず、データ フレームの範囲内に表示されます。
- あらかじめデータ ドリブン ページの設定を行い、適宜レイアウトを調整しておきます。
