データ ドリブン ページでインデックス（図郭）レイヤーの属性値を図郭ごとに表示するには？
ナレッジ番号：3131 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
データ ドリブン ページを使用すると、インデックス フィーチャ (または図郭) ごとにレイアウトを印刷・出力することができます。それらのレイアウトに対して、インデックス フィーチャがもつ属性値を表示するには、ダイナミック テキストの 1種である「データ ドリブン ページ属性」をレイアウトに配置します。
ここでは、その手順について説明します。
手順

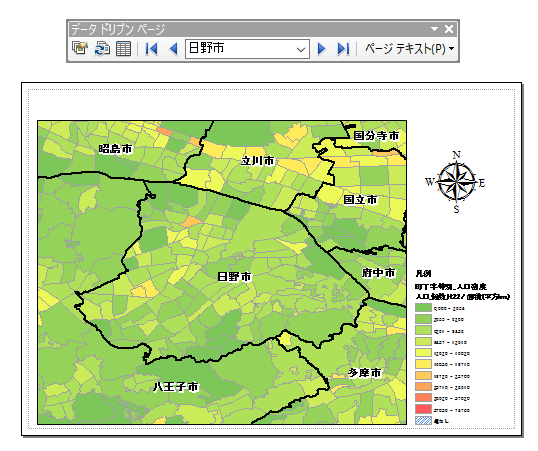

- あらかじめデータ ドリブン ページの設定を行い、適宜レイアウトを調整しておきます。

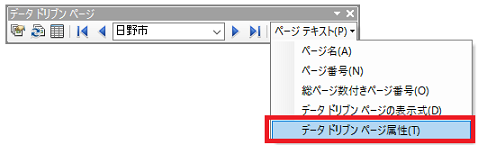

- [データ ドリブン ページ] ツール バーの [ページ テキスト] のメニューを表示し、[データ ドリブン ページ属性] をクリックします。

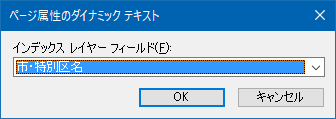

- 表示される [ページ属性のダイナミック テキスト] ダイアログで、レイアウトで表示したいフィールドを選択します。[OK] ボタンでダイアログを閉じます。

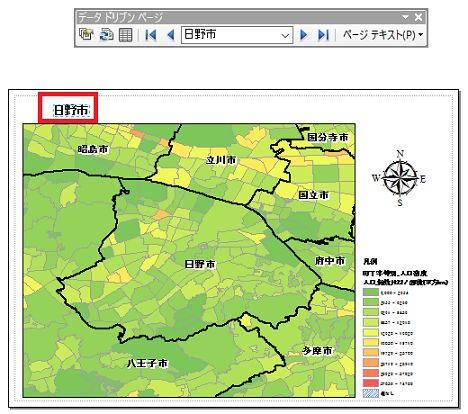

- レイアウトにテキストが配置されます。必要に応じフォントやそのサイズ、位置などを変更します。
- 必要に応じて、テキストの表示内容をカスタマイズします。配置されたテキストをダブルクリックするか、右クリック → [プロパティ] をクリックします。

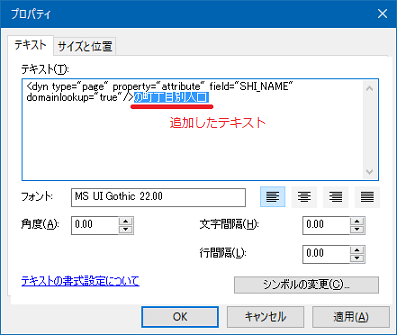

- [テキスト] タブを表示し、 < dyn type ～ > の前後にテキストを追加し、[OK] ボタンでダイアログを閉じます。

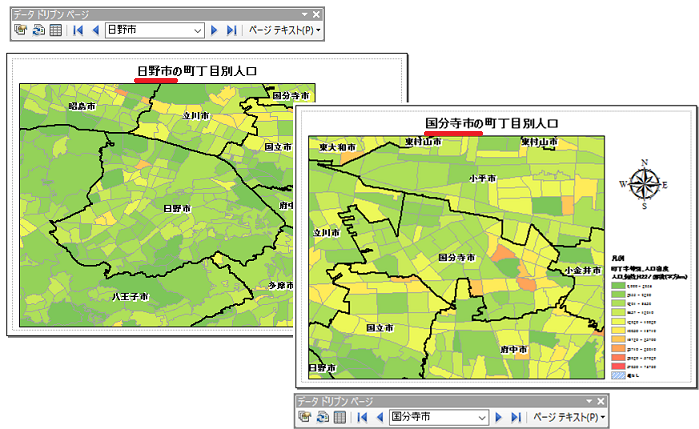

- データ ドリブン ページのページを切り替えて、レイアウトの表示を確認します。
補足
- [データ ドリブン ページ] ツール バーの [ページ テキスト] のメニューから[ページ番号] または [総ページ数付きページ番号] をクリックすることで、ページ数を配置することができます。
- 詳細については、 ヘルプ「データ ドリブン ページでのダイナミック テキストの使用」でご確認ください。
- あらかじめデータ ドリブン ページの設定を行い、適宜レイアウトを調整しておきます。
