半円形、扇形ポリゴンの作成方法
ナレッジ番号：3095 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
半円形、扇形ポリゴンの作成方法をご紹介します。前準備
- 以下のどちらかの方法で円ポリゴンを作成します。
・ [図形描画] ツールバーから「○」を選択した後、マップ上に円を描画します。詳細は FAQ グラフィックスをフィーチャに変換する方法 をご参考ください。
※円をマップ上で作成する際に、ドラッグしながらキーボードの [R] キーを押すと半径を入力できます。
・ 新規でフィーチャ （ポイント、ライン、ポリゴン） を作成する流れ
※[作図ツール] で [円] を選択 → マップ上で任意の場所をクリックし円を作成する際、右クリック → [半径] で半径を入力することが出来ます。
- [ジオメトリ変換] ツールを使用して円ポリゴンの重心点にポイントを発生させます。
手順
半円形ポリゴンの作成
- [エディター] ツールバーの [エディター] → [編集の開始] をクリックし、作成した円をクリックして選択します。
- [エディター] ツールバーの [ポリゴン切断] ツールをクリックします。

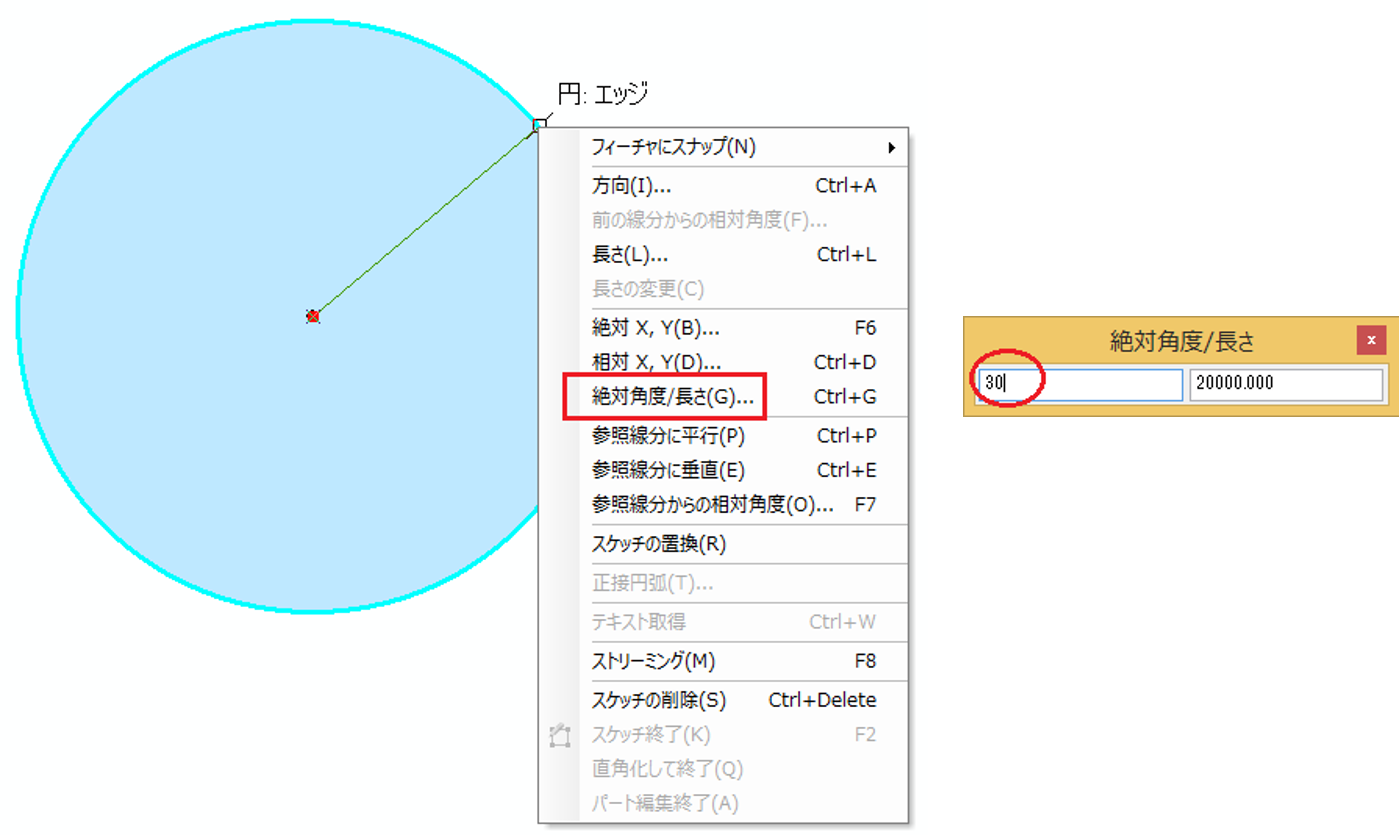

- 円の中心ポイントにカーソルを合わせ、クリック → 円のエッジ上の任意の場所で右クリック → [絶対角度/長さ] をクリックし、左側の欄に切断する角度を入力しキーボードの [Enter] を押します。
- 円のエッジ上の任意の場所で右クリック → [参照線分に垂直] をクリックします。

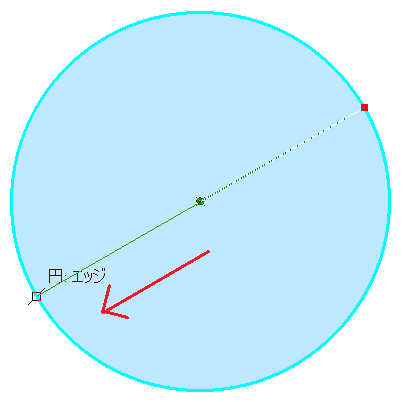

- 反対側にラインを伸ばせるようになるので、円のエッジ上でダブルクリックします。

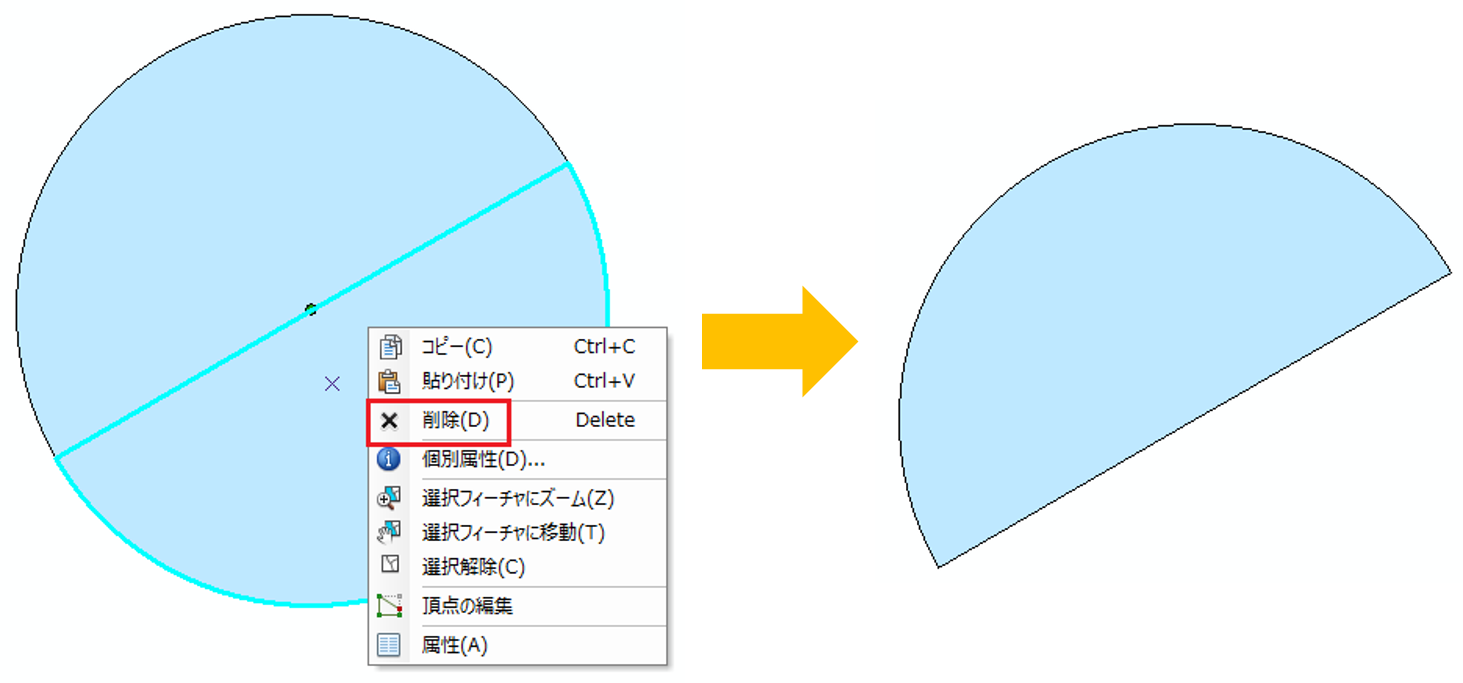

- [エディター] ツールバーの [編集ツール] をクリック → 削除するフィーチャをクリックして選択 → 右クリック → [削除] で不要なフィーチャを削除します。
- [エディター] ツールバーの [エディター] → [編集の保存] → [編集の終了] をクリックします。
扇形ポリゴンの作成
- [エディター] ツールバーの [エディター] → [編集の開始] をクリックし、作成した円をクリックして選択します。
- [エディター] ツールバーの [ポリゴン切断] ツールをクリックします。

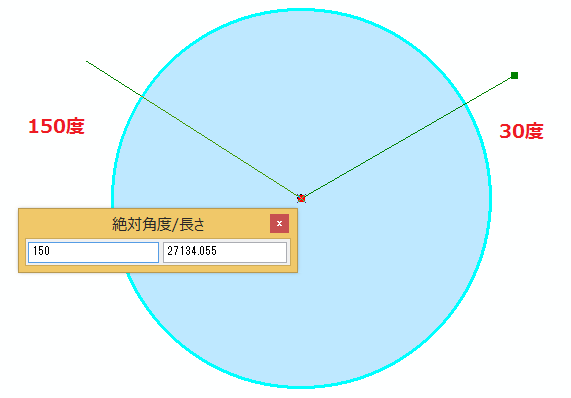

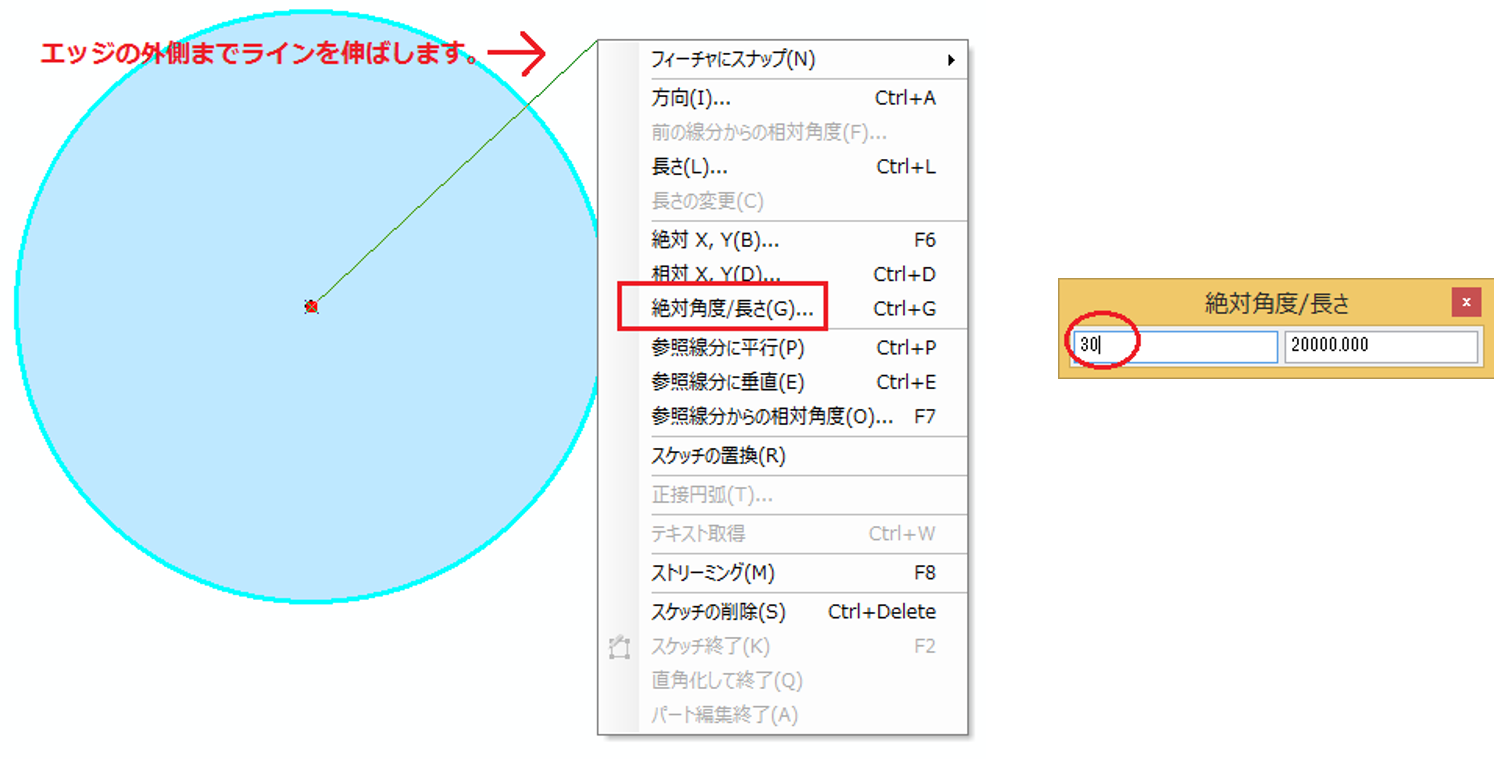

- 円の中心ポイントにカーソルを合わせ、クリック → ラインを円のエッジの外側まで伸ばし、右クリック → [絶対角度/長さ] をクリック → 左側の欄に切断するラインの角度を入力 → キーボードの [Enter] を押します。
- そのまま円の中心ポイントまでカーソルを移動し、中心ポイントをクリックします。
- 手順 3 と同様にラインを引きます。
- 任意の地点でダブルクリックします。

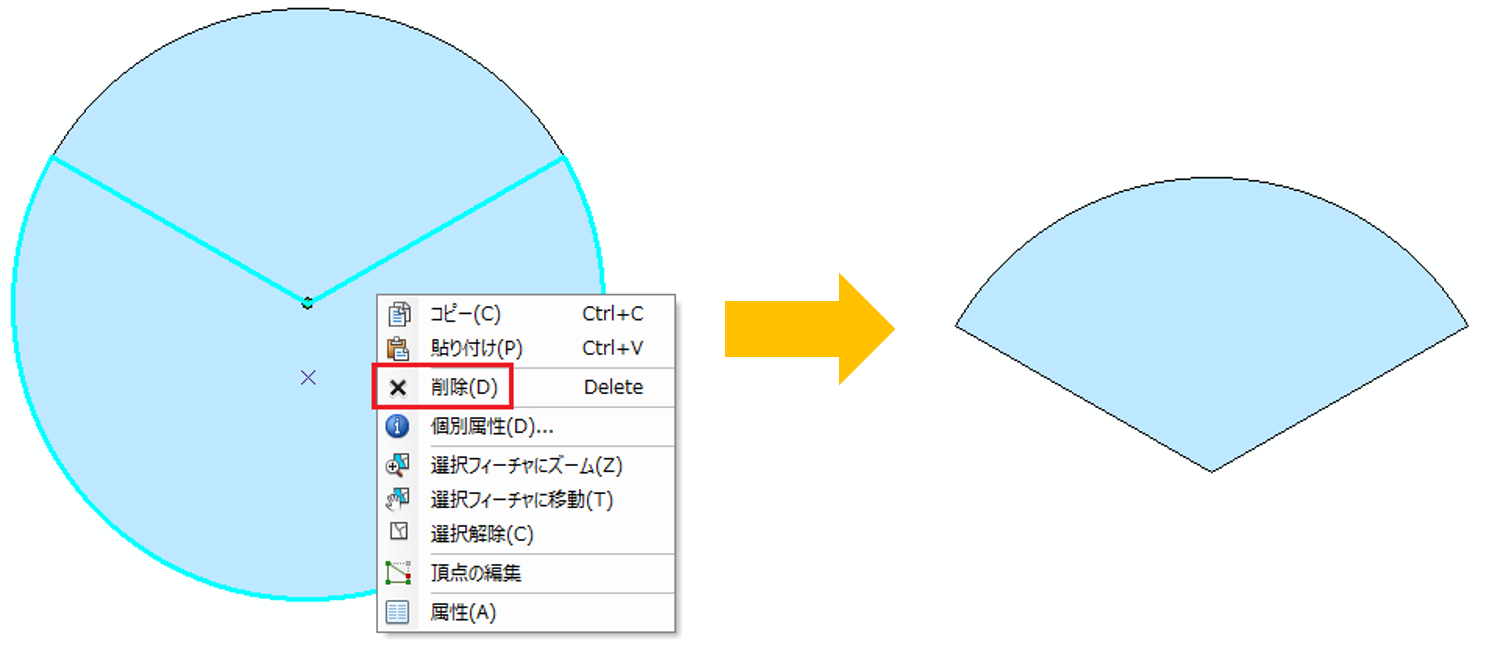

- [エディター] ツールバーの [編集ツール] をクリック → 削除するフィーチャをクリックして選択 → 右クリック → [削除] で不要なフィーチャを削除します。
- [エディター] ツールバーの [エディター] → [編集の保存] → [編集の終了] をクリックします。
