新規でフィーチャ (ポイント、ライン、ポリゴン) を作成する流れ

ナレッジ番号:2528 | 登録日:2023/05/29 | 更新日:2024/11/21

はじめに

新規でフィーチャ(ポイント、ライン、ポリゴン)を作成するには、[エディター] ツールバー、[フィーチャの作成] ウィンドウ、[作図ツール] の3つのツールを使用します。

操作手順

  1. 新規に作成したいデータ(レイヤー)を ArcMap に追加します。
    他のレイヤーを参考にフィーチャを作成する場合など、ArcMap に複数のレイヤーを追加して編集を行う場合は、座標系を統一してください。異なる座標系を持つレイヤーを ArcMap に追加した状態で、編集の開始(フィーチャの作成、または編集)を行いますとデータの精度の違い等により問題が発生する可能性があります。
  2. [エディター] ツールバーを ArcMap 上に表示します。
    ArcMap[カスタマイズ]メニュー → [ツールバー]  → [エディター] をクリックします。

  3. [エディター] ツールバーの [エディター]  →  [編集の開始] をクリックします。
    あるいは、[コンテンツ] ウィンドウで編集対象のレイヤーを右クリックし、[フィーチャの編集] → [編集の開始] をクリックします。編集セッションが開始します。

  4. 異なるワークスペースに存在するレイヤーを追加している場合は、以下のダイアログが表示されます。編集対象のレイヤーあるいは編集対象のデータを含むワークスペースを選択します。
    異なるワークスペースに保存されたレイヤーを同時に編集することはできません。
  5. データ フレームの座標系とデータの座標系が異なる場合は、下図の警告ダイアログが表示されます。
    [継続] をクリックすると、編集を継続することができます。

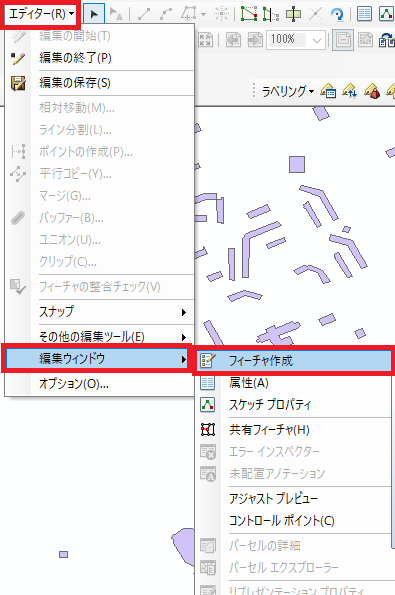

  6. [エディター] ツールバーの [エディター] → [編集ウィンドウ] → [フィーチャ作成] をクリックします。

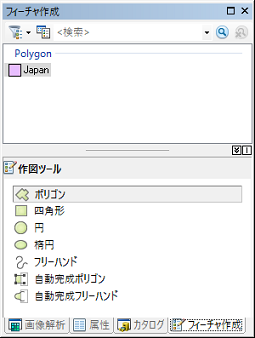

    [フィーチャ作成] ウィンドウと [作図ツール] が表示されます。 [フィーチャ作成] ウィンドウから、編集を行いたいフィーチャのテンプレートを選択します。

    ※[フィーチャ作成] ウィンドウに編集を行いたいフィーチャが表示されない場合は、[テンプレートの整理] アイコン → [新規テンプレート] をクリックして、テンプレートを新規作成してください。

  7. フィーチャのテンプレートを選択後、[作図ツール] で、作図方法を選択できます。
    選択できる作図方法は、選択したテンプレートの種類(ポイント、ライン、ポリゴン)によって異なります。

    ・ ポイントの場合
       [ポイント]、[ラインの終点] が選択できます。

    ・ ラインの場合
       [ライン]、[四角形]、[円]、[フリーハンド] が選択できます。

    ・ ポリゴンの場合
       [ポリゴン]、[四角形]、[円]、[楕円]、[フリーハンド]、[自動完成ポリゴン] が選択できます。

  8. 画面上で編集をしたい個所をクリックしてフィーチャの作図を行います。

    ※ここでは基本的な3つの作図ツールの作図方法をご説明します。全ての作図ツールの作図方法に関しては「 作図ツールの操作方法」をご参照ください。

    ・ ポイントの場合:クリックした場所にポイントが作成されます。
    ・ラインの場合:最初にクリックした場所がラインの始点となります。
    ・ポリゴンの場合:3点以上の場所でクリックします。
    ※ライン、ポリゴンの場合は、ダブルクリックか右クリック → [パート編集終了] を行い、作図を完了させます。

  9. 編集が終了したら、[エディター] → [編集の保存] → [編集の終了] をクリックし、編集を終了します。

注意

※編集を開始後、[フィーチャの作成] ウィンドウに表示できるレイヤは、同じフォルダに格納されているレイヤのみです。
※別フォルダに保存されているレイヤを編集したい場合は、編集を終了し、再度編集を開始し、[編集の開始] ダイアログで、編集したいレイヤを選択します。

補足情報

以下の動画で、作図操作の詳細をご確認いただけます。
