ArcGIS Pro: ポイントに対して色を変更できるシンボル（記号）を設定したい
ナレッジ番号：3079 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
ArcGIS Pro でポイントに対してマーカー シンボル（記号）を設定する場合、画像ファイル (*.bmp, *.png) やフォントに加え、拡張メタファイル（*.emf）を利用できます。拡張メタファイルはベクターのように線や面の情報を持ち、これをマーカー シンボルとして利用することで、シンボルの設定時に色などを自由に変更することができます。
ここでは、[単一シンボル] での設定手順を紹介します。手順
- [コンテンツ] ウィンドウでポイント レイヤーを選択し、[フィーチャ レイヤー] タブ → [描画] グループ → [シンボル] をクリックします。[シンボル] ウィンドウが表示されます。
- [シンボル] 欄のプレビューをクリックします。[ポイント シンボルの書式設定] ウィンドウが表示されます。

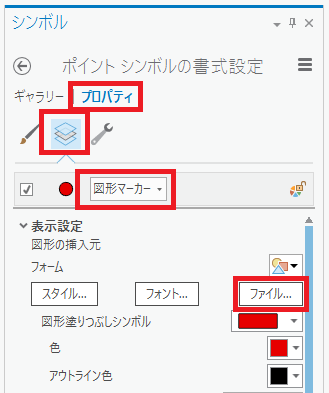

- [プロパティ] 、[レイヤー]アイコンの順にクリックします。
- シンボルの種類を [図形マーカー] に設定し、[ファイル] ボタンをクリックします。表示されるダイアログで、使用する拡張メタファイル（*.emf）を指定します。

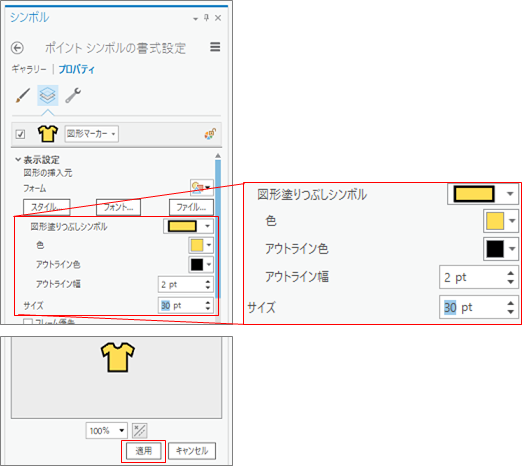

- [色]で塗りつぶし色を、[アウトライン色]、[アウトライン幅]でアウトラインの色と幅を設定します。[サイズ] 等は適宜変更を行います。
- [適用] ボタンをクリックします。シンボル設定がマップに反映されます。
補足情報
[ポイント シンボルの書式設定] ウィンドウの [図形塗りつぶしシンボル] のプルダウンで、塗りつぶしをグラデーションに変更することができます。
複数のエレメントで構成された拡張メタファイルについては、個々のエレメントごとに色などが変更できます。
