複数のフィーチャの形状を特定の線分に一致させる方法

ナレッジ番号：3072 | 登録日：2023/05/29 | 更新日：2024/11/21

[トレース形状の一致] ツールを使用することで、複数のフィーチャが関係するポリゴンの隙間の穴埋めや、複数のラインフィーチャの延長を行うことが出来ます。

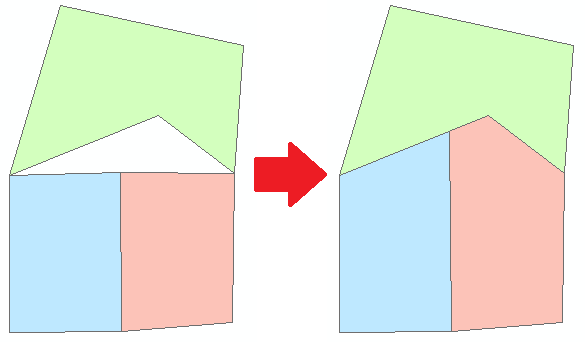

以下の図のような 3 種類のポリゴンの間に出来た隙間を緑色のポリゴンの辺に合わせて埋める場合、以下の手順で行います。

[エディター] ツールバーを表示し、 [エディター] → [編集の開始] をクリックします。

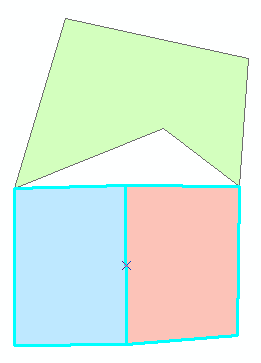

[編集ツール] ボタンを使用して、赤色と青色のポリゴンを選択します。
[エディター] ツールバーの [エディター] → [その他の編集ツール] → [高度な編集] ツールバーを開きます。
[高度な編集] ツールバーの [トレース形状に一致] ボタンをクリックします。

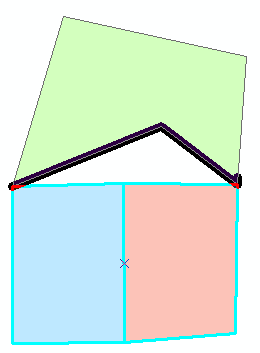

[トレース形状に一致] ウィンドウで、[基準にする形状] ボタンをクリックして、緑色のポリゴンの辺に対してトレースを行います。 1 回目のクリックで緑色のポリゴンの頂点をクリックし、マウスを動かしてトレースを行います。トレース終了箇所でもう一度クリックします。
[揃えるレイヤー] にて、形状を変更したいレイヤーを選択します。
[許容値] の値を変更します。許容値に応じて、トレースした部分にバッファーが表示されます。

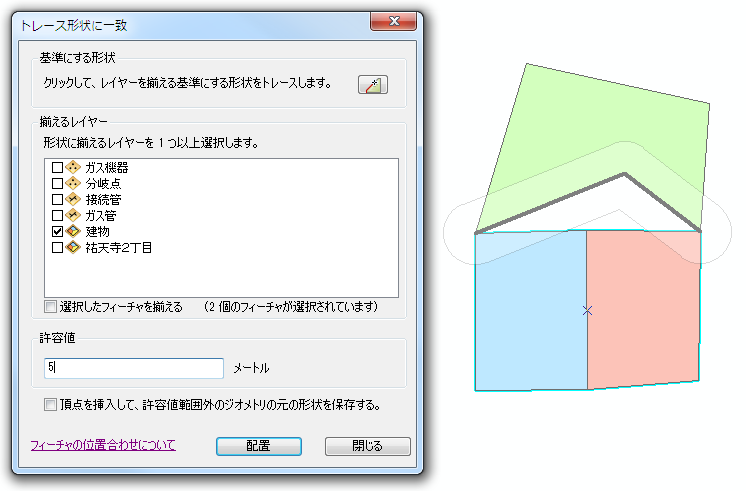

例: 許容値が 5 メートルの場合

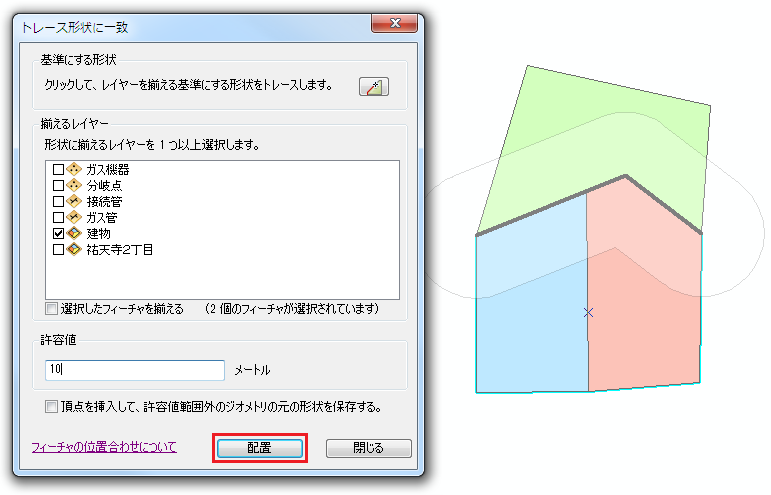

ポリゴンの隙間の穴埋めが出来る許容値が見つかったら、 [配置] をクリックします。

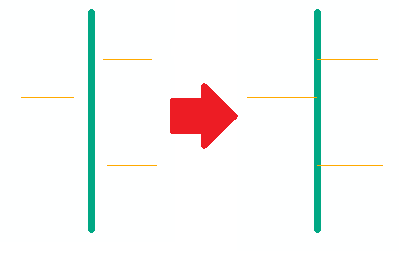

以下の図のような緑色のラインに接続していないオレンジ色のラインを [トレース形状の一致] で一致させることが出来ます。

※オレンジ色のラインが緑色のラインからはみ出している場合は、同様の方法でトレース形状の一致ではみ出した部分を削除して一致させることが出来ます。

[エディター] ツールバーを表示し、 [エディター] → [編集の開始] をクリックします。
[編集ツール] ボタンを使用して、接続していないラインを選択します。
[エディター] ツールバーの [エディター] → [その他の編集ツール] → [高度な編集] ツールバーを開きます。
[高度な編集] ツールバーの [トレース形状に一致] ボタンをクリックします。
[トレース形状に一致] ウィンドウで、[基準にする形状] ボタンをクリックして、緑色のラインをトレースします。1 回目のクリックで緑色のラインをクリックしてトレース開始位置を決めて、マウスを動かしてトレースを行います。トレース終了箇所でもう一度クリックします。
[揃えるレイヤー] にて、形状を変更したいレイヤーを選択します。
[許容値] の値を変更します。許容値に応じて、トレースした部分にバッファーが表示されます。

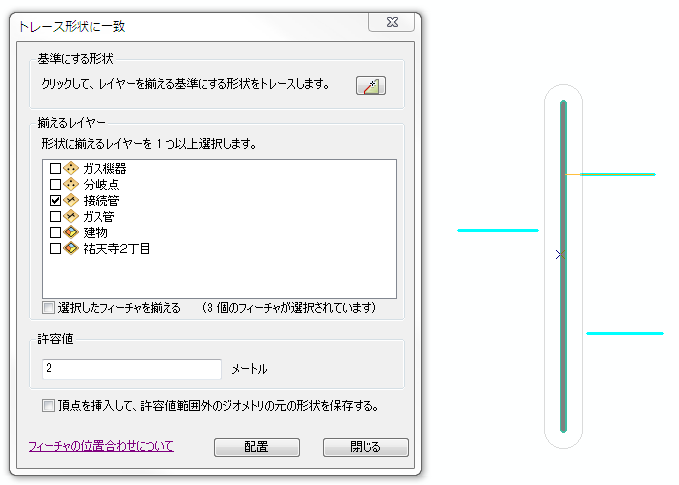

例: 許容値が 2 メートルの場合

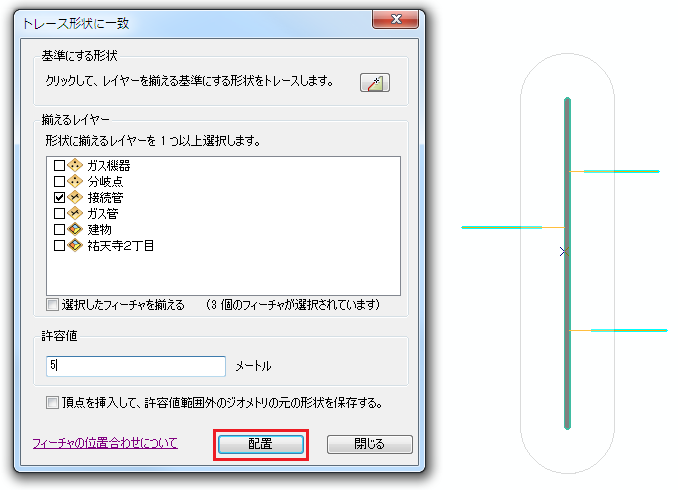

すべてのラインの延長が出来る許容値が見つかったら、 [配置] をクリックします。
