ポリゴンの隙間を検出・修正するには
ナレッジ番号：2959 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
本来、ぴったりと隣接するはずのポリゴン フィーチャ間に隙間がある場合、隙間の検出・修正をおこないます。検出・修正の方法はいくつかあり、ご利用のライセンス レベルや目的に応じてご選択いただけます。
- 検出：[ユニオン] ツール
- 修正：[インテグレート] ツール
- 修正：[トレース形状に一致] ツール
- 検出・修正：[トポロジ] 機能（※ Standard または Advanced ライセンスが必要です。）
検出：[ユニオン] ツール
ポリゴンの隙間を検出する場合、[ユニオン] ツールを活用します。

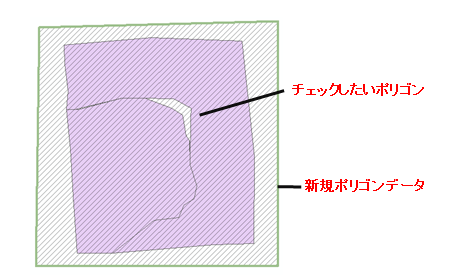

- 新規ポリゴン データを作成し、隙間をチェックしたいポリゴンよりも大きな領域のフィーチャを作図します。
- [ジオプロセシング] メニュー → [ユニオン] ツールを起動し、[入力フィーチャ] に隙間をチェックしたいデータと、手順 1 で新しく作成したポリゴン データを指定し、ツールを実行します。

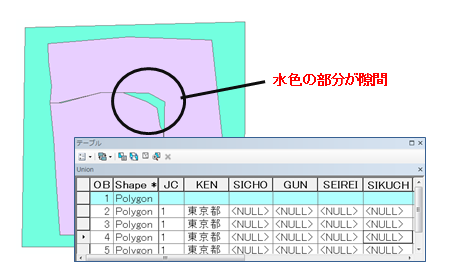

- 出力結果ポリゴンの属性テーブルを開き、値が含まれないフィーチャが隙間のフィーチャです。
修正：[インテグレート] ツール

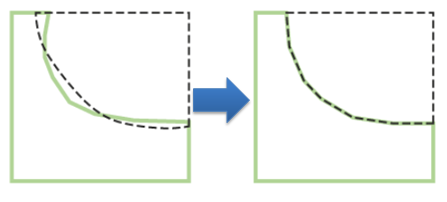

検出された微細な隙間やズレを修正する場合は、[インテグレート] ツールを使用します。
[インテグレート] ツールでは、[XY許容値(オプション)] に指定した値の範囲内にある 隙間や重なりを、一括で修正することができます。
- ArcToolbox → [データ管理 ツール] → [フィーチャクラス] → [インテグレート] ツールを使用して隙間を修正します。
※ツールを実行しますと入力フィーチャが上書きされますので、データのバックアップを取っておくことをお勧めします。
※[XY許容値(オプション)] に指定する適切な値は、使用するデータの状況に依存します。[インテグレート] ツール処理結果より、トライアンドエラーで決定してください。
※[XY許容値（オプション）] が大きすぎると正常に処理されないことがあります。
修正：[トレース形状に一致] ツール

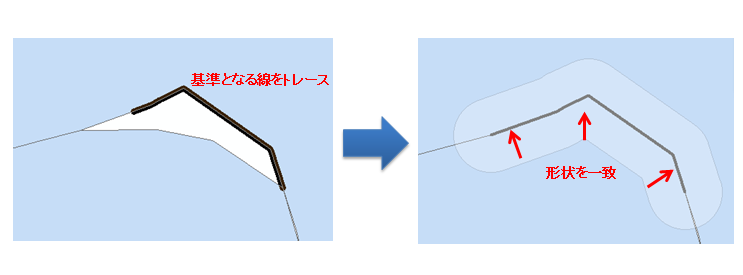

検出された隙間やズレを修正する場合は、編集機能の [トレース形状に一致] ツールを使用します。
[トレース形状に一致] ツールは一か所ずつ手作業で修正を行うための機能です。- [エディタ] ツールバーで編集を開始します。
- [高度な編集] ツールバーの [トレース形状に一致] ツールを使用し、修正します。詳細な手順は
こちらのページをご覧ください。
検出・修正：[トポロジ] 機能
定義したトポロジ ルールに基づいて隙間やズレを検出し、確認した上で修正します。フィーチャ数が多い場合や、修正箇所が多い場合に便利な、高度な検出・修正のための機能です。
※[トポロジ] 機能を使用するには Standard/Advanced のライセンスが必要です。
[トポロジ] 機能の詳細は こちらのヘルプをご覧ください。
