ArcGIS Pro: 凡例のポイント シンボル表示を大きくする方法
ナレッジ番号：6015 | 登録日：2025/10/07 | 更新日：2025/11/27
概要

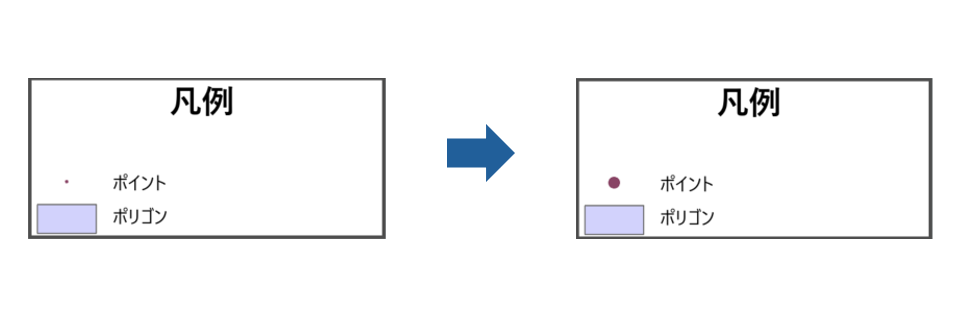

凡例を表示した際に、下図のようにポイント シンボルが小さくて見づらい場合に、大きく表示する方法を説明します。
対処方法①
凡例に表示されているシンボルは、各レイヤーに設定されているシンボル サイズに依存しているため、シンボル サイズを変更します。- マップもしくはレイアウトの [コンテンツ] ウィンドウ上にてポイント データのシンボルをダブルクリックします。
- [シンボル] ウィンドウにてシンボルをクリックし、[プロパティ] を選択します。
- [サイズ] を変更します。
- [適用] をクリックします。
対処方法②
マップ上のシンボル サイズを変更したくない場合は、以下の 2 つの方法があります。手順A 凡例をグラフィックスに変換する
- [レイアウト] ビューを開きます。

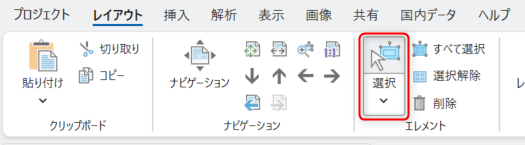

- [レイアウト] タブの [選択] をクリックします。
- レイアウト ビューにて凡例を右クリック → [グラフィックスに変換] をクリックします。
- 選択状態のままで右クリック → [グループ解除] をクリックします。
- グループ解除されたシンボル部分のみサイズを変更します。
（グループ解除されたグラフィックスをもう一度 1 つに戻したい場合は、キーボードの 「Shift」 キーを押しながら、グラフィックスをすべて選択し、右クリック → [グループ] をクリックしてください。）
※ 一度凡例をグラフィックスに変換すると、データとの連動性がなくなり、レイヤー名やシンボル サイズを変更しても自動的に凡例が更新されなくなりますので、ご注意ください。手順B 凡例項目のサイズ設定を変更する
- [レイアウト] ビューを開きます。

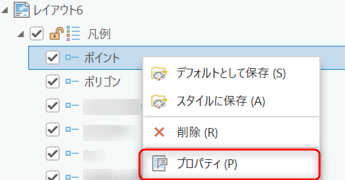

- [コンテンツ] ウインドウの凡例グループ下にある対象のポイント レイヤーのみを選択して右クリック → [プロパティ] をクリックします。
※ [コンテンツ] ウインドウの「マップフレーム」配下にある同名のレイヤーを選択すると、マップ上の設定に関するプロパティが表示されますので、お間違いのないようご注意ください。 - [エレメント] ウインドウが開きます。
- [凡例項目] の [サイズ設定] にて、 [パッチの高さに合わせてサイズ変更] にチェックを入れます。
- [パッチの幅]、[パッチの高さ] の値を変更し、凡例上のポイントのサイズを調整します。
