説明

CAD データは、図を主体とするデータ構造のため ArcGIS Pro 上で表現されるラベル (テキスト) を、直接 CAD データに変換することはできません。
そのためラベルをアノテーションに変換して、変換したアノテーションを CAD データに変換する、という手順が必要となります。

操作手順

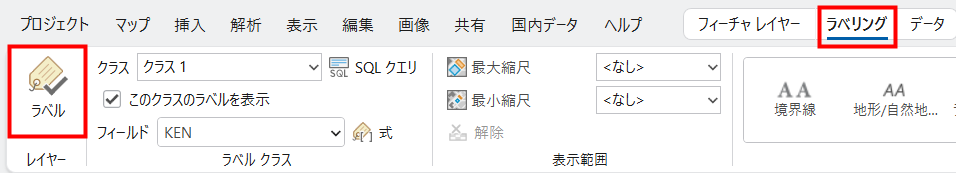

1. [コンテンツ] ウィンドウにて CAD データに変換したいレイヤーを選択 → [ラベリング] タブ → [レイヤー] グループ → [ラベル] をクリックし、ラベルを有効化します。

   ※この時、表示したいラベルのフィールドを変更したい場合は、[ラベリング] タブ → [ラベル クラス] グループ → [フィールド] 横のドロップダウン ボックスをクリックし、任意のフィールド名を選択します。

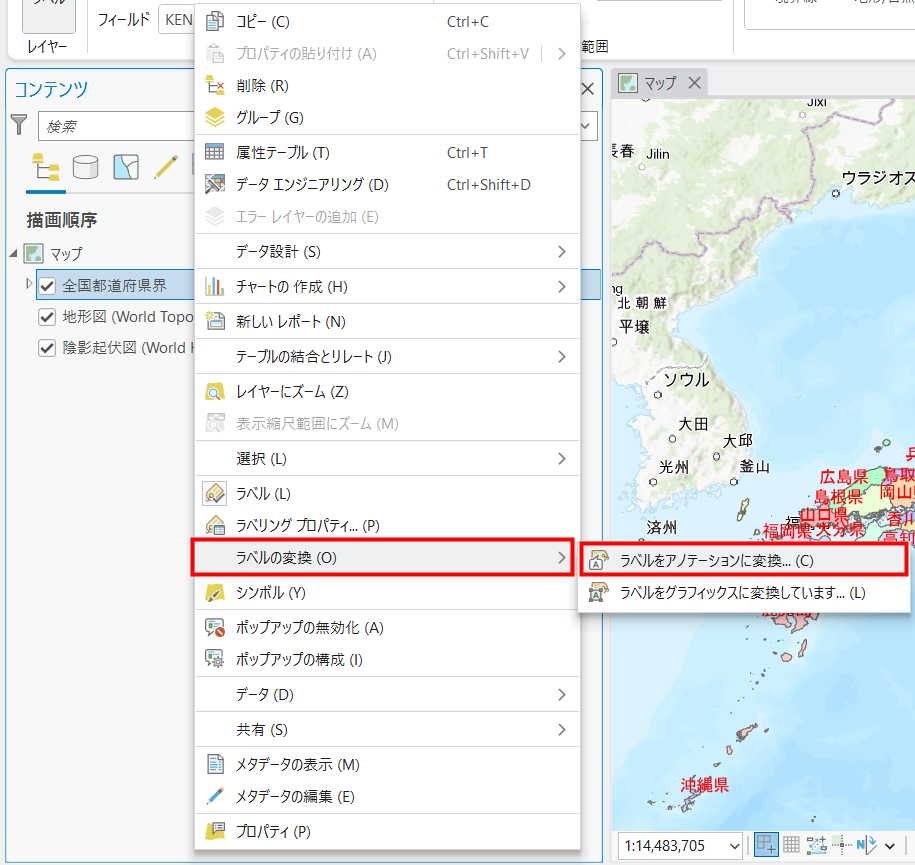

2. [コンテンツ] ウィンドウにてラベルを表示したレイヤーを右クリック → [ラベルの変換] → [ラベルをアノテーションに変換] をクリックします。

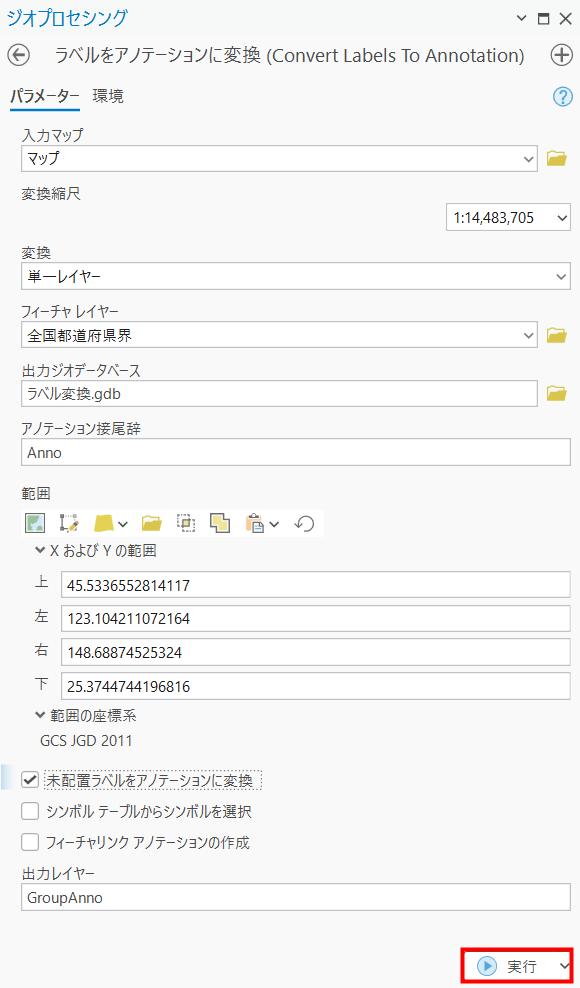

3. [ジオプロセシング] ウィンドウにて各パラメーターを設定後、[実行] をクリックします。
• [入力マップ]：ラベルをアノテーションにしたいレイヤーが表示されたマップを選択します (上記手順の場合、あらかじめ選択されています)。
• [変換縮尺]：ラベル変換時に設定した縮尺のラベル サイズにアノテーションが変換されます。任意の値を入力してください (上記手順の場合、表示中のマップの縮尺があらかじめ入力されています)。なお、マップに対して基準縮尺を設定されている場合は、その縮尺が適用されます。
• [変換]：当該レイヤーのラベルのみアノテーションに変換したい場合は、[単一レイヤー] を選択してください (上記手順の場合、[単一レイヤー] があらかじめ選択されています)。マップ内のすべてのラベルをアノテーションに変換したい場合は、[マップ内のすべてのレイヤー] を選択してください。
• [フィーチャレイヤー]：アノテーションに変換したいラベルを含んだレイヤーを選択してください (上記手順の場合、あらかじめ選択されています)。
• [出力ジオデータベース]：任意のジオデータベースを選択してください (デフォルトでは、当該プロジェクトのジオデータベースが選択されています)。
• [アノテーション接尾辞]：作成されたアノテーション フィーチャクラスの名前の後ろにつく文言を設定できます (デフォルトでは Anno が入力されています)。
• [範囲]：アノテーションに変換したいラベルの範囲を設定します (上記手順の場合、現在のマップ範囲があらかじめ入力されています)。
• [未配置ラベルをアノテーションに変換]：配置 (マップ上に表示) されていなかったラベルを未配置ラベルと言い、その未配置ラベルをアノテーションに変換するか、を選択できます。
• [シンボル テーブルからシンボルを選択]：特定のテキスト シンボル プロパティのみを編集できるようにするか、を選択できます。
• [フィーチャリンク アノテーションの作成]：出力されたアノテーションがほかのフィーチャクラスとリンクされるか、を選択できます (例えば、元のラベルのフィーチャとリンクさせておくことで元のフィーチャのラベルの属性情報を変更すると自動でアノテーションも変更されます)。
• [出力レイヤー]：任意の保存先、名称を入力します (デフォルトでは GroupAnno が入力されています)。


4. [コンテンツ] ウィンドウとマップに変換したアノテーションが追加されます。

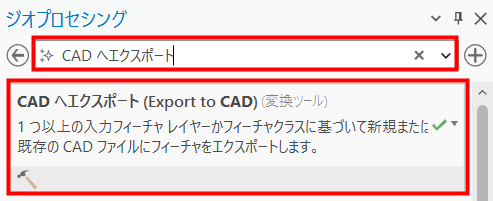

5. [ジオプロセシング] ウィンドウにて [戻る] をクリックし、[ツールの検索] バーで「CAD へエクスポート」と入力し、検索結果より [CAD へエクスポート] ツールを選択します。

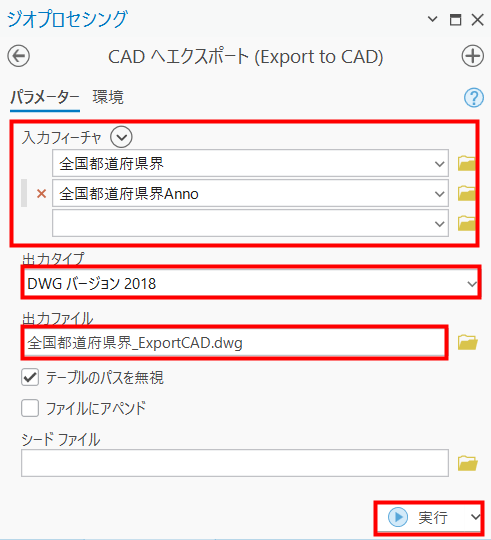

6. 以下のパラメーターを設定後、[実行] をクリックします。
   • [入力フィーチャ]：CAD データに含めたいフィーチャを選択してください (複数選択可能)。
   • [出力タイプ]：任意のファイル形式およびバージョンを選択してください。
   • [出力ファイル]：任意の名称を入力してください ([入力フィーチャ] を選択すると自動で入力されます)。

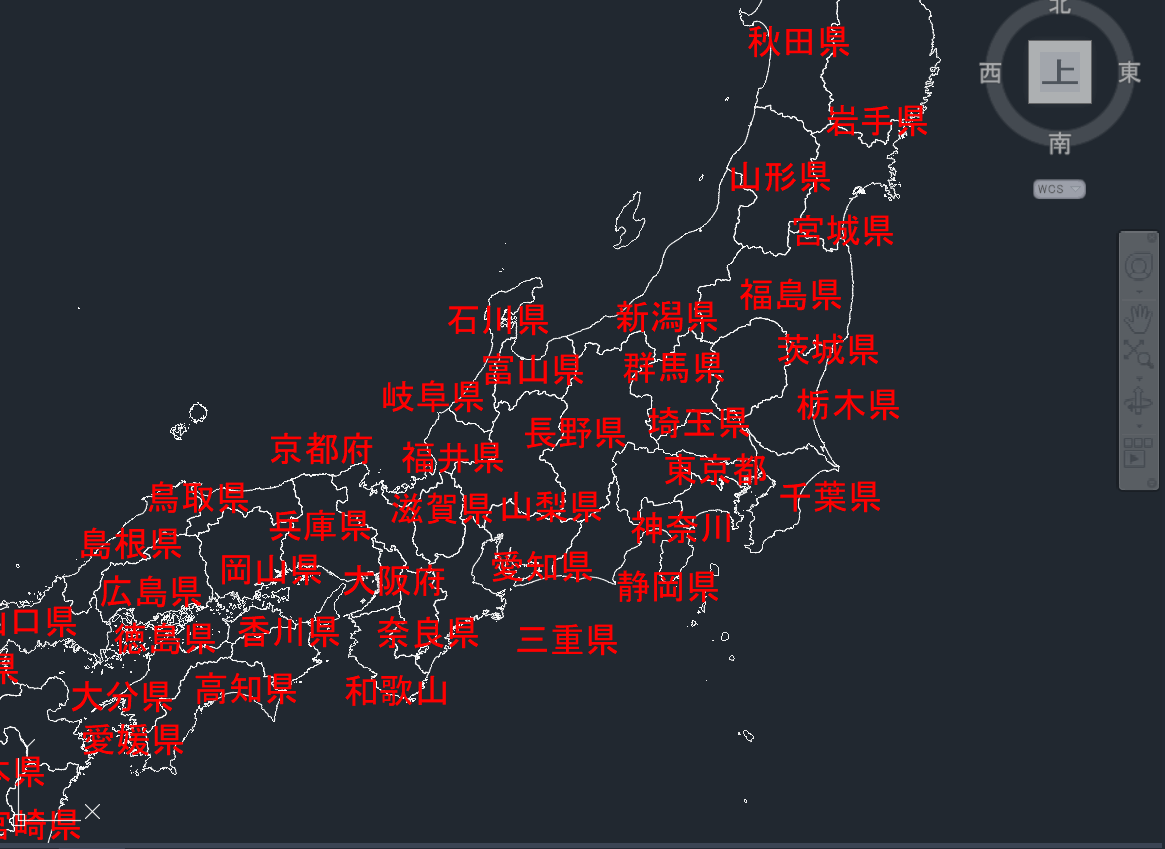

作成された CAD データを CAD ソフトで開くと、ラベルも出力されていることが確認できます。
