ArcGIS Pro : ポリゴン境界間の最短ラインを生成する方法
ナレッジ番号：5647 | 登録日：2023/11/01 | 更新日：2024/11/21
概要
2 つのポリゴン レイヤー間の境界を結ぶ最短ラインを作成する方法をご紹介します。
事前準備
ポリゴン間の距離を計測しますので、ポリゴンを投影座標系に変換します。投影変換方法は こちら をご参照ください。
手順

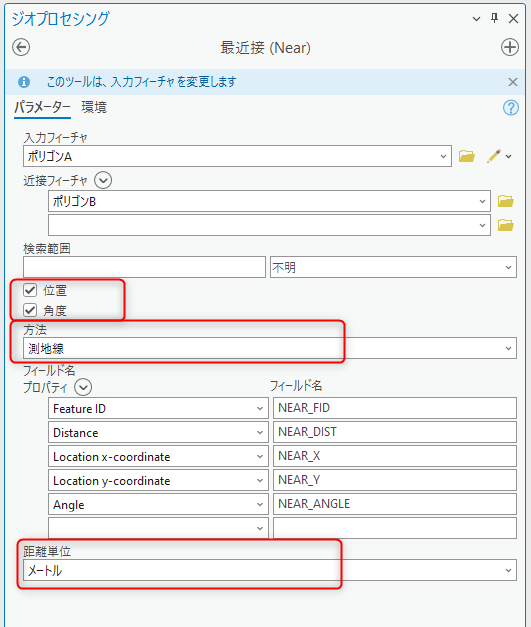

- [解析] タブ → [ツール] → [ツール ボックス] → [解析ツール] → [近接] → [最近接 (Near)] ツールを起動します。
- .以下のパラメーターを入力し実行します。
位置：チェックボックスをオン
角度：チェックボックスをオン
方法：「測地線」を選択 ※北が 0 度、東が 90 度となる設定です。
距離単位：メートル

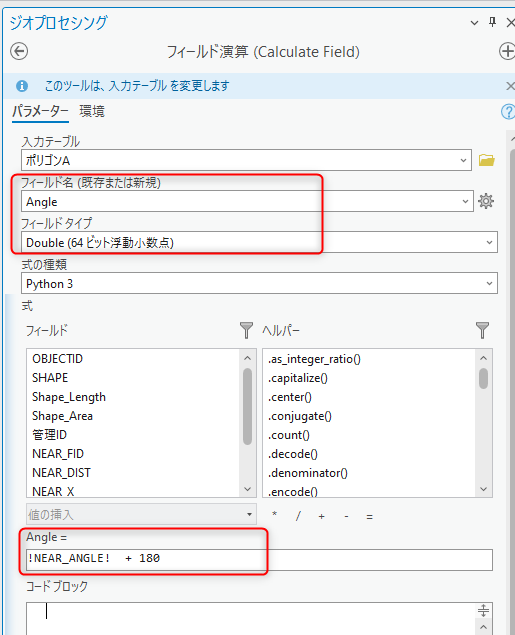

- [解析] タブ → [ツール] → [ツール ボックス] → [データ管理ツール] → [フィールド] → [フィールド演算 (Calculate Field)] ツールを起動します。
- 以下のパラメーターを入力し実行します。
フィールド名：角度を格納する新規フィールド名を入力します。
フィールド タイプ：Double を選択します。
式：!Near_ANGLE! + 180

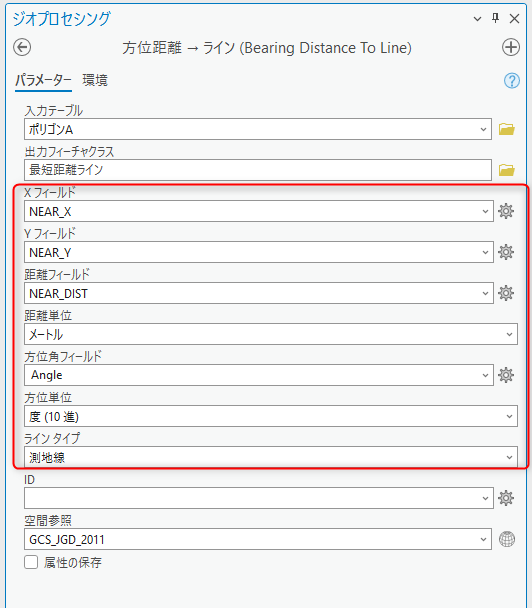

- [解析] タブ → [ツール] → [ツール ボックス] → [データ管理ツール] → [フィールド] → [方位距離 → ライン (Bearing Distance To Line)] ツールを起動します。
- 以下のパラメーターを入力し実行します。
X フィールド：NEAR_X フィールド
Y フィールド：NEAR_Y フィールド
距離フィールド：NEAR_DIST フィールド
方位角フィールド：手順4 で作成した角度フィールド
方位単位：度(10 進）
ライン タイプ：測地線

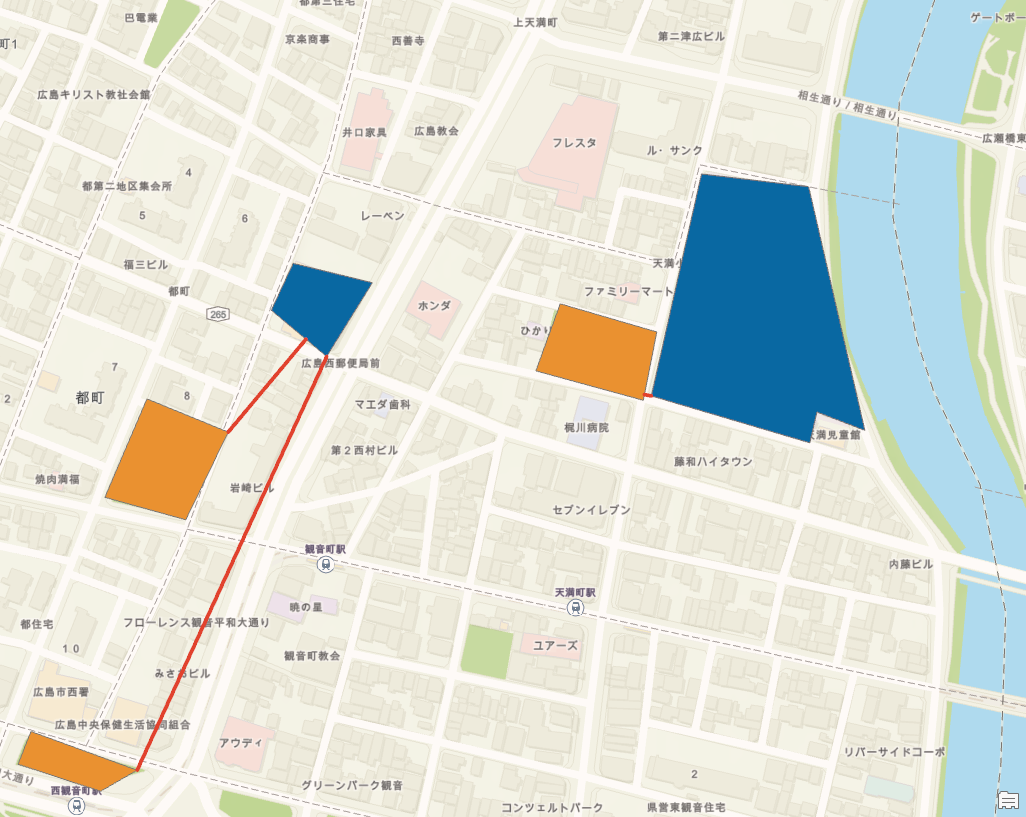

- マップ上に最短ラインが追加されます。
