ArcGIS Pro: フィーチャクラス、シェープファイルの測地基準系や座標系を変更するには？ (投影変換)
ナレッジ番号：3239 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
ジオデータベースのフィーチャクラスやシェープファイルのようなベクター データは、図形の頂点に座標値を格納しています。データの位置はそのままで、別の座標系に変更するには投影変換が必要です。[投影変換] ツールを使用すると、出力データの座標系に合わせて座標値の変換処理も同時に行われます。
また、[地理座標系変換] を設定することで、測地基準系の変更を行うことができます。ここでは、地理座標系 (日本測地系) のデータを、平面直角座標系 第 6 系 (日本測地系 2011) のデータに変更する手順を説明します。
操作手順

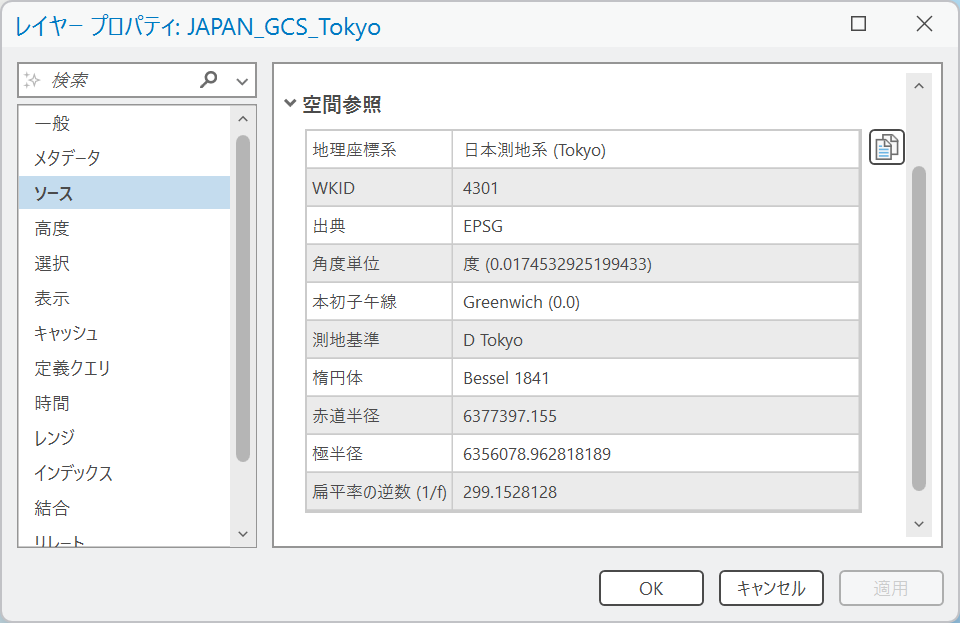

- あらかじめ、処理対象のデータに適切な座標系が設定されていることを確認します。
- [ジオプロセシング] ウィンドウを表示し、[データ管理ツール] → [投影変換と座標変換] → [投影変換] をクリックします。
ツールが起動します。
- [入力データセット、またはフィーチャクラス] で、処理対象のデータを設定します。
- [出力データセット、またはフィーチャクラス] で、データの出力先と名称を設定します。

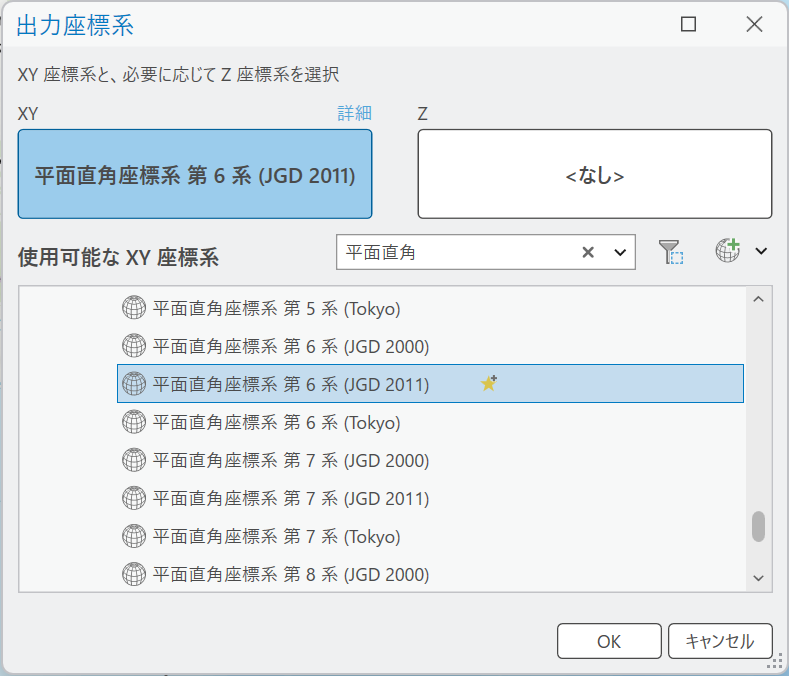

- [出力座標系] で、出力データの座標系を設定します。
今回は平面直角座標系 第 6 系 (日本測地系 2011) に設定しますが、その座標系のデータがマップに追加されている場合やデータフレームの座標系に設定されている場合は [▼] をクリックし、リストから項目を選択します。

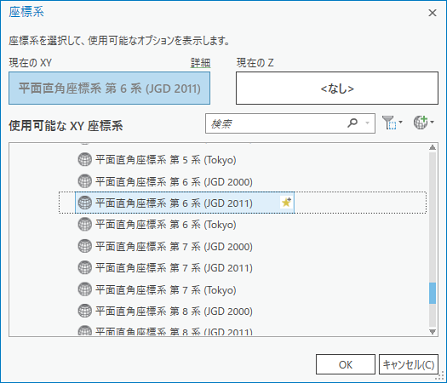

それ以外の座標系を設定する場合は [座標系の選択] ボタンをクリックし、表示される [座標系] ダイアログで設定します。

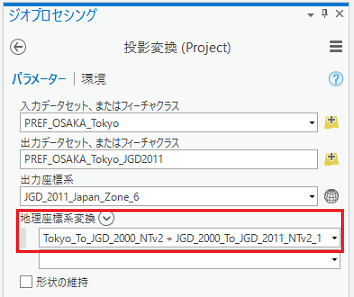

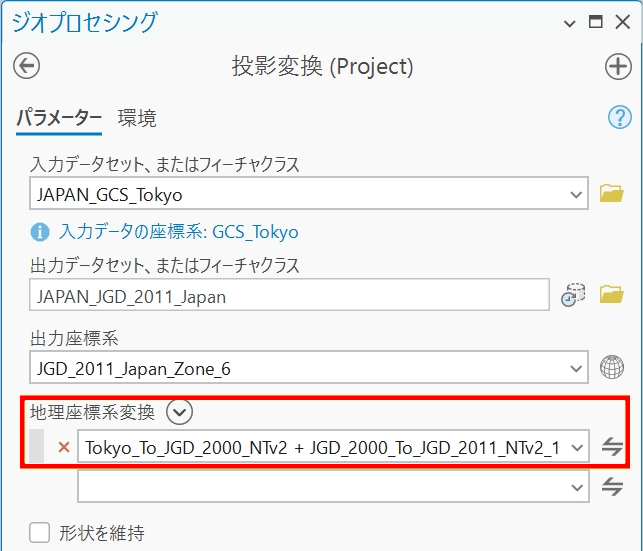

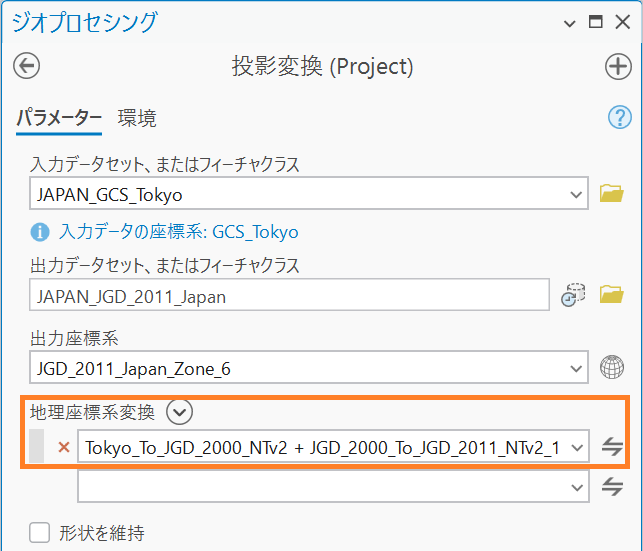

- 測地基準系の変更を行う場合は [地理座標系変換] を設定します。日本測地系から日本測地系 2011 に変換する場合は「Tokyo_To_JGD_2000_NTv2 + JGD_2000_To_JGD_2011_NTv2_1」を選択します。
- [実行] ボタンをクリックして変換処理を開始します。

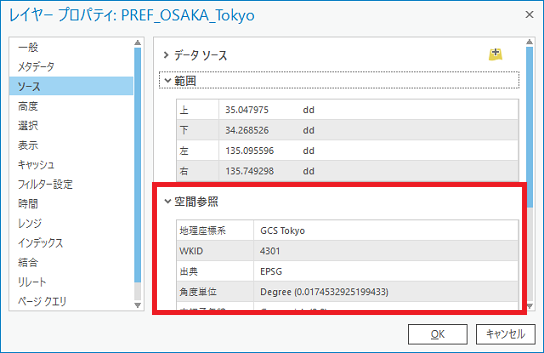

出力データの範囲や空間参照を確認すると、座標系だけでなく座標値も変わっていることが確認できます。
地理座標系変換パラメーターについて
前述のとおり、地理座標系変換パラメーターは、測地基準系の変換を行う時に使用します。
パラメーターを選択する際には、入力データと出力データの測地基準系だけでなく、データの範囲、地域ごとの歪みを考慮して選択します。

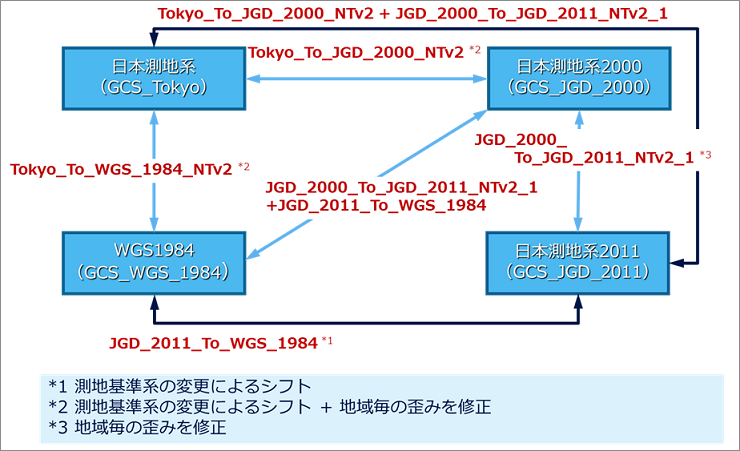

対象範囲が日本であるデータの投影変換で使用される主な地理座標系変換パラメーターは、以下のものです。ArcGIS で使用される地理座標系変換パラメーターの一覧は、こちらのドキュメント でご確認いただくことができます。
日本測地系（GCS_Tokyo）⇔ 日本測地系2000（GCS_JGD_2000）
Tokyo_To_JGD_2000_NTv2 を使用します。
日本測地系2000（GCS_JGD_2000）⇔日本測地系2011（GCS_JGD_2011)
JGD_2000_To_JGD_2011_NTv2_1 を使用します。
日本測地系（GCS_Tokyo）⇔ 日本測地系2011（GCS_JGD_2011）
Tokyo_To_JGD_2000_NTv2 + JGD_2000_To_JGD_2011_NTv2_1 を使用します。
- あらかじめ、処理対象のデータに適切な座標系が設定されていることを確認します。
