XYZ 形式のタイル データを配信する方法

ナレッジ番号：5234 | 登録日：2023/07/25 | 更新日：2023/12/18

概要

ArcGIS を使用して作成することのできるタイル データは XYZ 形式ではない ArcGIS 固有の形式ですが、ArcGIS Online や ArcGIS Enterprise にタイル レイヤーとして公開することで、WMTS サービスとして XYZ 形式のタイルとしても配信することができます。

準備

こちらの手順は ArcGIS Online や ArcGIS Enterprise に公開できるホスト タイル レイヤーおよび、ArcGIS Server に公開されるキャッシュされたマップ サービスで行っていただけます。

いずれのレイヤーを公開する場合でも、レイヤーに設定する [タイル スキーマ] の設定を [ArcGIS Online / Bing Maps / Google Map] としてください。

ホスト タイル レイヤーの公開方法

ArcGIS Pro からレイヤーを公開する際に、レイヤーのタイプに [タイル] を選択してください。

詳細な手順につきましては ArcGIS Online 逆引きガイドの「ArcGIS Pro からタイル レイヤーを公開したい」をご確認ください。

キャッシュされたマップ サービスの公開方法

ArcGIS Pro からレイヤーを公開する際に、レイヤーのタイプに [マップ イメージ] を選択した上で、[レイヤーの描画] で [新しいキャッシュからのタイルを使用] を選択してください。

詳細な手順につきましては ArcGIS Pro のヘルプ ページ「マップ イメージ レイヤーの構成」をご確認ください。

注意

公開されたレイヤーにセキュリティ設定が設けられている場合、クライアント アプリケーションから XYZ 形式のタイル データとしてアクセスできない可能性がありますので、レイヤーの共有設定を [すべての人に公開] としてください。

手順

タイル データを使用したサービスの公開が完了しましたら、公開されたサービスの REST エンド ポイントから WMTS サービスの情報を確認します。

REST エンドポイントの確認方法

ホスト タイル レイヤーの場合 (ArcGIS Online / ArcGIS Enterprise)

  1. ArcGIS Online にホスト タイル レイヤーの公開を行ったユーザーでサイン インします。
    https://www.arcgis.com/index.html
  2. ページ上部の [コンテンツ] をクリックし、[コンテンツ] ページに移動します。
  3. 公開いただいたホスト タイル レイヤーのアイテムをクリックし、アイテムの詳細ページを表示します。
  4. アイテムの詳細ページ右下の [URL] に記載された URL をコピーし、ブラウザーの新しいタブに表示します。
  5. 画面左上の [WMTS] リンクをクリックします。

キャッシュされたマップ サービスの場合 (ArcGIS Server)

  1. ArcGIS Server の REST Services Directory にアクセスします。
    https://<サーバーの FQDN>:6443/arcgis/rest/services
  2. サービスのリストから確認したいキャッシュされたマップ サービスをクリックします。
  3. 画面左上の [WMTS] リンクをクリックします。

XYZ URL の確認方法

上記の手順で対象のサービスの WMTS 設定をご確認いただけます。XML で記述されている設定ですが、ResourceURL が XYZ 形式のタイル URL のテンプレートとなっており、URL 中の {Style}、{TileMatrixSet} に XML 設定内の <Style>、<TileMatrixSet> の情報を当てはめることで、XYZ 形式の URL としてご利用いただけます。
※ {TileMatrix}、{TileRow}、{TileCol} はそれぞれタイル画像の Z、Y、X に該当します。

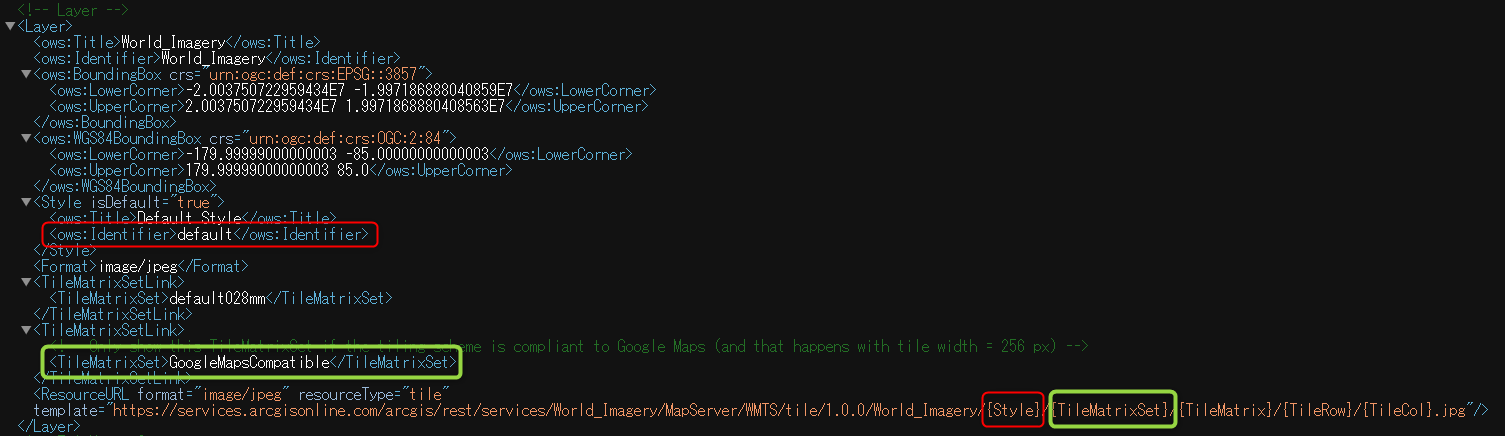

WMTS サービスの XML 情報

例えば、米国 Esri 社より公開しておりますキャッシュされたマップ サービスである、ArcGIS Online の衛星画像の場合、以下のような URL となりますのでご参考ください。
