XY データからポイントを作成したが、全体表示すると非常に離れた位置に表示される

ナレッジ番号：5170 | 登録日：2023/07/06 | 更新日：2024/11/21

概要

XY 座標値を持ったテーブルデータを使用してポイントを作成したときに、予想していた場所より非常に離れた位置に表示されることがあります。

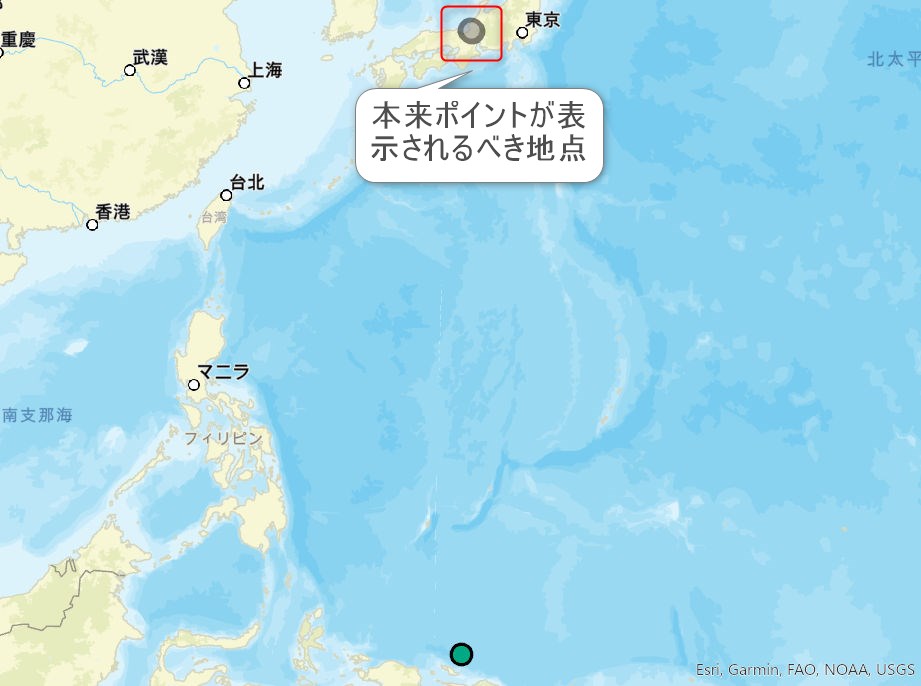

(下図) UTM 座標系第 54 帯 N (JGD 2011) で表示した地図。このポイントは福井県のデータを表現するものですが、日本列島から非常に離れた東南アジア近辺に表示されています。本 FAQ ページではこのデータを例として使用いたします。

※ XY データの追加または変更を行う方法は 2 通りあります。どちらかの方法で XY データの追加、表示を行ってください。

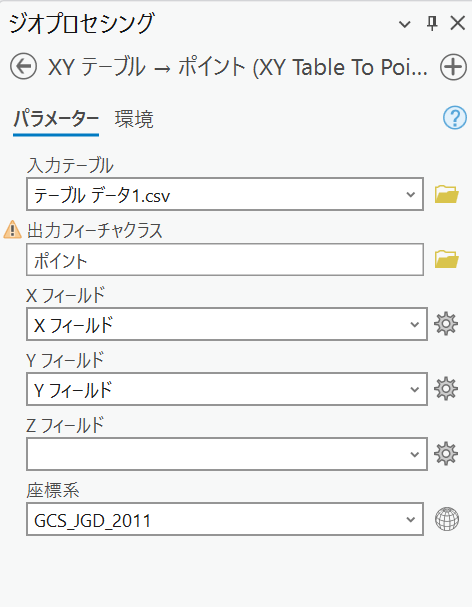

方法 1 : [解析] タブ → [ツール] → [ツールの検索] にて「XY テーブル」と入力して、[XY テーブル → ポイント] をクリックします。

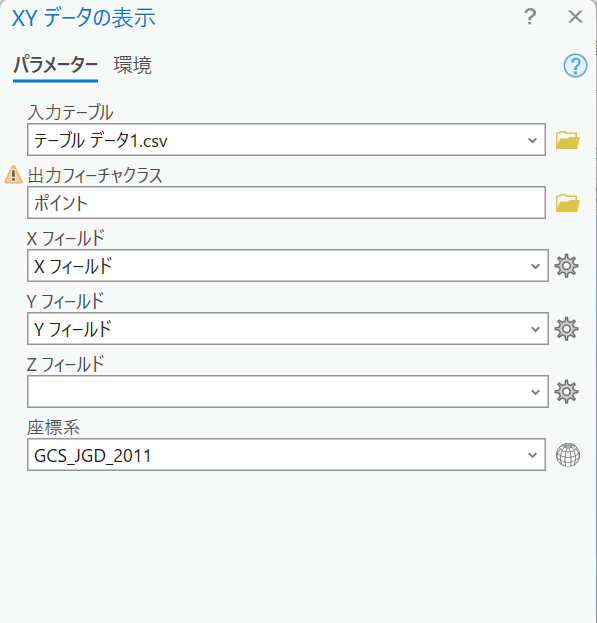

方法 2 : [コンテンツ] ウィンドウでテーブルデータを右クリック → [XY データの表示] をクリックします。

原因

テーブルデータからポイントを作成した際に、テーブルデータに格納された値の座標系とは異なる座標系を設定した場合に発生します。

例：地理座標系（度単位）の座標値が格納されたテーブルデータ (座標値の例：X 136.2, Y 35.6 ) に対して、投影座標系 (メートル単位) の UTM 座標系第 54 帯 (座標値の例：X 68,973 , Y 3,956,330 ) を指定した場合。

座標系によって同一地点でも座標値は異なるため、異なる座標系を指定してしまうと、予想していない場所に表示されます。

対処方法

1. テーブルデータに格納されている座標値を確認します。

[コンテンツ] ウィンドウにて、表示させたいテーブルデータを右クリックし [開く] をクリックします。

テーブルの [X フィールド] と [Y フィールド] の値からどの座標系のデータが格納されているかを推測します。

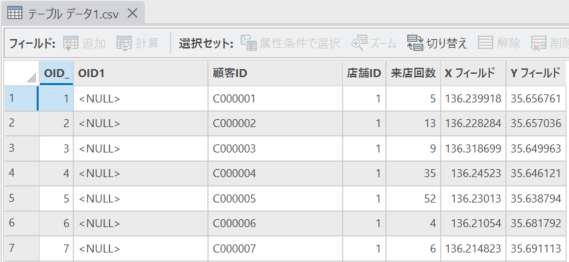

(下図) このデータの場合、 X フィールドの値が 136°台、Y フィールドの値が 35°台になっているため、地理座標系 (度単位) であると推測できます。
したがって、テーブルデータには UTM 座標系 (メートル単位) の値は格納されていないと考えられるため、この状態で UTM 座標系第 54 帯を指定すると予想していない場所に表示されます。
