ModelBuilder: 変数を使って演算したい (値の計算)

ナレッジ番号：3230 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

※本 FAQ の画像をクリックすると、拡大イメージを表示することができます。

ModelBuilder の処理で、指定した変数値を使って演算処理を行い、その出力値を別の処理に使用したい場合は、[値の計算] ツールを使用します。
このツールは、ModelBuilder でのみご利用いただくことができる、モデル専用のツールです。処理内容は Python 形式で記述する必要があります。

ツールの使用方法
活用例

ツールの使用方法

大まかなご利用方法は以下のとおりです。

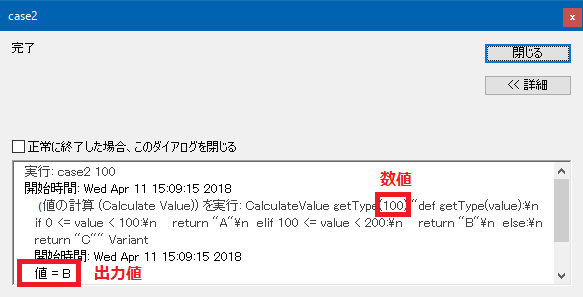

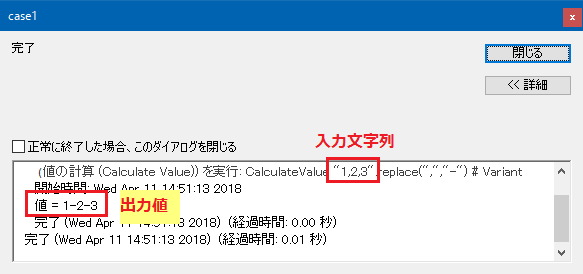

出力値は、モデル実行時に表示されるプロセスウィンドウや結果ウィンドウなどでご確認いただくことができます。

ModelBuilder を起動し、モデルキャンバスに変数エレメントを追加します。
変数の追加は、モデルウィンドウの [挿入] メニュー → [変数の作成] で追加するか、[コンテンツ] ウィンドウや [カタログ] ウィンドウからデータをドラッグするなどして追加します。

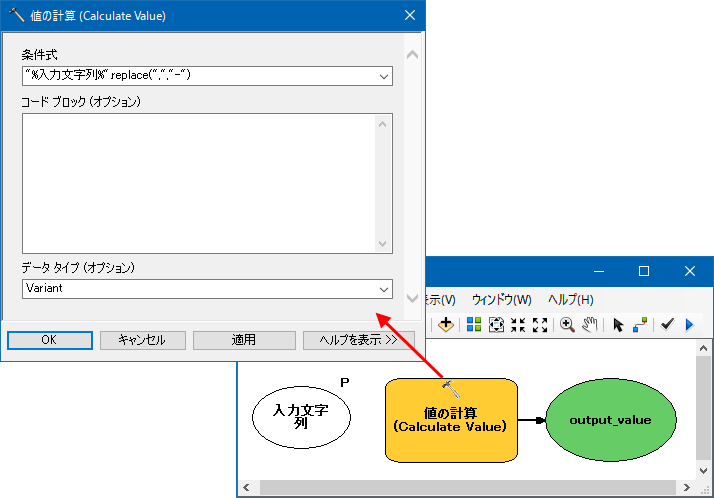

モデルウィンドウの [挿入] メニュー → [モデル専用ツール] → [値の計算] をクリックします。[値の計算] ツールが追加されます。
[値の計算] ツールをダブルクリックし、ツールダイアログを表示します。

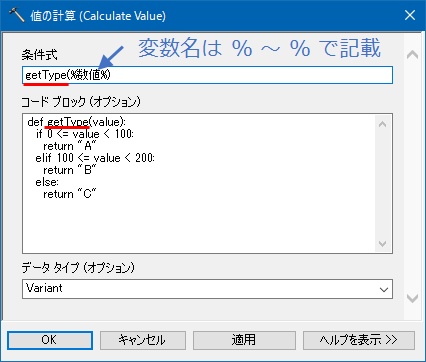

[条件式] に、Python で基づいた条件式を入力します。

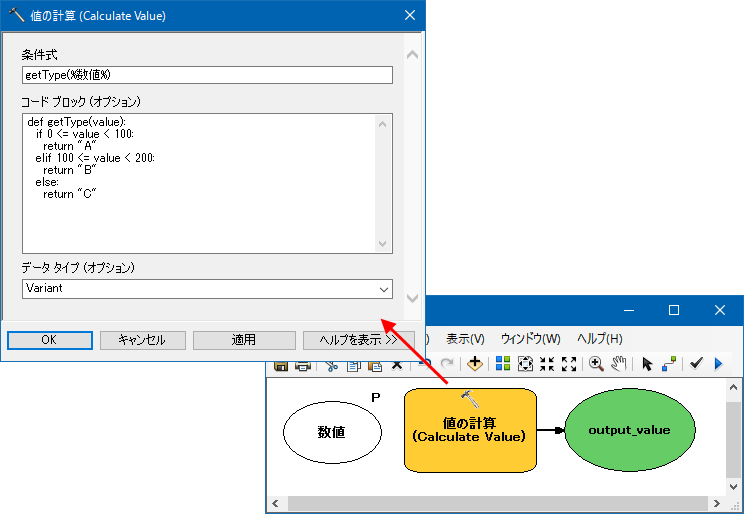

処理内容によっては [コードブロック] に def 文を用いた関数を記述し、それを [条件式] で呼び出すようにします。
必要に応じ [データタイプ] を変更し、出力値のデータ型を指定します。
[OK] ボタンでツールダイアログを閉じます。「output_value」には出力値が格納されますので、それを別のツールの処理に使用するなど行います。
