CAD データに変換 (エクスポート) したい

ナレッジ番号：3153 | 登録日：2023/05/29 | 更新日：2024/11/21

ArcGIS では、シェープファイルやフィーチャクラスを CAD 形式のファイルにエクスポートすることができます。バージョンによってエクスポートできるデータフォーマットが異なります。

エクスポートできるデータフォーマットは以下のとおりです。

もしCADデータの単位や座標系の指定がある場合は、あらかじめ [投影変換] ツールを使用して座標系の変更をしておきます。

以下のいずれかの方法で、CADに変換するツールを呼び出します。
・ ArcToolbox の [変換ツール] → [CADへ変換] → [CADへエクスポート（Export to CAD）] をクリックします。
・コンテンツウィンドウで対象のレイヤーを右クリックし、[データ] → [CADへエクスポート] をクリックします。
・カタログウィンドウで出力対象のフィーチャクラスを右クリックし、[エクスポート] → [CADへ変換] をクリックします。

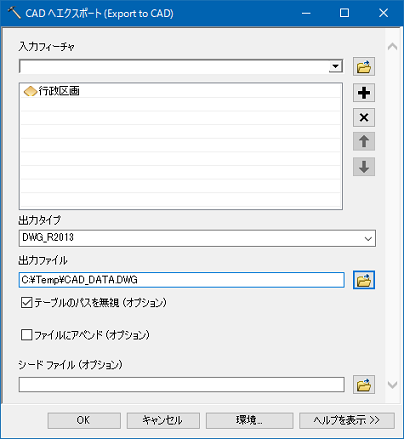

[CADへエクスポート] ダイアログが表示されます。 [入力フィーチャ] で出力対象のデータを指定し、出力ファイルのタイプをプルダウンから選択します。
[OK] ボタンで出力処理を開始します。

GIS データは図形情報と属性情報を持つデータ構造であるのに対し、CAD データは図を主体としたデータ構造です。そのため、GIS データの属性を CAD データに持たせることはできません。

ただし、出力対象のデータに対して色やスタイルに関する属性を追加してから、CADデータとして出力を行うことができます。

ArcToolbox → [変換ツール] → [CAD へ変換] → [CAD フィールドの追加] ツールを使用し、フィールドを追加します。複数のフィールドが追加されます。
以下のプロパティに、スタイルに関わる属性情報を入力します。
・ LyrName ：レイヤー名。
・ LyrColor：線種ごとの色。AutoCAD の色番号（ 1:赤、3:緑、5:青）を指定します。
・ LyrLineWt ：線の太さ。

本ツールで追加されるフィールドの詳細については、以下のヘルプでご確認ください。
AutoCAD DWG/DXF 形式の予約済み CAD フィールド

ポイントに割り当てたシンボル (記号) の形状を保持したままCADデータとして出力することはできません。

あらかじめフィーチャのZ値に高さを付与しておくか、[Elevation] フィールドに高さに関する属性値を入力しておくことで、三次元のCADデータを出力することができます。数値属性をZ値に割り当てるには、こちらの FAQ をご参照ください。
