ラスターデータをセグメンテーションラスターにして画像分類したい

ナレッジ番号：3139 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

近隣のピクセルにおいて類似するスペクトル特性（※）を持つピクセル同士をグループとしてまとめ、セグメンテーションラスターを作成して、セグメンテーションラスターを画像分類します。
これにより、各ピクセルに基づいて画像分類するよりも、目視判読に近い分類結果を得ることができます。

この手順を行うには Spatial Analyst エクステンションが必要です。

※スペクトル特性とは、光を分光器（プリズム）などで分解して波長の順に並べたときの、各波長成分の強さの分布（分光分布）のことをいいます。衛星画像や空中写真の場合は、地表面で反射した光について扱います。

ラスター

国土地理院地図・空中写真閲覧サービス
羽田空港付近の空中写真「CKT20072-C4-8.jpg」（2007年4月26日撮影）を加工したもの

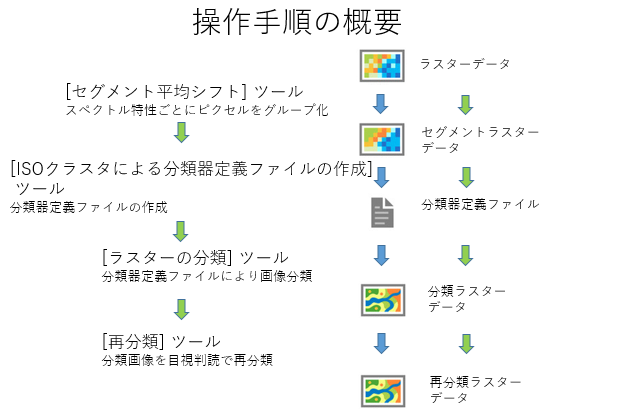

手順

ラスターから類似するスペクトル特性をもつ近隣のピクセルをグループ化（セグメント化）して、セグメントラスターを作成します。
※バンドインデックスに設定できるバンド数は 1 か 3 となっています。

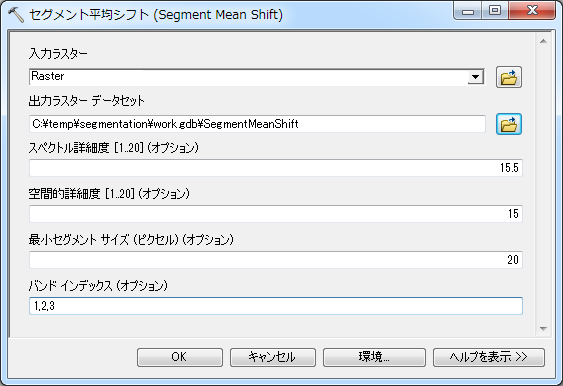

・ArcToolbox → [Spatial Analyst] ツール → [セグメンテーションと分類] → [セグメント平均シフト (Segment Mean Shift)] ツール

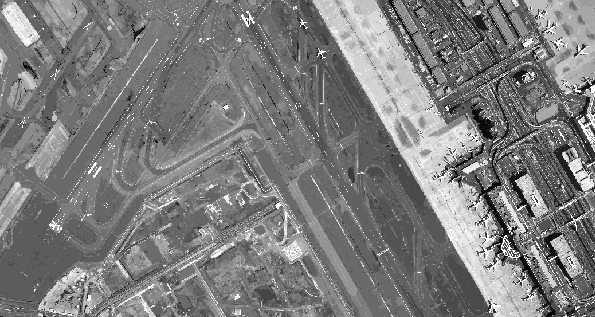

セグメントラスター
ラスターとセグメンテーションラスターをもとに定義ファイルを作成して、そのファイルに基づいて画像分類を行います。

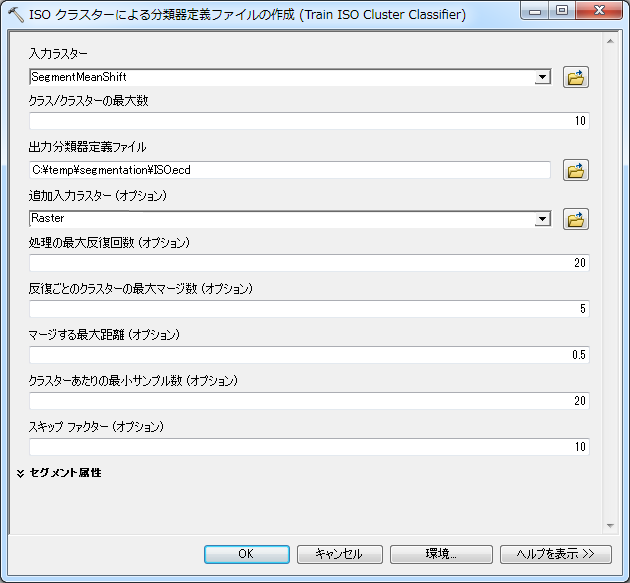

・ArcToolbox → [Spatial Analyst] ツール → [セグメンテーションと分類] → [ISO クラスターによる分類器定義ファイルの作成 (Train ISO Cluster Classifier)] ツール
※クラス / クラスターの最大数（類似のピクセル同士をグループ化）は出力結果の判別のしやすさから、試行錯誤を行い設定する必要がございます。
定義ファイルに基づいてセグメントラスターを画像分類して分類画像を作成します。

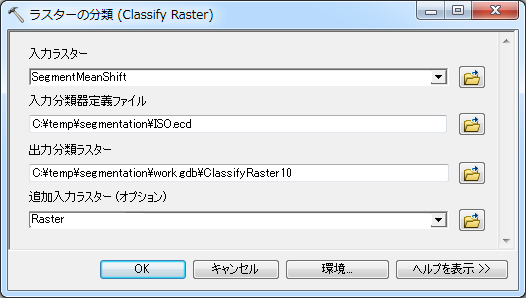

・ArcToolbox → [Spatial Analyst] ツール → [セグメンテーションと分類] → [ラスターの分類 (Classify Raster)] ツール
分類画像を目視判読で再分類します。

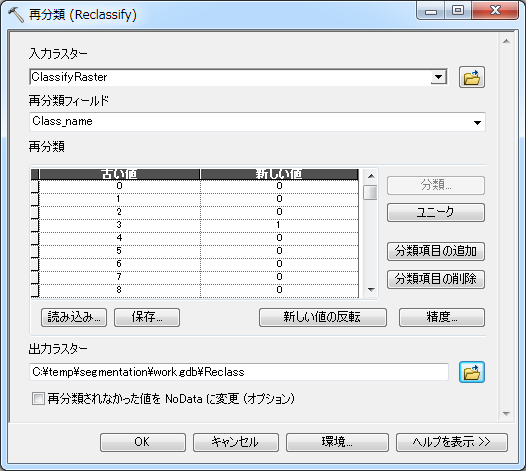

・ArcToolbox → [Spatial Analyst] ツール → [再分類] → [再分類 (Reclassify)] ツール

分類画像の例
飛行機と滑走路の白線が抽出されています。
