ModelBuilder: [ラスターの反復] ツールで取得したラスター名から拡張子を省きたい

ナレッジ番号：3138 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ModelBuilder では、ラスターの反復にてラスターデータからベクターデータ（ポリゴン・ライン・ポイント）に一括変換しますと、変換した出力データの名前にラスターデータの拡張子を付加して出力しようとします。その際に拡張子の前にあるドット「.」も出力データに付加されてしまうため、「名前に無効な文字がある」というメッセージが表示されて、一括変換できなくなってしまいます。
この問題を回避するには出力データの名前に拡張子を付加させないため、モデル専用ツールにある [パスの解析] ツールを利用して出力します。

入力ラスターデータの例　 出力ベクターデータの例
　　　

手順

ArcMap を起動します。
[標準] ツールバーの [ModelBuilder] ボタンをクリックします。

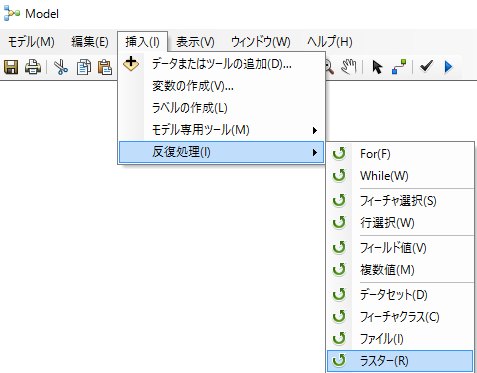

[Model] ウィンドウの [挿入] メニュー → [反復処理] → [ラスター] を選択します。

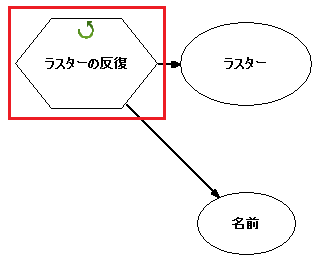

[ラスターの反復] エレメントをダブルクリックします。

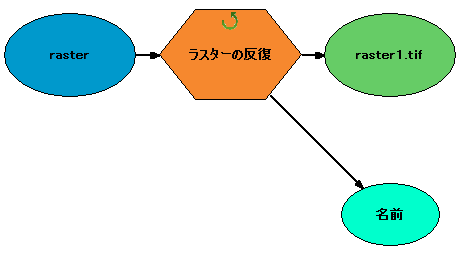

[ワークスペースまたはラスターカタログ] に処理を実行するラスターデータセットが格納されたフォルダ、またはジオデータベースを設定して [OK] ボタンをクリックします。

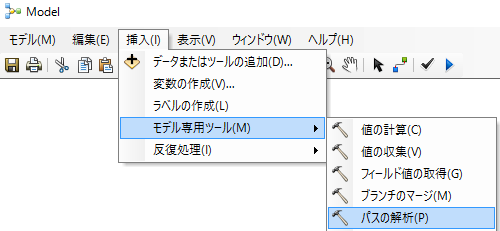

[Model] ウィンドウの [挿入] メニュー → [モデル専用ツール] → [パスの解析] を選択します。

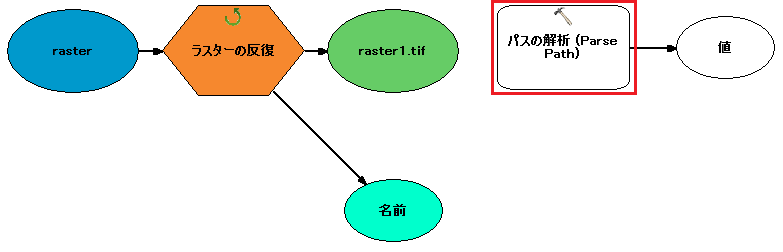

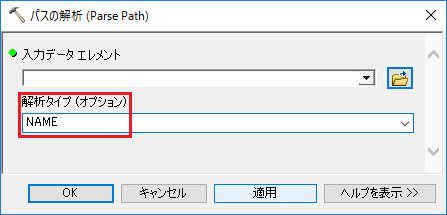

[パスの解析] エレメントをダブルクリックします。
[解析タイプ] に NAME を選択します。

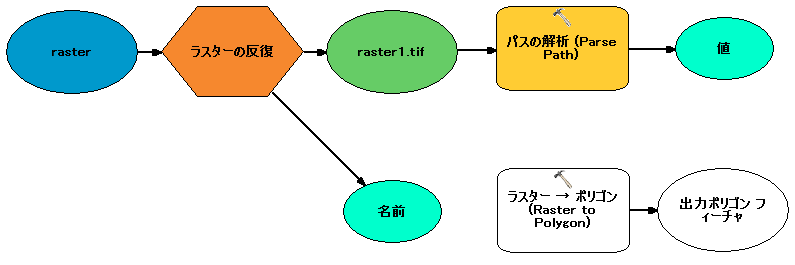

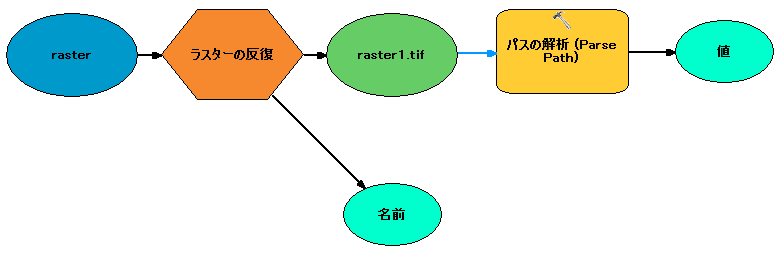

[Model] ウィンドウの [接続] ボタンをクリックして [ラスターの反復] の [ラスター] エレメント（下図の例：raster）を[パスの解析] ツールに接続します。その際にメニューが表示されますので、[入力データエレメント] を選択します。
ラスターデータから一例としてポリゴンデータに一括変換する場合は ArcToolbox → [変換ツール] → [ラスターから変換] → [ラスター → ポリゴン] ツールを [Model] ウィンドウにドラッグアンドドロップしてモデルへ追加します。
[ラスター → ポリゴン] ツールをダブルクリックします。

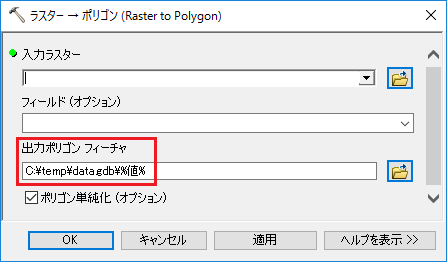

[出力ポリゴンフィーチャ] に %値%（フィーチャクラスをジオデータベース内に出力するとき）もしくは %値%.shp（フィーチャクラスがシェープファイルのとき）を設定します。
[Model] ウィンドウの [接続] ボタンをクリックして [ラスターの反復] の [ラスター] エレメント（下図の例：raster1.tif）を [ラスター → ポリゴン] ツールに接続します。その際にメニューが表示されますので、[入力ラスター] を選択します。

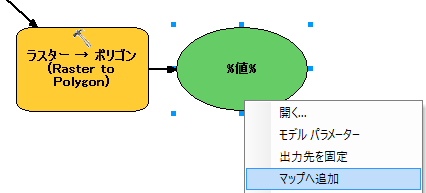

出力データを自動的に ArcMap に追加する場合は、[ラスター → ポリゴン] ツールの出力エレメントを右クリック → [マップの追加] を選択します。

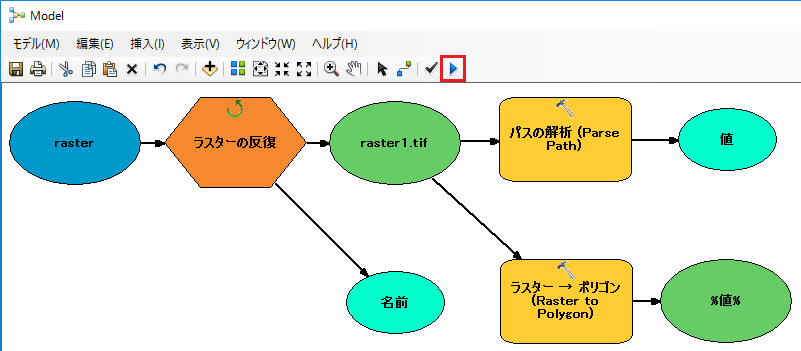

[Model] ウィンドウの [実行] ボタンをクリックしてモデルを実行します。
