ArcGIS Pro: ラスター関数テンプレートの使用方法（複数のラスター関数を一括して処理を行う方法）

ナレッジ番号：3106 | 登録日：2023/05/29 | 更新日：2023/08/17

概要

ArcGIS Proではラスター関数テンプレートを使用して、複数のラスター関数を一括して処理することで、簡単に 1 枚のラスターデータに複数の画像解析を行うことができます。
テンプレートは保存することができますので、別のラスターデータにも同様の画像解析を行えます。また保存したテンプレートは ArcMap と互換性があります。

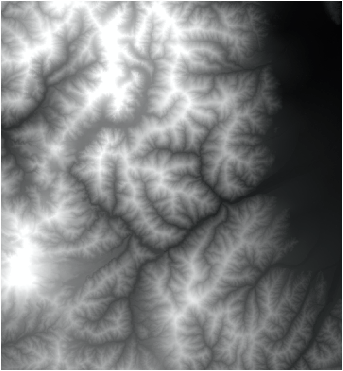

・画像データ（長野県松本市安曇野市付近）
JAXA が公開している ALOS全球数値地表モデル（DSM）30m メッシュを加工したもの

ArcGIS Pro でのラスター関数のご利用方法については、こちらのブログ記事でご確認いただけます。

手順

ArcGIS Pro に標高値を持つラスターデータを追加して [コンテンツ] ウィンドウでラスターデータを選択します。

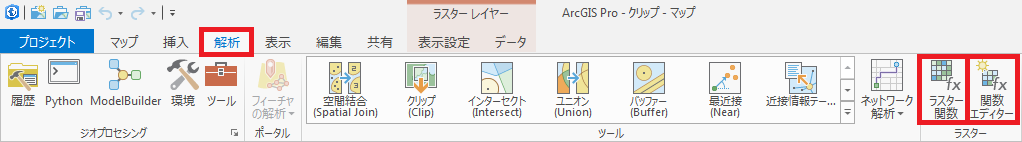

ArcGIS Pro の [解析] タブを選択 → [ラスター関数] および [ラスター関数テンプレート] を選択して [ラスター関数] ウィンドウおよび [ラスター関数テンプレート] ウィンドウを表示します。

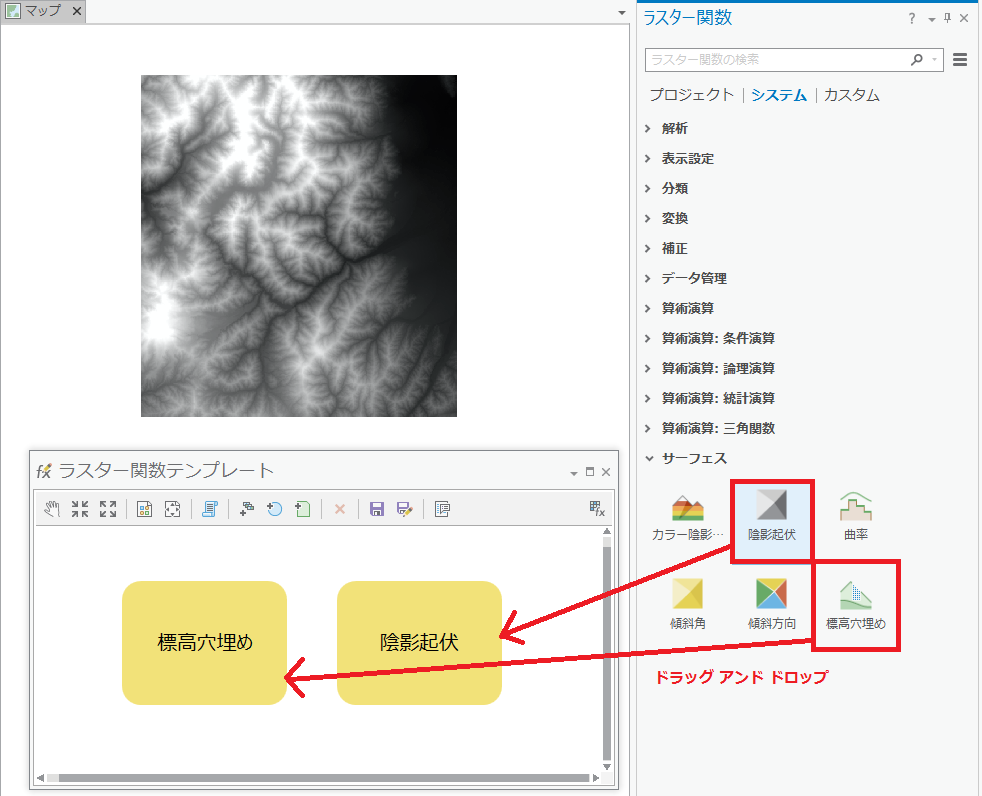

[ラスター関数テンプレート] に利用するラスター関数をドラッグアンドドロップします。
※今回は [ラスター関数] ウィンドウの [サーフェス] を展開して [標高穴埋め] と [陰影起伏] をドラッグアンドドロップします。

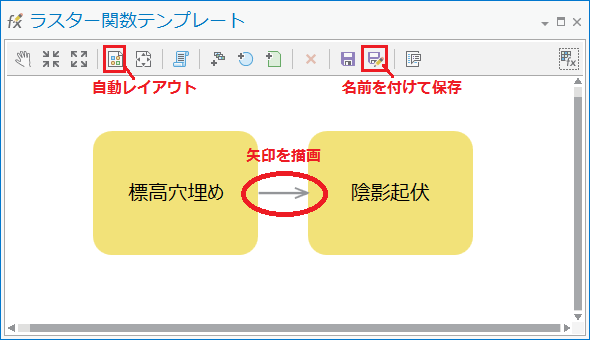

[標高穴埋め] にカーソルをあてて [陰影起伏] にドラッグアンドドロップして解析処理の順番を表す矢印を描画します。
※[自動レイアウト] ボタンをクリックすると、関数（黄色い四角）が揃います。

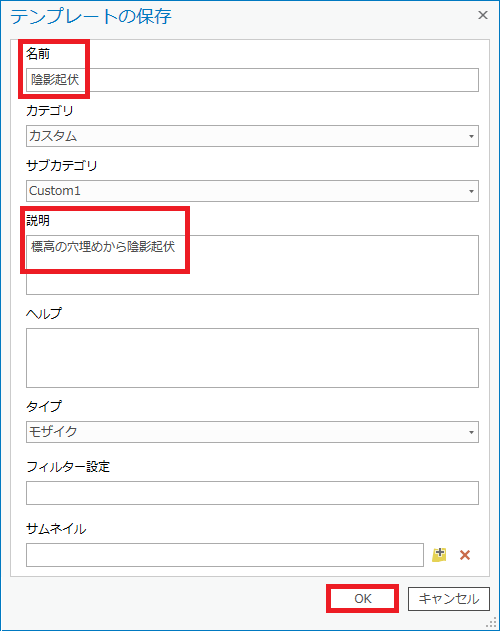

[ラスター関数テンプレート] にて [名前を付けて保存] しますと、[テンプレートの保存] が表示されますので、[名前] の設定を行い、[説明] に説明文を記載したあと、[OK] ボタンをクリックします。

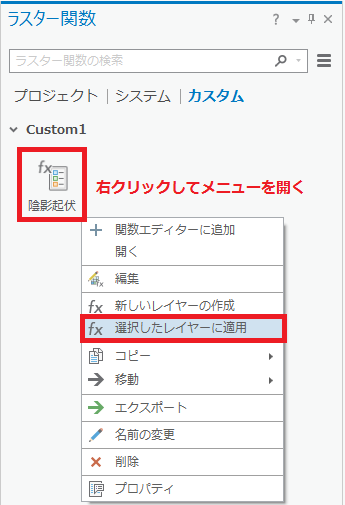

[ラスター関数] ウィンドウにて [カスタム] を選択したあと、先ほど保存したラスター関数テンプレートを右クリックして、[選択したレイヤーの適用] を選択します。

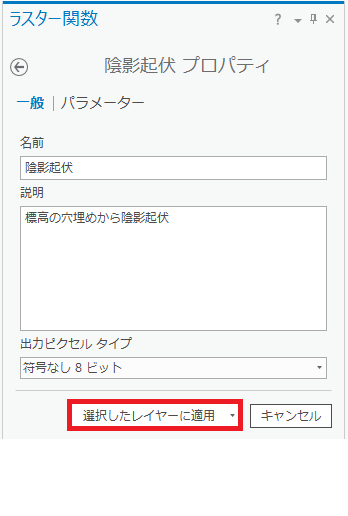

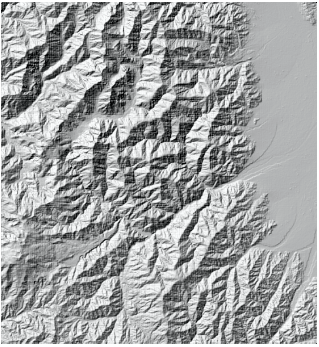

[陰影起伏プロパティ] が表示されますので、[選択したレイヤーに適用] をクリックします。
※[コンテンツ] ウィンドウでラスターデータを選択してある必要があります。[コンテンツ] ウィンドウにラスターデータなどが表示されていない場合は、マップ画面にあるラスターデータにカーソルをあててクリックしてください。

　　　　　

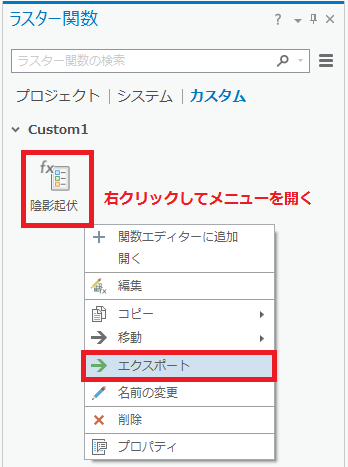

ラスター関数テンプレートを保存します。先ほど保存したラスター関数テンプレートを右クリックして、[エクスポート] を選択します。
[エクスポート] が表示されますのでラスター関数テンプレートを保存します。

　　　　　

■ラスター関数テンプレートをインポートする場合

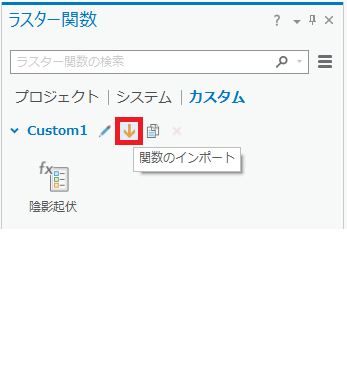

[Cunstom1] にカーソルをあてて [関数のインポート] をクリックします。

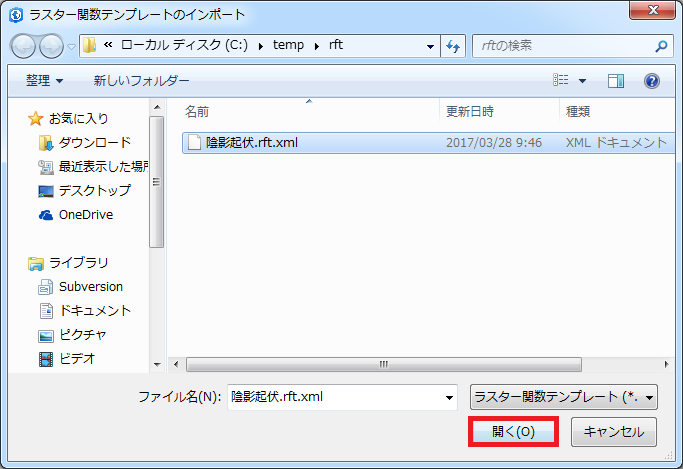

ラスター関数テンプレート（*.rft.xml）ファイルを設定して [開く] をクリックします。

　　　　　

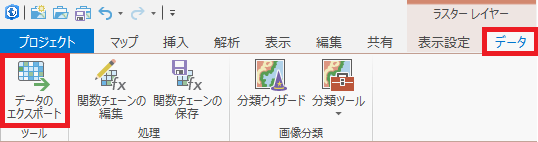

クリップしたラスターデータは仮想レイヤーとなっています。実レイヤーにして保存するには ArcGIS Pro にある [データ] タブを選択 → [データのエクスポート] を選択して保存します。

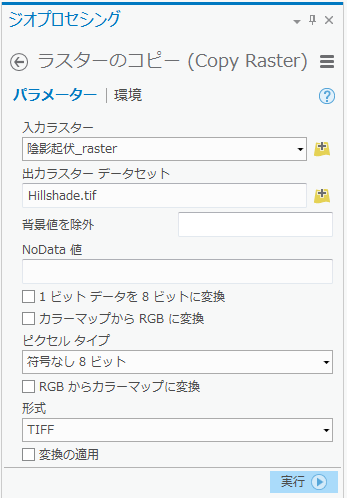

（実レイヤーへ保存するための設定例）
