ArcGIS Pro: ラスターデータをポリゴンでクリップ（切り出し・切り抜き）をしたい

ナレッジ番号：3105 | 登録日：2023/05/29 | 更新日：2023/08/25

概要

クリップとは、ラスターデータを対象領域（ポリゴン）で切り出したり、切り抜いたりする処理のことです。ArcGIS Pro では [ラスター関数] ウィンドウにて、ラスターデータをポリゴンでクリップすることができます。

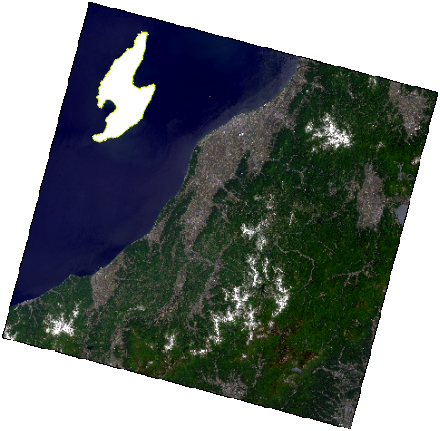

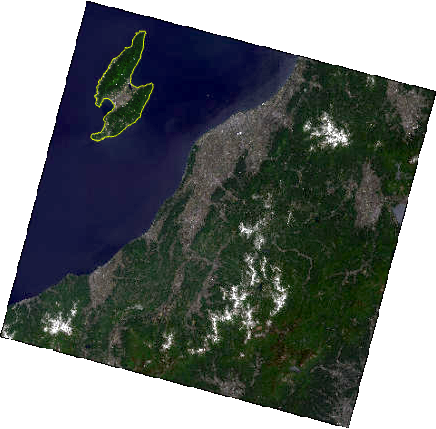

画像データ
・Landsat 8 衛星画像
撮影時期：2013 年 6 月上旬
撮影場所：新潟県付近
・佐渡市域のポリゴン（黄色い枠）

切り出した画像データ　　　　　切り抜いた画像データ
　　　　　　　　　　

手順

ArcGIS Pro にラスターデータを追加します。

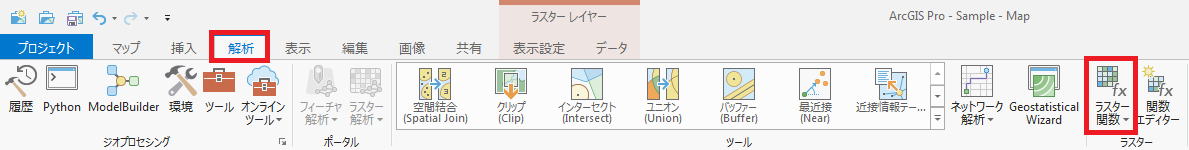

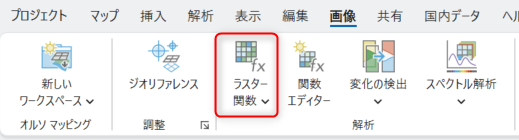

ArcGIS Pro の [解析] タブを選択 → [ラスター関数] を選択して [ラスター関数] ウィンドウを表示します。

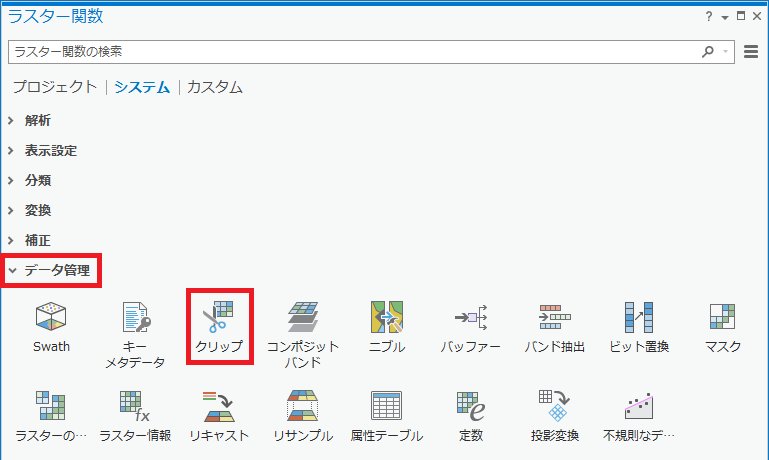

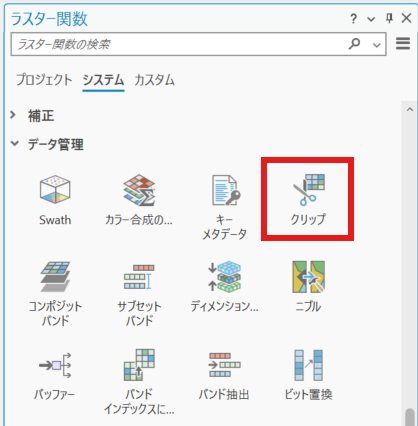

[ラスター関数] ウィンドウで、[データ管理] → [クリップ] をクリックします。

■ラスターデータをポリゴンで切り出す場合

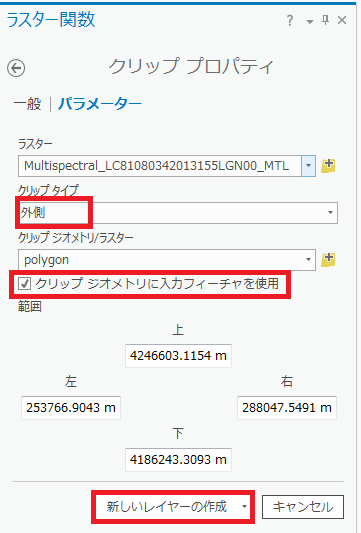

[クリッププロパティ] が開きますので、ラスターデータとポリゴンデータを入力したあと、[クリップタイプ] を [外側] に設定し、[クリップジオメトリに入力フィーチャを使用] にチェックを入れ [新しいレイヤーの作成] をクリックします。

出力結果

■ラスターデータをポリゴンで切り抜く場合

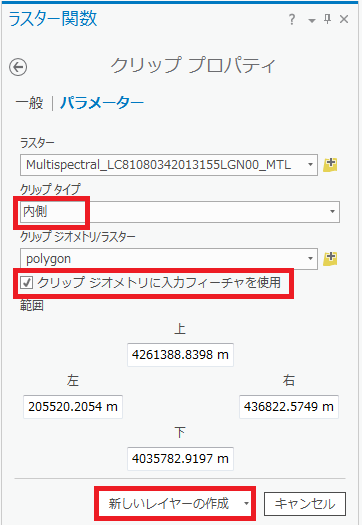

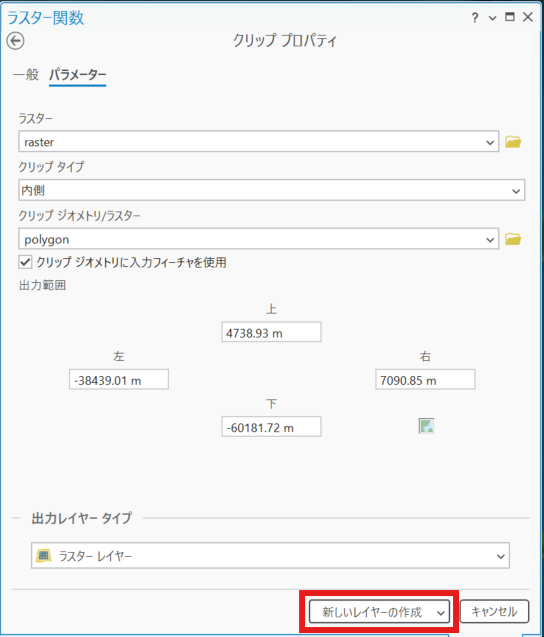

[クリッププロパティ] が開きますので、ラスターデータとポリゴンデータを入力したあと、[クリップタイプ] を [内側] に設定し、[クリップジオメトリに入力フィーチャを使用] にチェックを入れ [新しいレイヤーの作成] をクリックします。
※ポリゴンで切り抜く処理を、マスク処理ともいいます。

出力結果
クリップしたラスターデータは仮想レイヤーとなっています。仮想レイヤーはこのプロジェクト内に保存されて使い続けることができますが、他のプロジェクトへ移行することはできません。

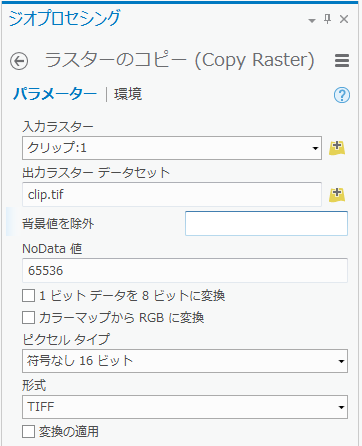

実レイヤーにして保存するには、ArcGIS Pro にある [データ] タブを選択 → [ラスターのエクスポート] を選択して保存します。

（実レイヤーへ保存するための設定例）
