SPOT 衛星画像の表示方法

ナレッジ番号：3082 | 登録日：2023/05/29 | 更新日：2023/08/16

概要

SPOT 衛星画像のメタデータを ArcMap に追加することで、ナチュラルカラー（トゥルーカラー）という（人間の目で見た場合とほぼ同じ自然な色合い）表示ができます。
なおメタデータがない場合、SPOT 4 / 5 は青バンドがないため、各バンドに重み付けを行う必要があります（Spatial Analyst が必要です）。

SPOT 6 / 7 のナチュラルカラー表示方法

SPOT 6 / 7は青バンド（バンド1）、緑バンド（バンド2）、赤バンド（バンド3）、近赤外バンド（バンド4）で構成されています。ArcMap の [カタログ] ウィンドウからメタデータ（DIM_SPOT からはじまる人工衛星のアイコンのあるラスターデータ）を展開して、ArcMap 画面に「Multispectral」をドラッグアンドドロップすることで、自然な色合いで表示されるラスタデータを追加することができます。

メタデータがない場合
メタデータがない場合でナチュラルカラー表示したい場合は、[Red] [Green] [Blue] のカラーをそれぞれクリックして RGB バンドにそれぞれ赤バンド、緑バンド、青バンドを割り当てます。

SPOT 4 / 5 のナチュラルカラー表示方法

SPOT 4 / 5 は緑バンド（バンド1）、赤バンド（バンド2）、近赤外バンド（バンド3）、短波近赤外バンド（バンド4）で構成されています。ArcMap の [カタログ] ウィンドウからメタデータ（SCENE からはじまる名前の人工衛星のアイコンのあるラスターデータ）を展開して、ArcMap 画面に「Pseudocolor」をドラッグアンドドロップすることで、自然な色合いで表示されるラスタデータを追加することができます。

メタデータがない場合
メタデータがない場合でナチュラルカラー表示したい場合は、青バンドがないため各バンドに重み付けを行う必要があります（Spatial Analyst が必要です）。

・ArcToolbox → [Spatial Analyst] ツール → [マップ代数演算] → [ラスター演算 (Raster Calculator)] ツール
Red: 赤バンド

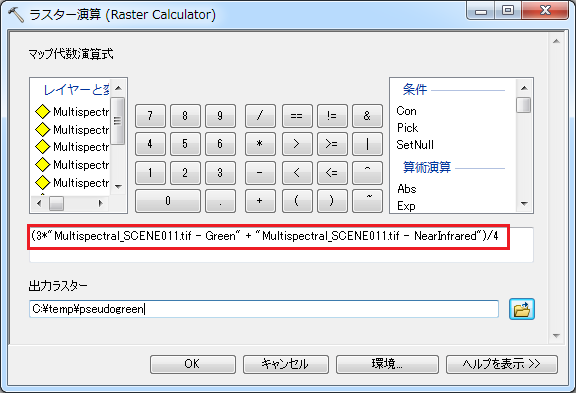

Green: (3 * 緑バンド + 近赤外バンド) / 4 ※1

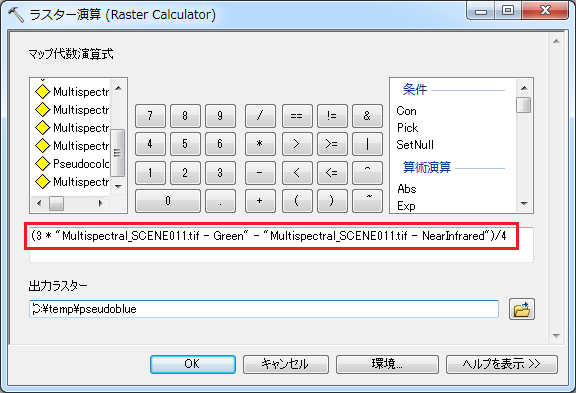

Blue: (3 * 緑バンド - 近赤外バンド) / 4 ※2
マルチバンドラスターデータの各シングルバンドからバンド演算をしたい場合は、こちらの FAQ をご参照ください。

※1

※2

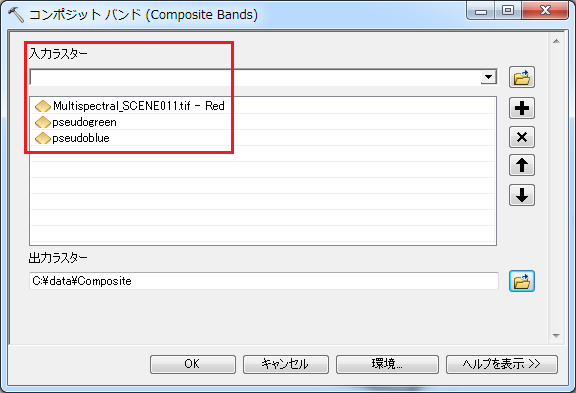

重み付けを行った各バンドをコンポジット（レイヤスタック）してマルチバンドにします。
