ラベルと重なっている部分のみ等高線を非表示にする方法
ナレッジ番号：3028 | 登録日：2023/05/29 | 更新日：2024/11/21
説明

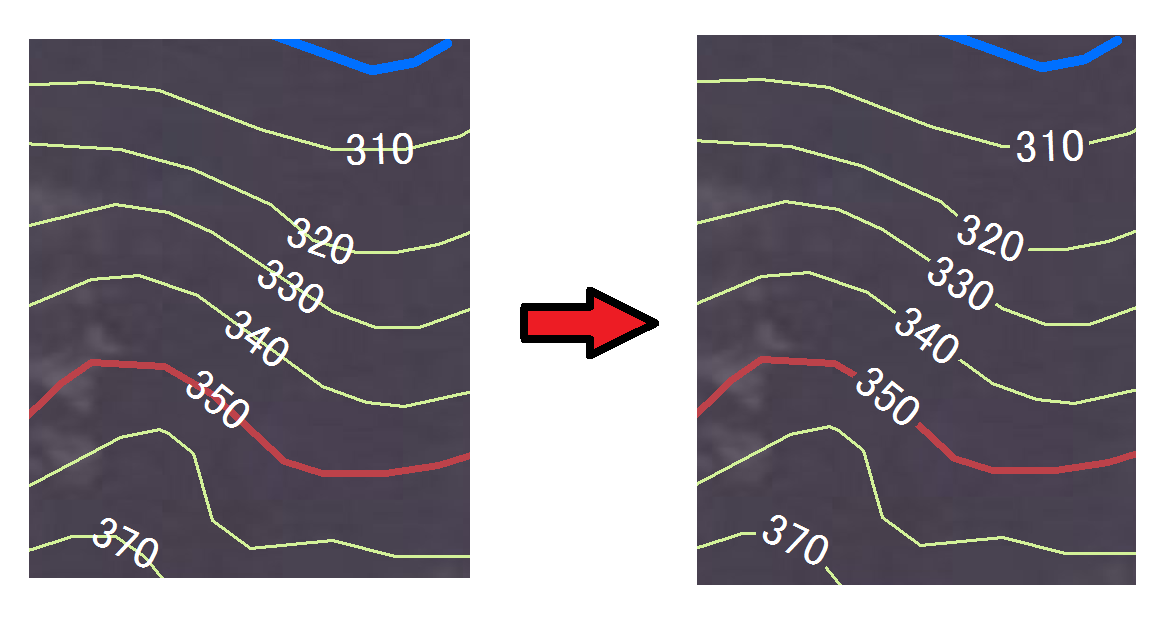

下図のようにラベルと重なっている等高線を非表示にする方法を説明します。
手順
- ラベルをジオデータベース アノテーションに変換します。
- ArcToolbox → [解析 ツール] → [近接] → [バッファー] ツールを起動します。
- 以下のようにパラメータを設定します。
- [入力フィーチャ]：手順 1 で出力したジオデータベース アノテーションを指定します。
- [出力フィーチャクラス]：出力データの保存先と保存名を任意に決めます。
- [距離単位]：バッファー処理する入力フィーチャの周囲の距離を任意に決めます。
- [コンテンツ] ウィンドウ上にて手順 3 で出力されたポリゴン データを非表示にします。
- [コンテンツ] ウィンドウ上でデータ フレーム名 (デフォルトでは、マップ レイヤー) を右クリックし、[高度な描画設定] をクリックします。
- [高度な描画設定オプション] ダイアログにて、以下のように設定を行い [OK] をクリックします。
- [下で指定したマスキング オプションで描画] にチェックを入れます。
- [マスキング レイヤー]：手順 3 で出力したポリゴン データを選択します。
- [マスクされるレイヤー]：等高線のライン データにチェックを入れます。
