テキスト（ラベル）を CAD データに出力できますか？

ナレッジ番号：2903 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

CAD データは図を主体とするデータ構造のため、ArcMap 上で表現されるラベル（テキスト）を直接 CAD データに変換することはできません。

そのため、ラベルをアノテーションに変換して、アノテーションを CAD データに変換するという手順が必要となります。

シェープファイルをご利用の場合は手順 1 から、ジオデータベースをご利用の場合は手順 2 から操作を行なってください。

操作手順

シェープファイルをご利用の場合は、データをジオデータベースに格納する必要があります。新規ファイルジオデータベースの作成方法を参照し、ファイルジオデータベースを作成してください。

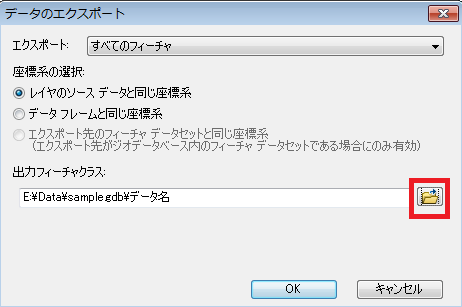

その後 [コンテンツ] ウィンドウにてレイヤを右クリック → [データ] → [データのエクスポート] → [出力フィーチャクラス] にて黄色のフォルダーのアイコンをクリックし、[ファイルの種類] を [ファイル/パーソナルジオデータベースフィーチャクラス] に変更 → 手順 1 で作成したファイルジオデータベース内に、任意のデータ名をつけて [保存] をクリックします。（例 C:\Data\ジオデータベース名.gdb\データ名）
※すでにジオデータベースに格納されている場合は手順 2 から行なってください。

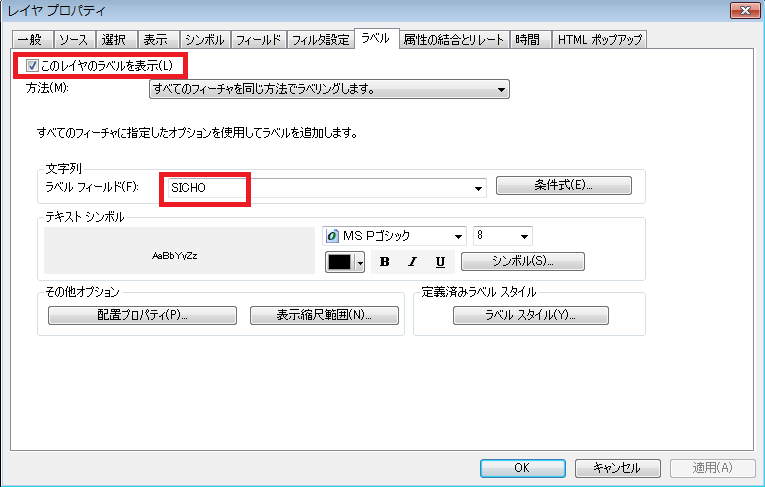

[コンテンツ] ウィンドウにて手順 2 で出力されたレイヤを右クリック → [プロパティ] → [ラベル] タブ → [このレイヤのラベルを表示] チェックボックスを有効にします。
[ラベルフィールド] にラベリングに使用する属性フィールドを指定し [OK] をクリックします。
[コンテンツ] ウィンドウにてラベリングしたレイヤを右クリック → [ラベルをアノテーションに変換] からアノテーションを作成します。
詳細な手順は以下のページ「ジオデータベースアノテーションの作成方法」をご参照ください。
ArcToolbox → [変換ツール] → [CAD へ変換] → [CAD へエクスポート] で、手順 4 で作成したアノテーションを CAD アノテーションに変換します。
