ModelBuilder: モデルを使用して対話的にデータを入力するツールを作成する方法

ナレッジ番号：2842 | 登録日：2023/05/29 | 更新日：2024/11/21

Model Builder では、フィーチャセット、レコードセットを使用してArcGIS Desktop アプリケーション上で対話的に図形やテーブルなどの入力データの作成を行うことができるモデルツールを作成することができます。

フィーチャセットを使用したツールの作成手順

例として対話的に作成した範囲でクリップを行うツールを作成します。

[ModelBuilder] ボタンをクリックして、[Model] ウィンドウを表示します。
[Model] ウィンドウに[クリップ] を追加します。
※[クリップ] は、ArcToolBox → [解析ツール] → [抽出] にあります。

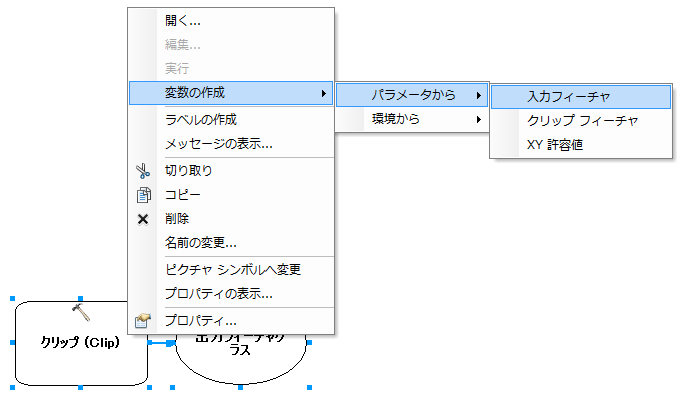

[クリップ] を右クリックして、 [変数の作成] → [パラメータから] → [入力フィーチャ]、[クリップフィーチャ]をクリックして変数を追加します。

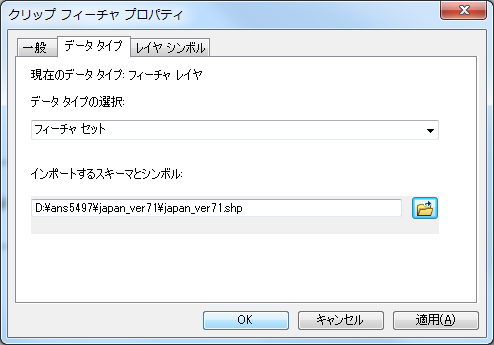

[クリップフィーチャ] を右クリックして[プロパティ] をクリックし、[データタイプ] タブの[データタイプの選択]にて、[フィーチャセット]を選択します。[インポートするスキーマとシンボル] にて、テンプレートとなるフィーチャやレイヤを指定します。今回は、ポリゴンでクリップするツールを作成するので、ポリゴンを選択します。
※[インポートするスキーマとシンボル]は、ユーザが対話的に作成するフィーチャのシンボルと属性情報を決めるテンプレートです。あらかじめツールを作成する前に用意しておく必要があります。
※ツールによって入力できるフィーチャやテーブルなどが異なります。各ツールのヘルプをあらかじめ確認し、ツールにあったテンプレートを用意してください。
[入力フィーチャ]、[クリップフィーチャ]、[出力フィーチャクラス]の順に右クリックして、[モデルパラメーター]をクリックします。

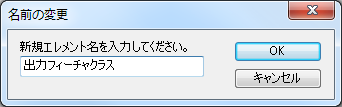

※ここでモデルパラメータとして設定したエレメント名が、ツールの項目名になります。必要に応じて各エレメント名を右クリックし、[名前の変更] にて変更してください。

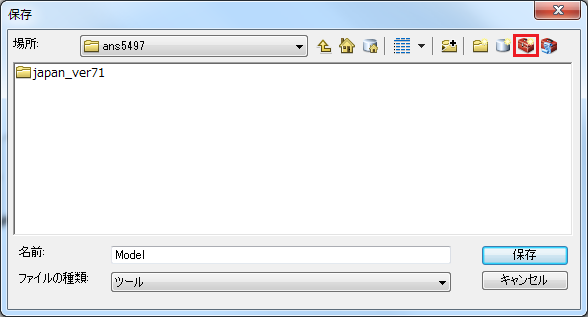

[モデル] メニュー → [名前を付けて保存] をクリックし、ツールボックスに保存します。ツールボックスが無い場合は、下の図のように任意のフォルダにて[新規ツールボックス] をクリックして新規にツールボックスを作成し、保存し、[Model] ウィンドウを閉じます。

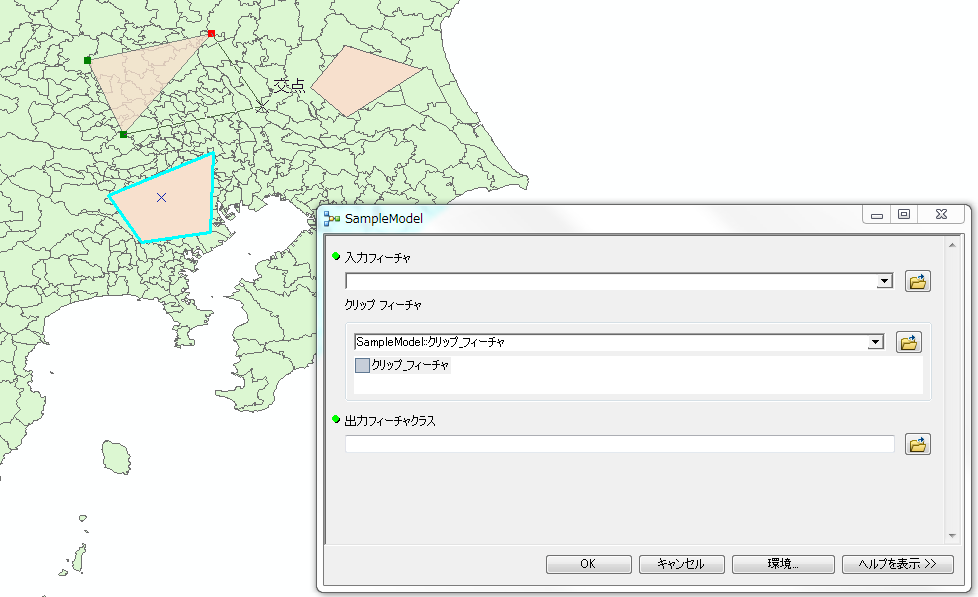

ArcMapにクリップを行いたいレイヤを追加し、[カタログ]ウィンドウにて保存したモデルをダブルクリックして起動し、ツールの動作確認を行います。 ArcMapの編集機能と同じ要領で、マップ上でクリックして、クリップしたい範囲を作成し、実行します。

レコードセットを使用したツールの作成

例として対話的にXY座標値を入力し、ポイントを作成するツールを作成します。

[Model] ウィンドウに[XY イベントレイヤの作成]と[フィーチャのコピー]を追加します。
※ [XY イベントレイヤの作成] は、ArcToolBox → [データ管理ツール] → [レイヤとテーブルビュー] にあります。
※ [フィーチャのコピー] は、 ArcToolBox → [データ管理ツール] → [フィーチャ] にあります。

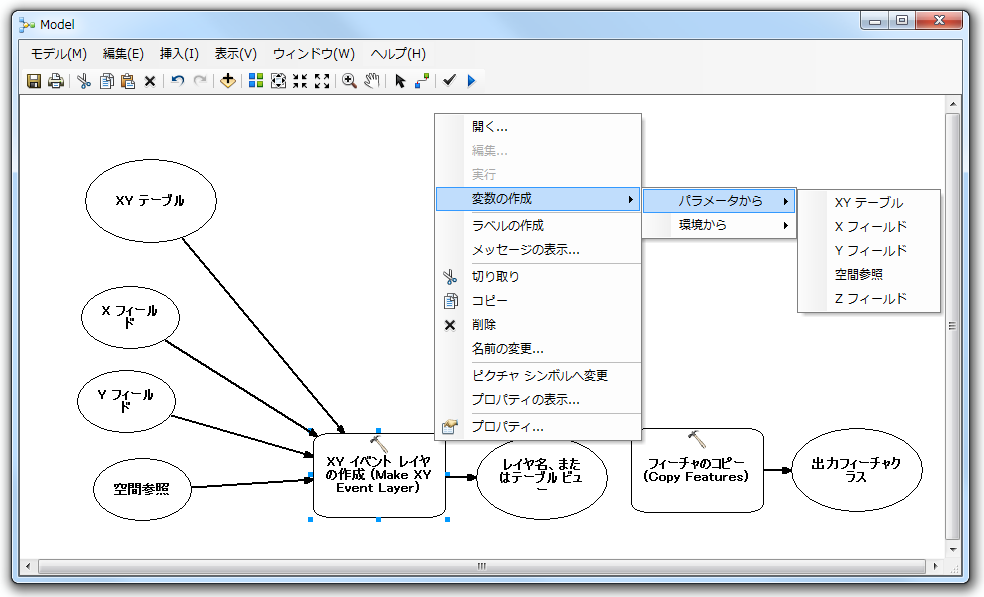

[XYイベントレイヤの作成] を右クリックして、[変数の作成] → [パラメータから]で、[XY テーブル]、[X フィールド]、[Y フィールド]、[空間参照] を追加します。（[Z フィールド] は必要に応じて追加してください。）

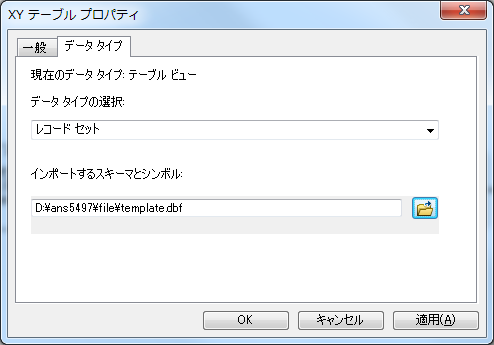

[XY テーブル] を右クリックして、[プロパティ]をクリックします。[データタイプ] タブの[データタイプの選択] にて、[レコードセット]を選択し、[インポートするスキーマとシンボル]にて、テンプレートとして、テーブルまたは、フィーチャクラスを指定します。ここで指定したテンプレートのフィールドが対話的に入力するテーブルのフィールドとして継承されます。
※[XYイベントレイヤの作成] では数値型フィールドタイプのフィールドが必要（X フィールド、Y フィールド、Z フィールド）となりますのでこのようなフィールドを持ったテーブルなどを指定します。このように特定のフィールドが必要なツールが存在するので、使用するツールのヘルプを参照して、そのツールにあったテンプレートを用意してください。

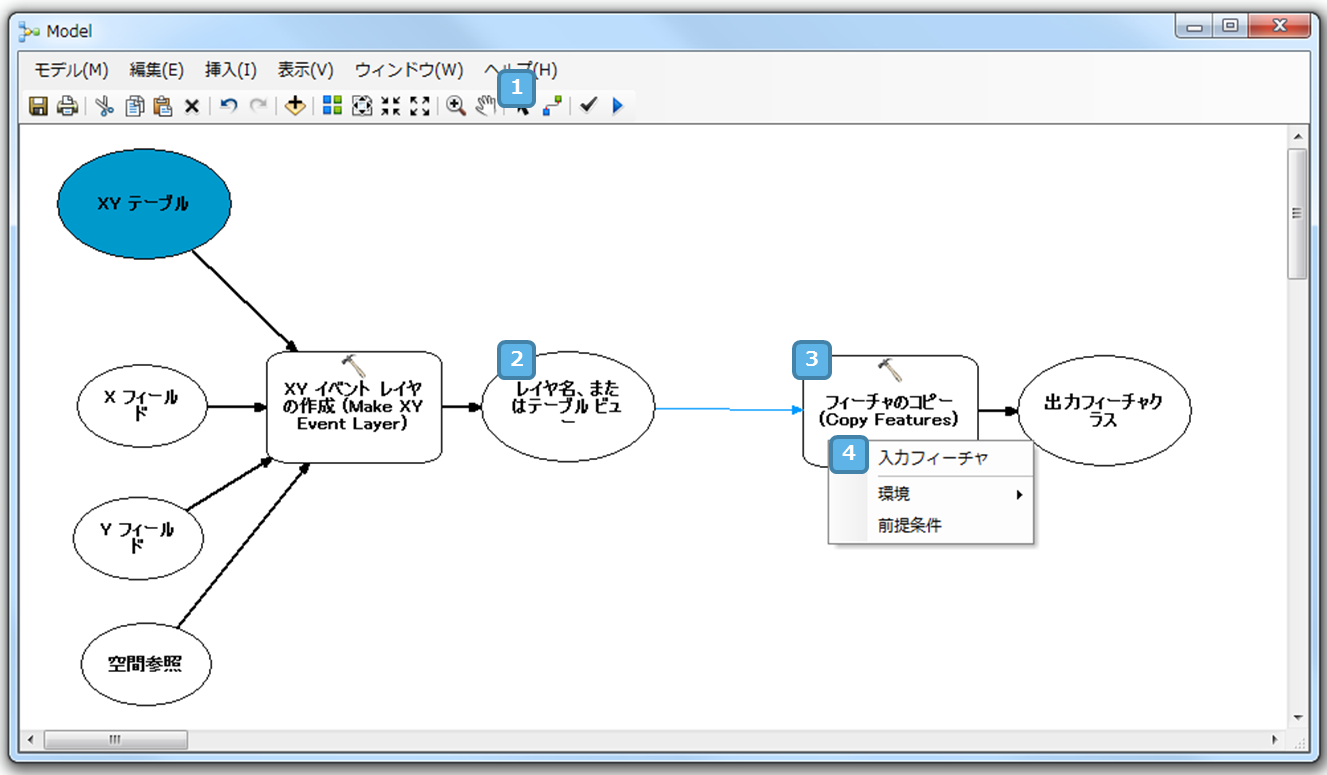

[接続] をクリックし、[レイヤ名またはテーブルビュー]、[フィーチャのコピー]の順にクリックし、[入力フィーチャ]に指定します。
[XY テーブル] [X フィールド] [Y フィールド] [空間参照] [CopyFeatures] の順にそれぞれ右クリックして、 [モデルパラメータ] をクリックします。
※ここでモデルパラメータとして設定したエレメント名が、ツールの項目名になります。必要に応じて各エレメント名を右クリックし、[名前の変更] にて変更してください。

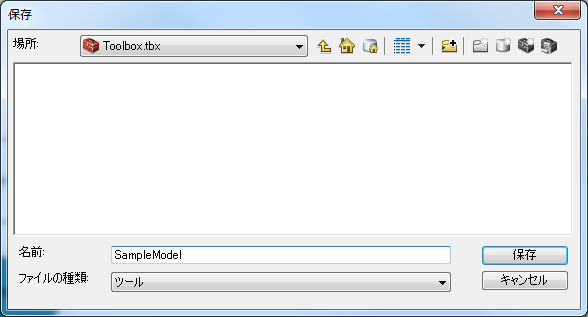

[モデル] メニュー → [名前を付けて保存] をクリックし、ツールボックスに保存します。ツールボックスが無い場合は、任意のフォルダにて[新規ツールボックス] をクリックして新規にツールボックスを作成し、保存し、[Model] ウィンドウを閉じます。

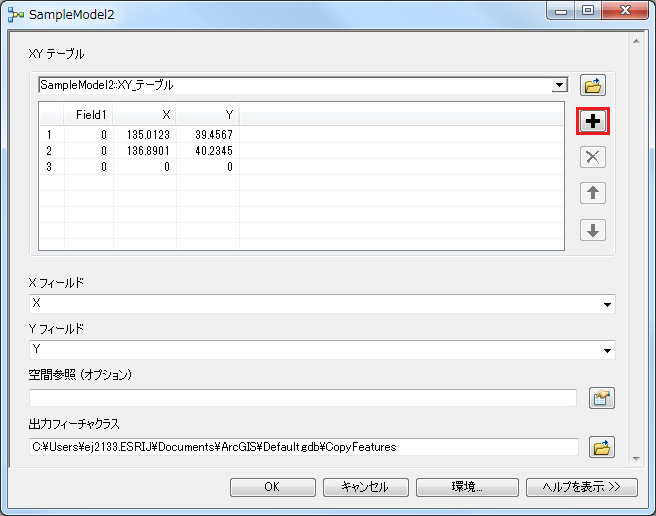

ArcMapの[カタログ] ウィンドウにて、保存したモデルをダブルクリックして、ツールの動作確認をおこないます。[レコードの追加] をクリックして、行を追加し、値や空間参照などを設定し、実行します。
