FAQ ネットワーク解析で使用するインピーダンス（所要時間や距離）を追加・変更したい

ナレッジ番号：2820 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

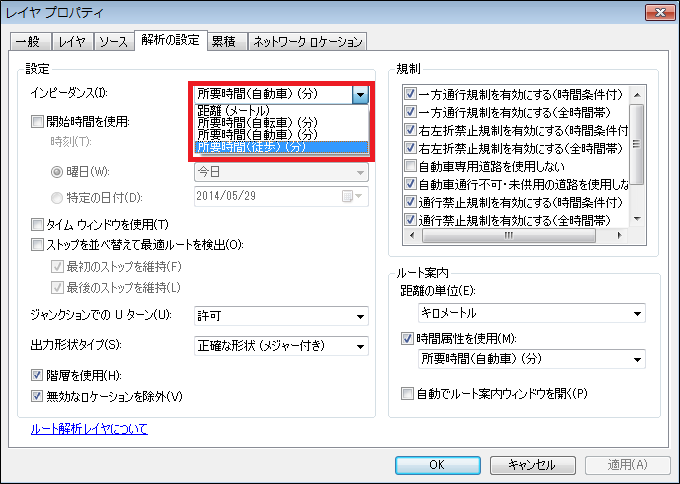

Network Analyst エクステンションを使ったネットワーク解析では、インピーダンス（所要時間や距離）を設定することが可能です。例えば、最適ルートを解析する場合に、自動車での運転時間が最短となるルートや、歩行時間が最短となるルートなどが選択できます。

渋滞時間を想定し、所要時間が水準以上にかかると想定する場合や、子供の歩く速さを考慮して所要時間を設定したい場合など、用途に応じてインピーダンスを追加・変更したい場合は、以下の方法を行います。

ネットワークデータセットを構築する前にインピーダンスを追加する
構築されたネットワークデータセットにインピーダンスを追加する

手順

ネットワークデータセットを構築する前にインピーダンスを追加する

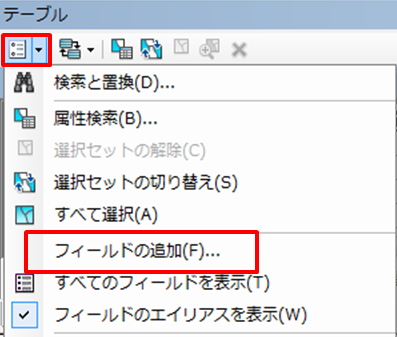

ラインデータの属性テーブルを開き、[テーブルオプション] → [フィールドの追加] をクリックします。
[名前:] にフィールド名を入力し、[タイプ:] に「Double」を選択し、各ラインフィーチャの長さを格納するフィールドを作成します。ラインフィーチャの長さの値フィールドがすでに存在する場合は、手順 4 に進みます
属性テーブル上で、作成されたフィールド名を右クリック → [ジオメトリ演算] をクリックし、以下の画面で [プロパティ] に「長さ」を指定し、[単位] に任意の単位を選択します。
※長さを算出する際は、投影座標系のデータまたはデータフレームで行ってください。
属性テーブルの [テーブルオプション] → [フィールドの追加] をクリックします。

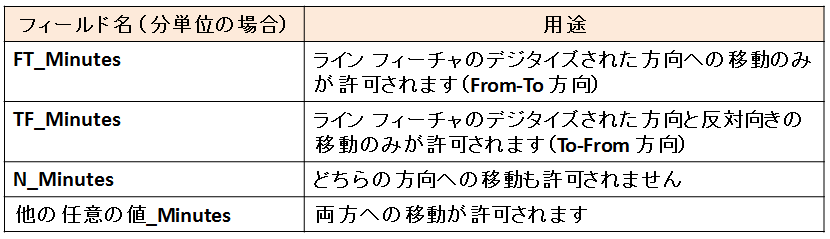

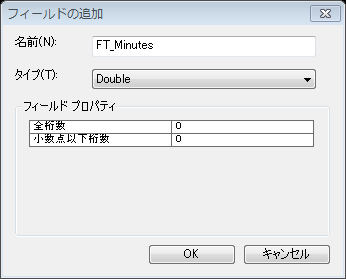

[名前:] にフィールド名を入力し、[タイプ:] に「Double」を選択し、所要時間を格納するフィールドを作成します。フィールド名は以下のようなルールに沿って、単位を含む名称にします。
（例）
属性テーブル上で、作成したフィールドのフィールド名を右クリック → [フィールド演算] をクリックし、以下の計算式で所要時間を計算します。
所要時間 = 距離 / 速さ
　・距離には、手順 3 で作成したフィールドを指定します。
　・速さは任意の速さを入力します。計算に使用する値の単位が統一されていることをご確認ください。（例 : 時速 30 km = 分速 500 m）

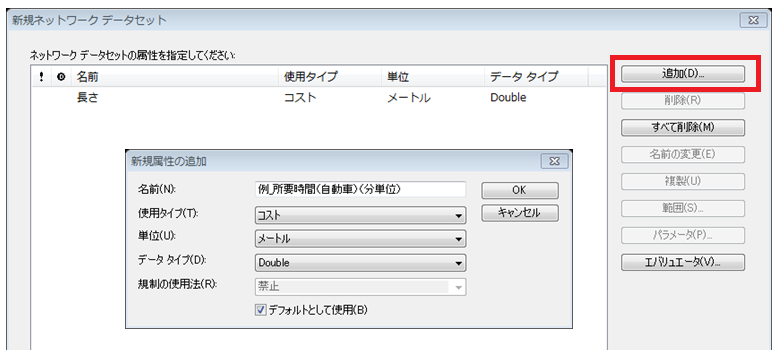

ネットワークデータセットを構築します。以下の画面まで進み、[追加] ボタンをクリックし、[新規属性の追加] 画面を開きます。設定の詳細はこちらをご参照ください。

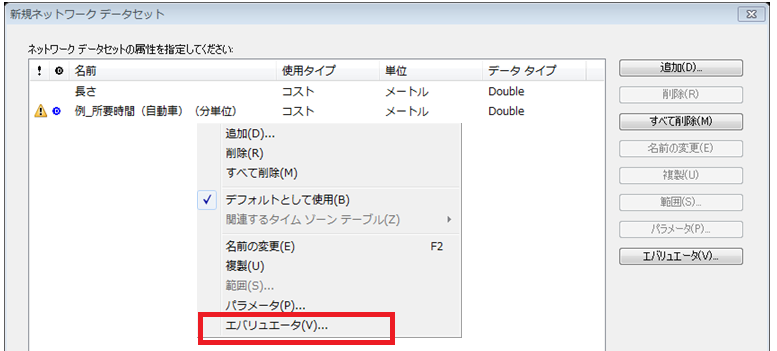

追加された属性にはマークがついています。属性を右クリックし、[エバリュエータ] を開きます。

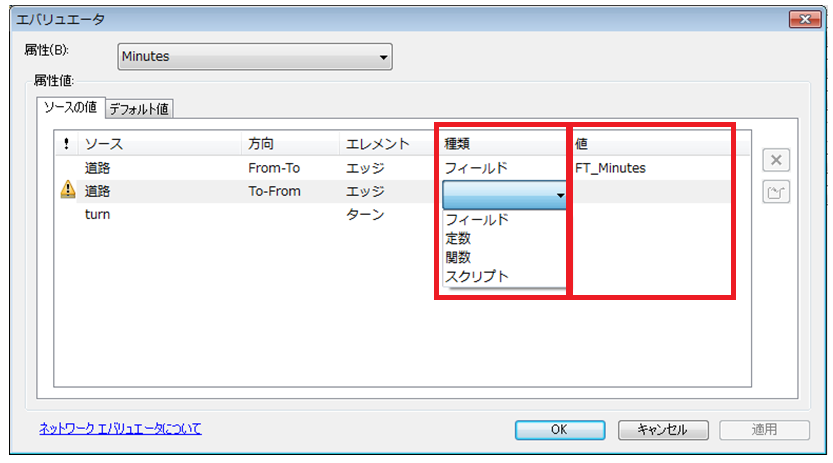

エバリュエータダイアログにて [種類] 列に「フィールド」を指定し、[値] 列に手順 2 で作成した移動速度のフィールドを指定します。
画面に沿って進み、ネットワークデータセットの構築を完了します。
