ラインを分割・分断するには
ナレッジ番号：1583 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
様々なラインの分割方法をご紹介します。
ラインを頂点で分割したい
ラインを頂点で分割する方法です。
Advanced (ArcInfo) ライセンスをお持ちの場合
[ArcToolbox] → [データ管理ツール] →[フィーチャ] → [フィーチャの頂点でラインを分割] ツールで分割します。
Basic (ArcView)、Standard (ArcEditor) をお持ちの場合
- [ジオメトリ変換ツール] をダウンロードし、インストールします。
- [ジオメトリ変換ツール] を起動し、[ポリライン] タブ → [頂点からポイント] ツールにて、ラインの頂点をポイントに変換します。
- [ジオメトリ変換ツール] の [ポリライン] タブ → [ポイントで分断] ツールにて、手順 2 で出力したポイント データを使用して、ライン データを分断します。
フィーチャの交点でラインを分断したい
交点でライン フィーチャを分割するには、ラインの交点にポイントを作成し、次にその交点を使ってラインを分割するという操作をします。
- [ジオメトリ変換ツール] をダウンロードし、インストールします。
- [ジオメトリ変換ツール] を起動し、[ポリライン] タブ →[接点にポイント] ツールにてポイントを作成します。
- [ジオメトリ変換ツール] の ［ポリライン］ タブ →［ポイントで分断］ ツールで、作成したポイントデータを使ってラインを分割します。
ラインを等間隔で分割したい
ラインを2分割、3分割のように等間隔で分割することができます。
- ArcMap にライン データを追加します。
- [カスタマイズ] メニュー → [ツールバー] → [エディタ] をクリックし [エディタ] ツールバーを表示します。
- [エディタ] ツールバーの [エディタ] → [編集の開始] をクリックします。
- [エディタ] ツールバーの [編集ツール] をクリックし、分割したいラインを選択します。
- [エディタ] ツールバーの [エディタ] → [ライン分割] をクリックします。
- [ライン分割] のウィンドウで「均等」にチェックを入れ、2 分割なら「2」、3 分割なら「3」のような数値を入力して、[OK] をクリックします。
距離（長さ）を指定して分割したい
- ArcMap にライン データを追加します。
- [カスタマイズ] メニュー → [ツールバー] → [エディタ] をクリックし [エディタ] ツールバーを表示します。
- [エディタ] ツールバーの [エディタ] → [編集の開始] をクリックします。
- [エディタ] ツールバーの [編集ツール] をクリックし、分割したいラインを選択します。
- [エディタ] ツールバーの [エディタ] → [ライン分割] をクリックします。
- [ライン分割] のウィンドウで「距離」にチェックを入れ、距離を入力します。
- [方向] で [ラインの始点から] または [ラインの終点から] のいずれかをチェックし[OK] をクリックします。
複数のラインに対して一括で行いたい場合は、 「ラインの任意の間隔からポイントを発生したい」の方法などを用いて分割位置にポイントを作成し、[ジオメトリ変換ツール] の [ポリライン] タブ → [ポイントで分断] ツールにてラインを分割してください。
ポリゴンの境界線でラインを分割したい
ラインをポリゴン データの境界線の部分で切断するには、[インターセクト] ツールを使用します。
[インターセクト] ツールを実行した場合、２つのレイヤの重なった部分を新規レイヤとして作成します。また、２つのレイヤの（重なった部分の）属性値を継承します。手順
[ArcToolbox] → [解析ツール] → [オーバーレイ] → [インターセクト] ツールで入力フィーチャに２つのレイヤを指定します。 ツールを実行後、出力されたレイヤが、２つのレイヤの重複する部分です。
インターセクト ツールの使用例

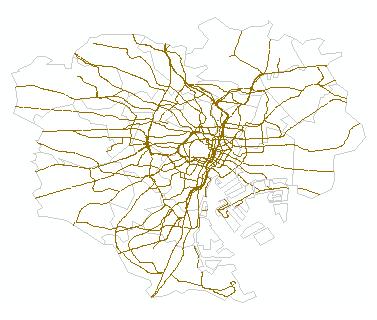

左図のラインフィーチャを右図のポリゴンフィーチャ（東京23区の形状）で、インターセクトを使って分割します。
その結果、東京２３区のフィーチャの形状でラインが切断されます。
ラインがポリゴンの境界上にある場合、その接しているラインに接する境界の数分、重複してラインが作成されます。
