概要

ArcGIS Proでは LAS ファイル形式の LIDER 点群データを正しい位置にプロットするには、データが定義されている座標系に ArcGIS Pro 上で定義する必要があります。ここでは、LAS ファイル形式の点群データを定義する手順をご案内します。

※LAS データセットの作成には、Basic レベルでは 3D Analyst もしくは Spatial Analyst エクステンション製品が必要です。または Standard レベル以上が必要です。

操作方法

[カタログ] ウィンドウ上で投影法の定義を行う場合

・1 つの las ファイルの場合

1. [カタログ] ウィンドウ上で該当の las ファイルを右クリック→[プロパティ] →プロパティ上の [座標系]→[水平座標系] →[座標系の変更] をクリックします。

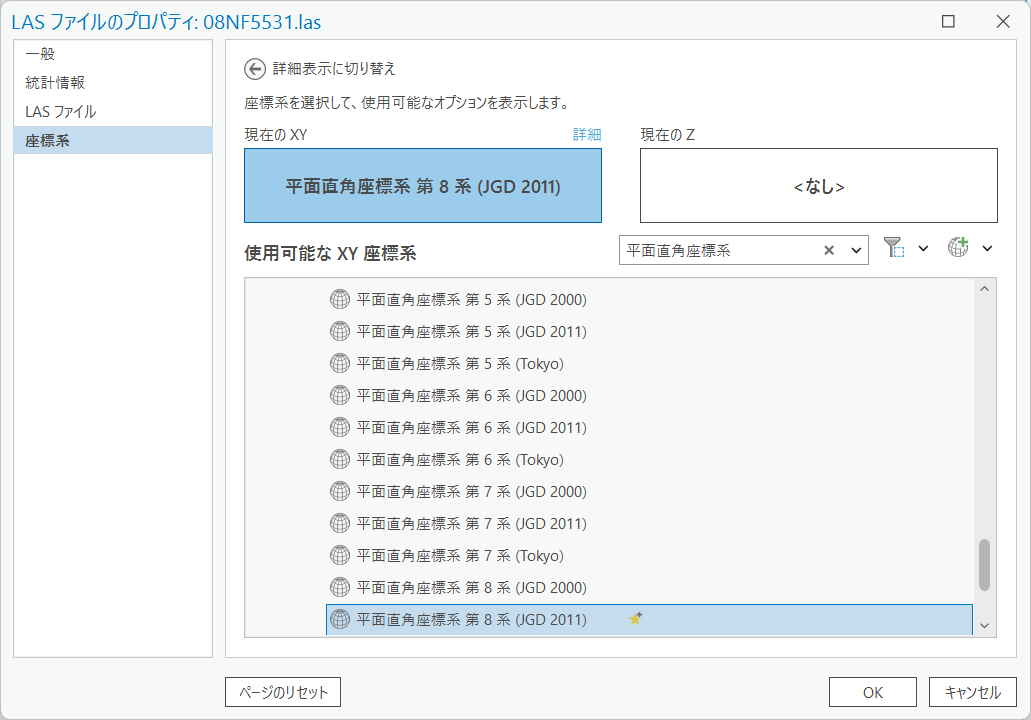

2. [現在の XY] を選択した上で、las ファイルが定義されている座標系をキーワードを入力し Enter キーを押します。

   例：平面直角座標系第 8 系（JGD 2011）で作成された場合

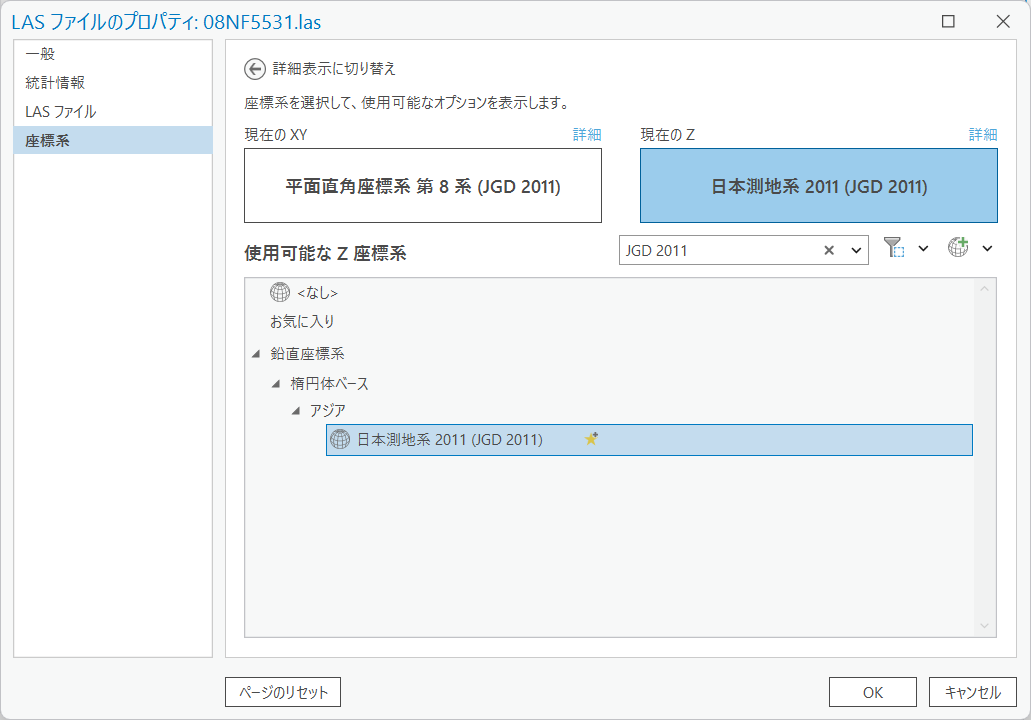

3. [現在の Z] を選択した上で、XY 座標系に合わせて該当する座標系のキーワードを入力し Enter キーを押します。

4. 検索結果を展開し該当する座標系を選択します。


   例：平面直角座標系第 8 系（JGD 2011）で作成された場合

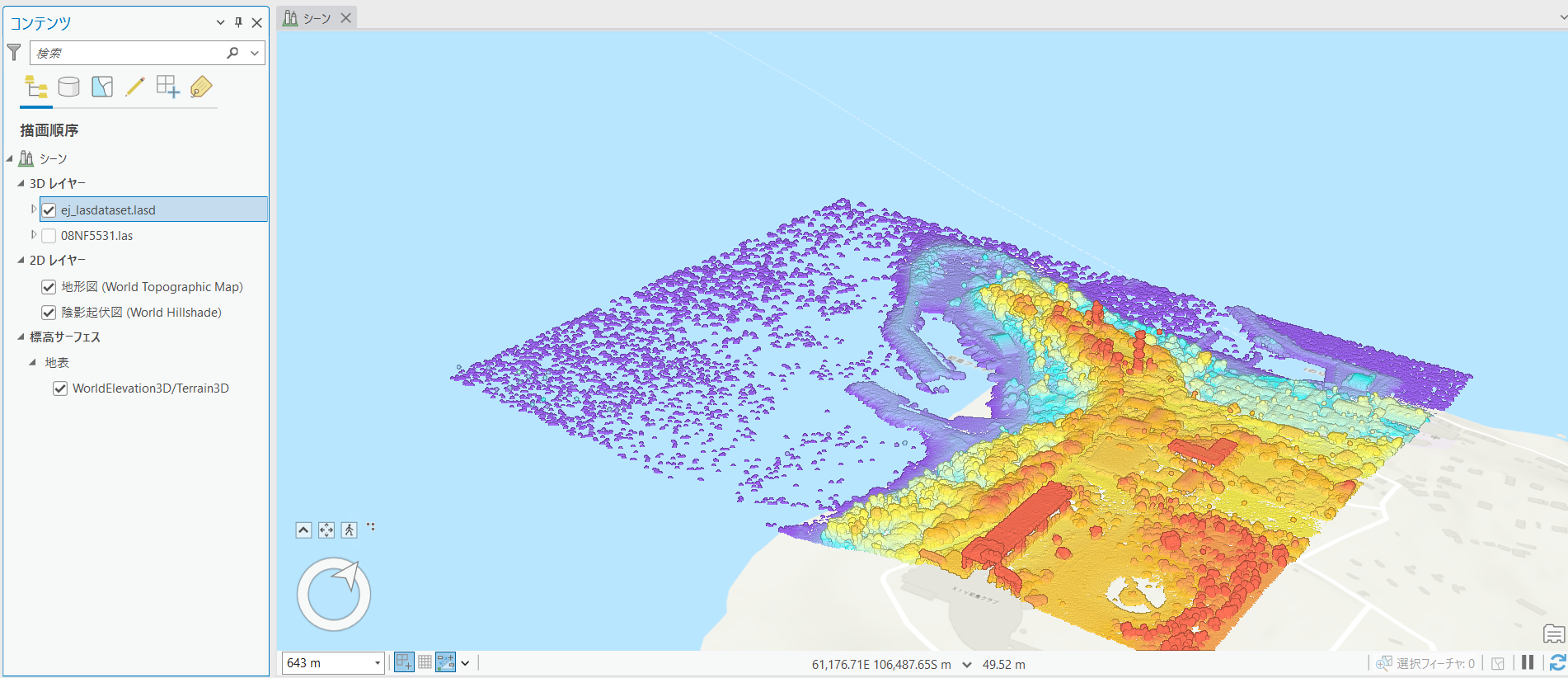

5. [OK] をクリックし、プロパティを閉じ、[カタログ] ウィンドウ上から las ファイルをシーンまたはマップへドラッグアンドドロップで追加します。




・複数の LAS ファイル対して投影法の定義を行う場合

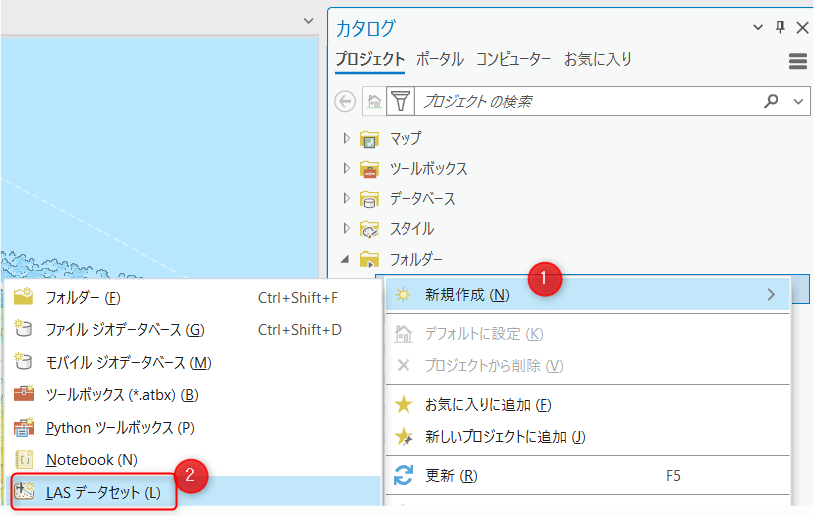

1. [カタログ] ウィンドウで任意のフォルダーを右クリック→[新規作成]→[LAS データセット] をクリックします。



2. [カタログ] 上に新しい LAS データセット.lasd が生成されましたら右クリック→[名前の変更]をクリックし適宜名前変更します。半角英数字のフォルダーパスを出力先に指定し半角英数字の名前をつけます。※出力名および出力先のパスに日本語を含まないようにしてください。

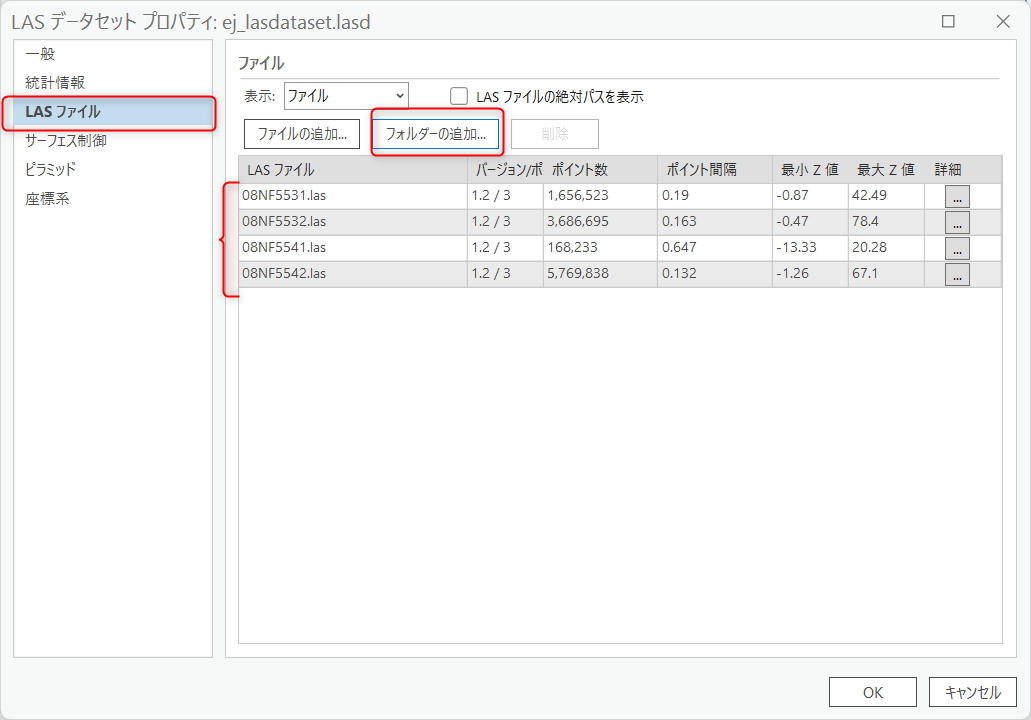

3. 該当の lasd ファイルを右クリック→[プロパティ] →プロパティ上の [LAS ファイル]→[フォルダの追加] →複数の las ファイルが含まれるフォルダを追加します。



4. 「1 つの las ファイルに対して投影法の定義を行う場合」の手順と同じように、[座標系] タブに切り替えて座標系を定義します。
5. [OK] をクリックし、プロパティを閉じ、[カタログ] ウィンドウ上から las ファイルをシーンまたはマップへドラッグアンドドロップで追加します。






ジオプロセシングツールを使用する場合

単一の las ファイル、複数の las ファイルどちらも同じ手順です。

1. [解析] メニュー→[ツール] →[ジオプロセシング] ウィンドウ上で検索ボックスに「LAS データセット」と入力し、検索結果から、[LAS データセットの作成] ツールをクリックして起動します。

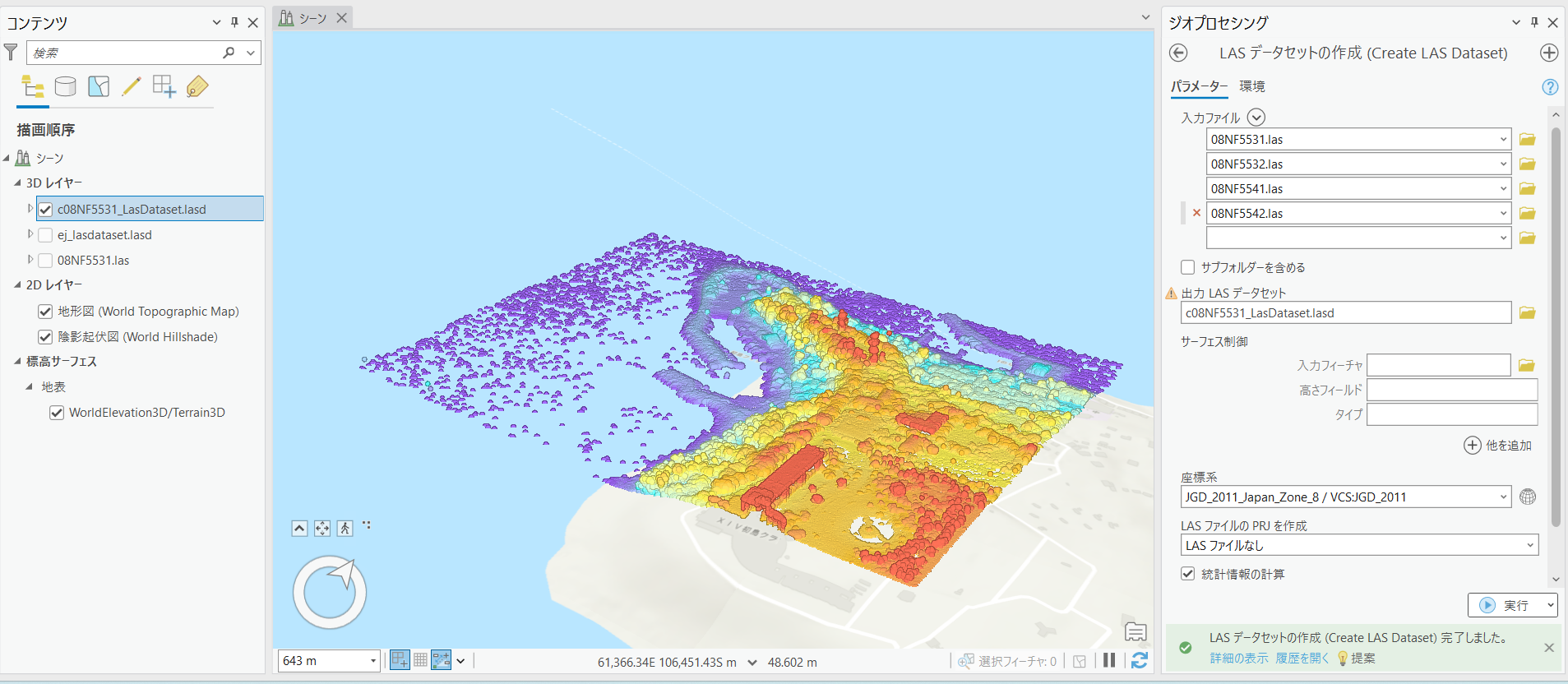

2. [LAS データセットの作成] ツール上で以下のようにパラメーター設定を行います。
   • 入力ファイル：フォルダーマークをクリックし、該当の LAS ファイル（複数も可）を追加します。
   • 出力 LAS データセット:半角英数字のフォルダーパスを出力先に指定し半角英数字の名前をつけます。※出力名および出力先のパスに日本語を含まないようにしてください。
   • 座標系: 地球マークの [座標系の選択] をクリック→[座標系] 上で [現在の XY] を選択した上で元の las ファイルが定義されている座標系を指定し、 [現在の Z] を選択した上でXY座標系に定義した座標系に合わせて Z 座標系を定義します。
3. ツールを実行します。
