（ArcMap）作成済みのタイルキャッシュを利用してキャッシュマップサービスを公開したい

ナレッジ番号：5606 | 登録日：2023/08/03 | 更新日：2024/11/21

概要

作成済みのタイルキャッシュを再利用するようなイメージで、新しく公開したタイル（マップイメージ）サービスで作成済みのタイルキャッシュを参照するように設定する方法を紹介します。

想定

ArcGIS Enterprise や ArcGIS Server で配信しているタイル（マップイメージ）サービスを別のマシンに配置しなおすようなケースでの操作となります。

前提

次の製品を利用できること

ArcMap（公開対象の製品に接続できること）
ArcGIS Enterprise
ArcGIS Server のインストールディレクトリにアクセス可能で、且つ作成済みのキャッシュを取得できること

ArcMap から ArcGIS Enterprise へ接続する方法は、ArcMap ポータル接続の管理のガイドをご参照ください。

ご準備いただくデータ

作成済みのタイルキャッシュ
ArcGIS Server の管理ディレクトリ（例：C:\arcgisserver\directories\arcgiscache）で対象のサービスのディレクトリ配下に格納されている [_alllayers] フォルダ配下のデータとなります。
スキーマファイル
例：Comf.xml （拡張子が XML のファイルとなります）
※すでに公開しているサービスがあれば、既存で格納されているデータとなります。
作成済みのタイルキャッシュを公開したときのマップ（プロジェクト）または、同等範囲をカバーするフィーチャクラスが定義されているマップ
※公開したときのデータで再公開できるのがベストですが、違うデータでも対応できます。お持ちでない場合は、新たにファイルジオデータベースなどを作成して、ポリゴンフィーチャをキャッシュのファイルの範囲に合わせて作成し、このマップに対してサービスを作成することで対応可能です。

手順概要

大きく分けて次の 3 つの手順となります。

新しいサービスの公開
サービスを公開したArcGIS Server の管理ディレクトリに作成済みのタイルキャッシュを格納する

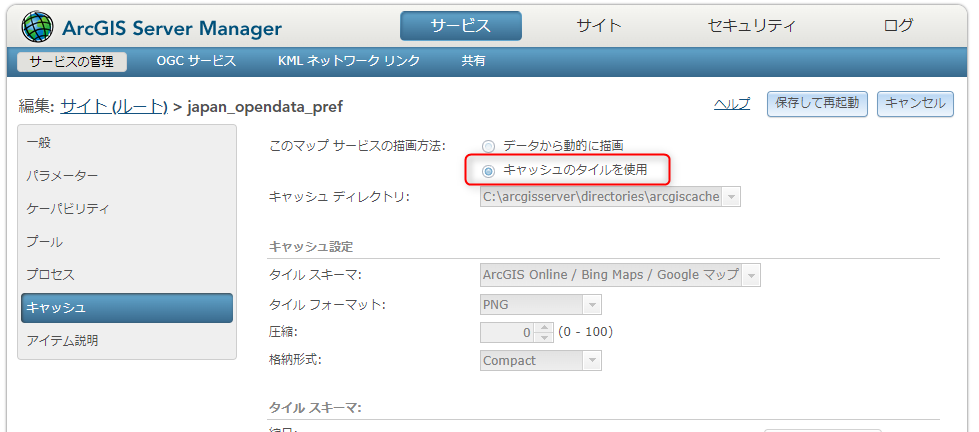

ArcGIS Server Manager で格納したタイルキャッシュを参照するように設定する

操作イメージとしては、再利用するタイルキャッシュに合わせて、ArcMap からマップイメージサービスを公開し、公開したマップイメージサービスの管理ディレクトリに、作成済みのタイルキャッシュを格納して、ArcGIS Server Manager から格納したタイルキャッシュを参照するように設定します。
上記の項目ごとに下記で詳細な手順を記載します。

手順

１．新しいサービスの公開

ArcMap で下記の設定でサービスを公開します。

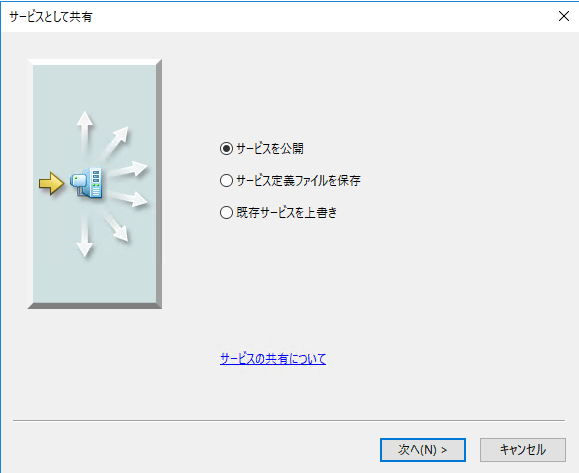

[ファイル] メニューから [共有] > [サービス] で [サービスとして共有] ウィンドウを開きます。
[サービスを公開]のラジオボタンが有効になっていることを確認して、[次へ] を選択して[サービスを公開] ウィンドウを表示します。
[接続の選択] のドロップダウンを展開して [arcgis on ＜サーバー名＞（<権限>）] を選択して、任意のサービス名を入力します。
（MXD の保存名称がデフォルトです。サービス名となるため半角英数で入力します）[続行] ボタンを押して、次の画面で配置するフォルダーについてはご要望があれば任意に設定し [続行] ボタンを押して、[サービスエディター] を開きます。

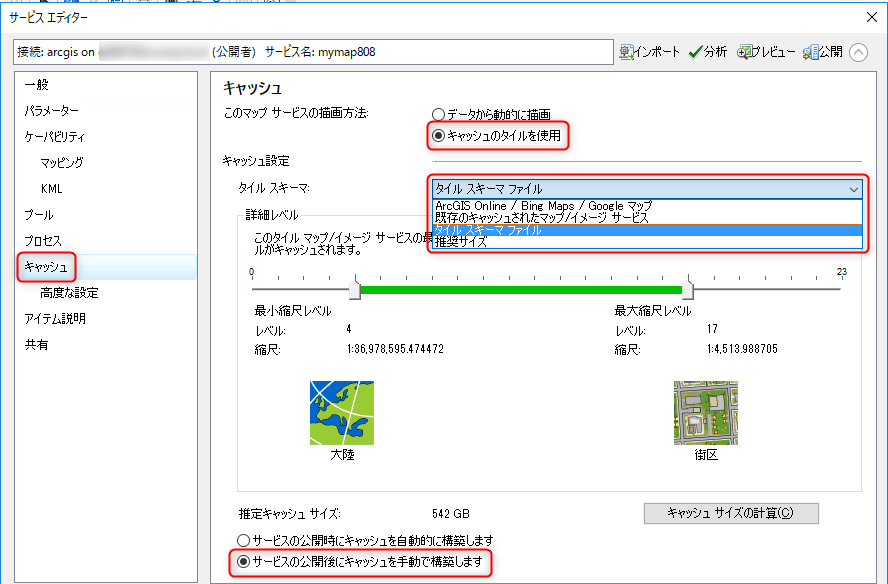

左側メニューの [キャッシュ] を選択して、右側に詳細を表示します。
次の内容を設定します。
・[このマップサービスの描画方法：] で [キャッシュのタイルを使用] のラジオボタンを選択します。
・[タイルスキーマ] のドロップダウンより [タイルスキーマファイル] を選択します。選択すると、お持ちのスキーマファイルを選択するウィンドウが表示されるため、ご用意いただいたスキーマファイル（例： Conf.xml）を選択します。
・[サーバー上に手動でキャッシュ] のラジオボタンを選択します。

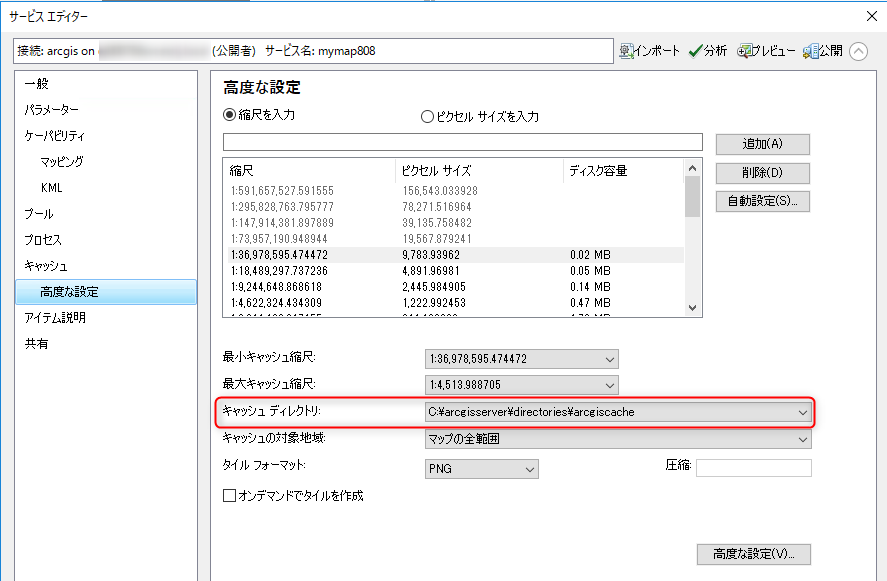

ArcGIS Server のキャッシュ格納先のディレクトリは、[高度な設定] より [キャッシュディレクトリ] をご確認ください。
[分析] して、サービスを [公開] します。
