概要

サンプル コード

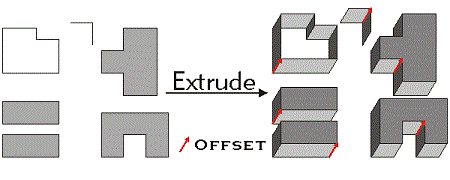

IExtrude::Extrude メソッドを利用すると、指定したオフセット分だけポリゴンをＺ方向に立ち上げてマルチパッチを生成することができます。立ち上げるポリゴン（入力ポリゴン）は、IZAware::ZAware、IZAware::ZSimple の両方が true でなければなりません。Extrude メソッドによって、ポリゴンはマルチパッチになります。

public IMultiPatch ExtrudePolygon(IPolygon aPolygon)
{
    IExtrude extrude = new GeometryEnvironmentClass();
    IGeometry baseGeometry = aPolygon;
    IZAware pZAware = (IZAware)aPolygon;
    pZAware.ZAware = true;
    IZ zz = (IZ)aPolygon;
    zz.SetConstantZ(0);
    // 初期値として有効なZ値(ここでは0)を指定して、ZSimpleを true にします。
    // 有効でないZ値をもつ頂点がひとつでも存在すると、ZSimple は false になります。
    System.Diagnostics.Debug.Print(pZAware.ZSimple.ToString());
    IGeometry outGeometry = extrude.Extrude(100, baseGeometry);
    // 100 のオフセットで立ち上げます。 立ち上げた結果はマルチパッチになります。
    System.Windows.Forms.MessageBox.Show("Extrude \n Output Geometry Type : " + outGeometry.GeometryType);
    return (IMultiPatch)outGeometry;
}

Public Function ExtrudePolygon(aPolygon As IPolygon) As IMultiPatch
    Dim extrude As IExtrude = New GeometryEnvironmentClass()
    Dim baseGeometry As IGeometry = aPolygon
    Dim pZAware As IZAware = CType(aPolygon, IZAware)
    pZAware.ZAware = True
    Dim zz As IZ = CType(aPolygon, IZ)
    zz.SetConstantZ(0)
    '有効なZ値を指定して、ZSimpleを true にします。
     '有効でないZ値をもつ頂点がひとつでも存在すると、ZSimple は false になります。
     System.Diagnostics.Debug.Print(pZAware.ZSimple.ToString())
    Dim outGeometry As IGeometry = extrude.Extrude(90, baseGeometry)
    '100 のオフセットで立ち上げます。 立ち上げた結果はマルチパッチになります。
    System.Windows.Forms.MessageBox.Show("Extrude \n Output Geometry Type : " + outGeometry.GeometryType.ToString())
    Return CType(outGeometry, IMultiPatch)
End Function
