XY データを追加すると 90 度回転したような形状をとる
ナレッジ番号：5172 | 登録日：2023/07/07 | 更新日：2024/11/21
概要
XY 座標値を持ったテーブル データを使用してポイントを作成したときに、ポイント データが 90 度回転したように表示されることがあります。

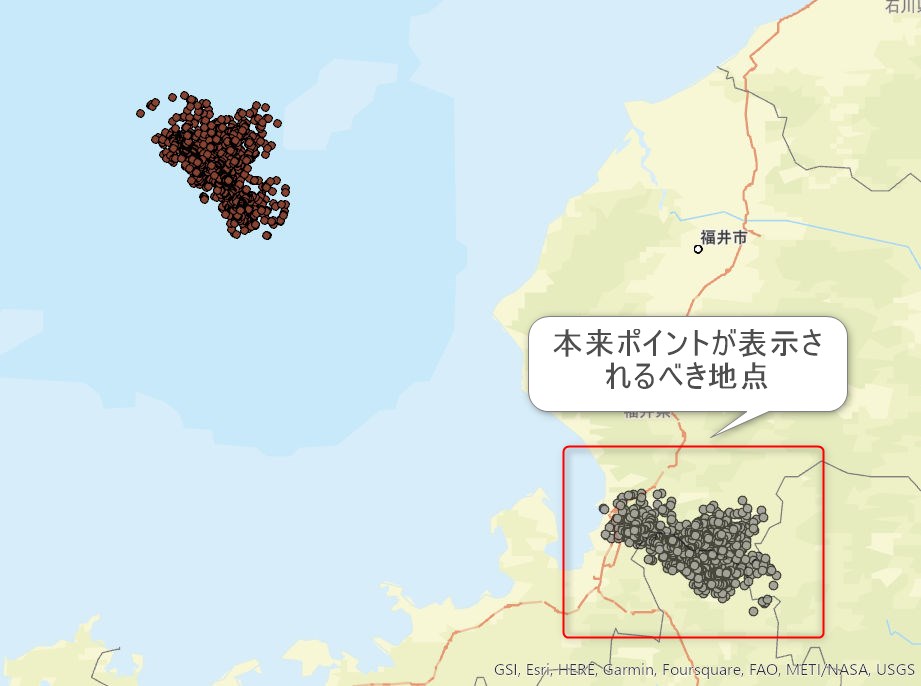

(下図) 平面直角座標系第 6 系で表示した福井県周辺。このポイント データは陸地上のデータを表現するものですが、90 度回転して海上に表示されています。
※ XY データの追加または変更を行う方法は 2 通りあります。どちらかの方法で XY データの追加、表示を行ってください。

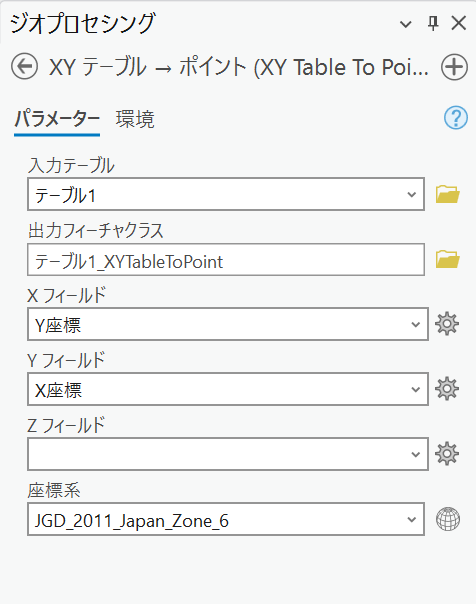

方法 1 : [解析] タブ → [ツール] → [ツールの検索] にて「XY テーブル」と入力して、[XY テーブル → ポイント] をクリックします。

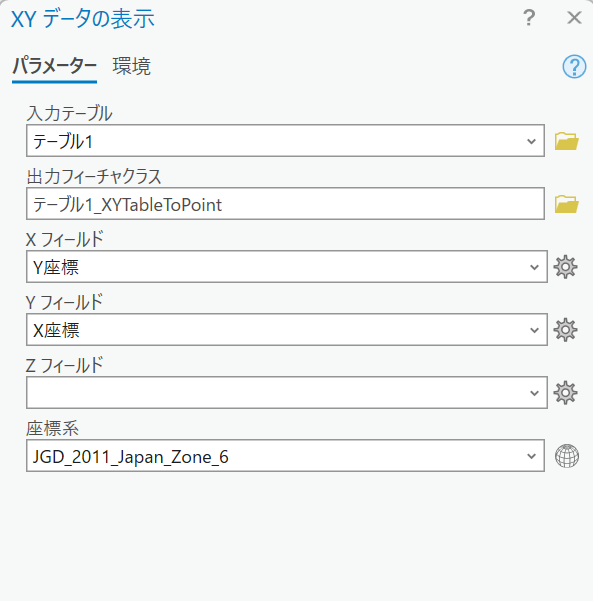

方法 2 : [コンテンツ] ウィンドウでテーブル データを右クリック → [XY データの表示] をクリックします。原因
X フィールドと Y フィールドに指定する値を逆に設定した場合に発生します。
対処方法
入力したいテーブルの Y 座標の値を [X フィールド] に、X 座標の値を [Y フィールド] にそれぞれ入力し、[実行] または [OK] をクリックします。

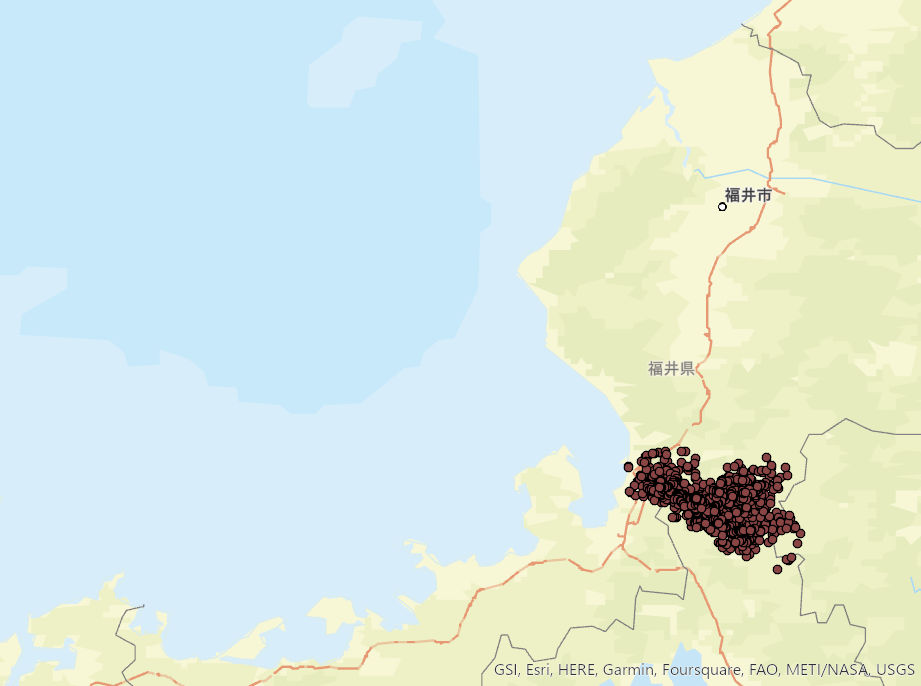

(下図) X フィールドと Y フィールドの値を変更した後の福井県周辺。データが本来の場所である福井県の陸地上に表示されています。
補足情報

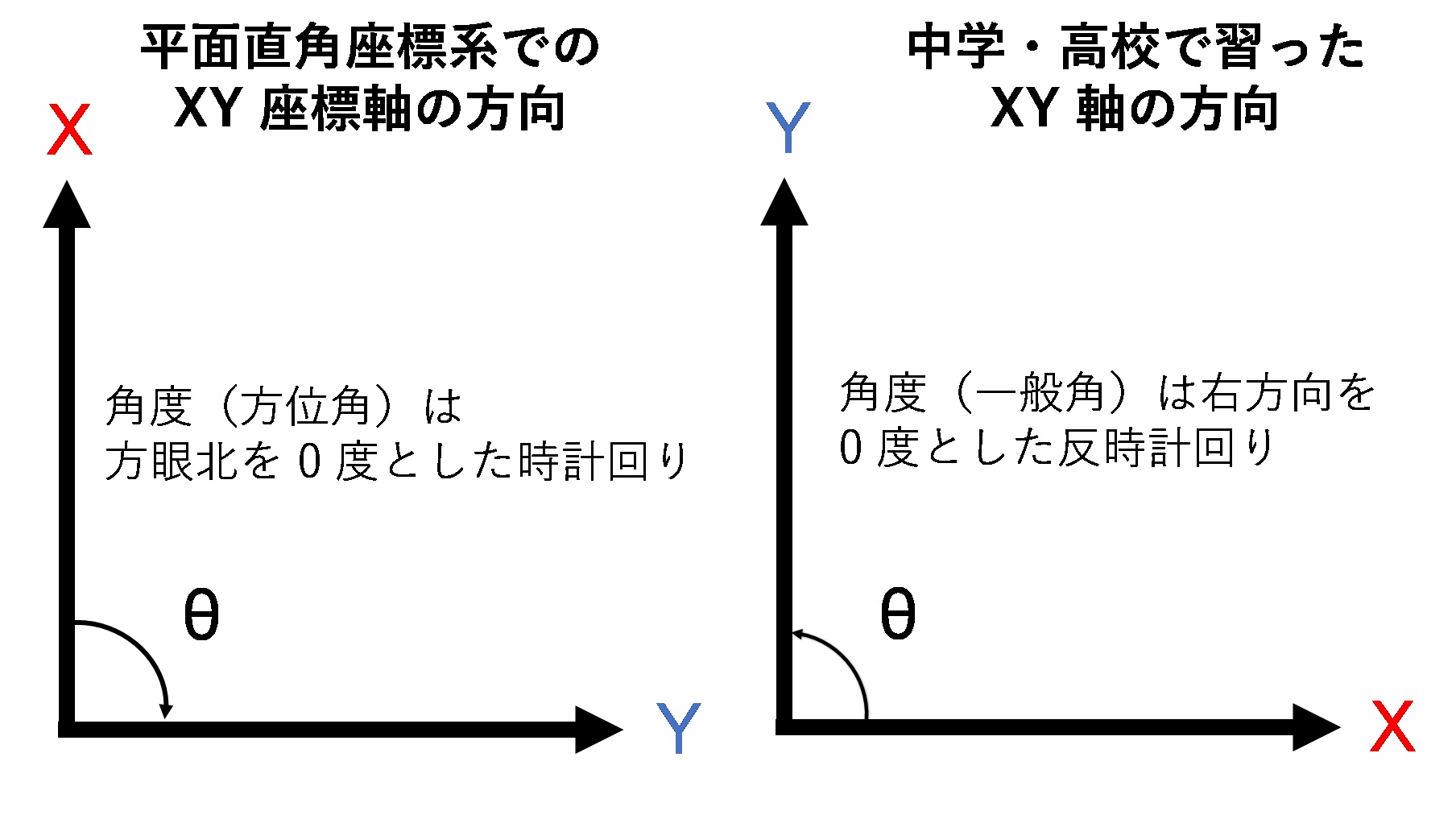

平面直角座標系の、法令上の X 軸は南北方向、Y 軸は東西方向となるため、中学、高校で学ぶ角度 (数学座標の角度) とは逆になります。 そのため X フィールドには Y 座標の値を、Y フィールドには X 座標の値を指定する必要があります。 提供される組織やデータによって、法令上のXY軸を設定している場合と、一般的な数学のXY軸で指定されている場合とがあるため、注意してください。
