ModelBuilder: ラスター関数の処理を反復したい

ナレッジ番号：3249 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

ラスター関数を適用したラスターを出力する処理をジオプロセシングツールで行うには [ラスター関数からラスターを生成 (Generate Raster From Raster Function)] ツールを使用します。
その処理を反復したい場合、ModelBuilder で [ラスターの反復] ツールを使用することで実現できます。
ここではマルチバンドラスターをグレースケール化する処理例と、シングルバンドラスターを色分けする処理例を紹介します。

処理例1: グレースケール化
処理例2: ラスターの色分け

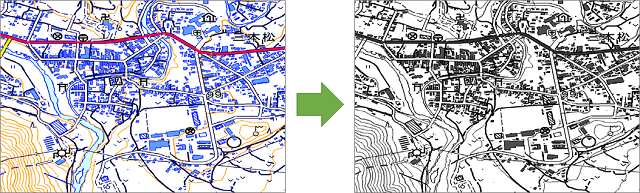

処理例1: グレースケール化

グレースケール関数を使用してラスターのグレースケール化を行います。以下のステップで処理を実行します。

ModelBuilder の [挿入] メニュー → [反復] → [ラスターの反復] ツールを実行し、ラスターの反復処理を行います。[ワークスペースまたはラスターカタログ] で、ラスターが格納されたワークスペースを指定します。
入力 / 出力ファイルがTIFF や JPEG などのファイルである場合は、 ModelBuilder の [挿入] メニュー → [モデル専用ツール] → [パスの解析] ツールを実行し、ラスターの名称部分を取得します。[解析タイプ] では「NAME」を選択します。

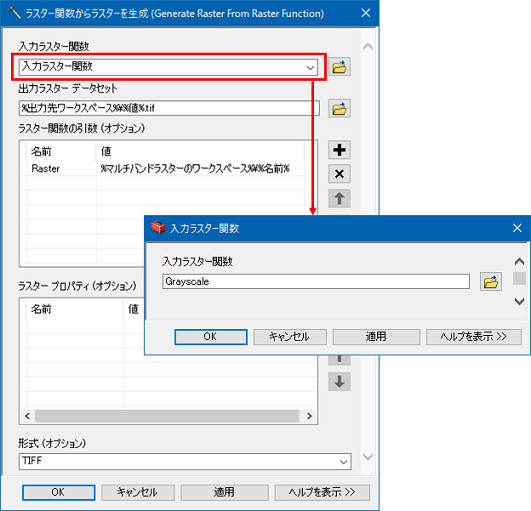

ArcToolbox → [データ管理ツール] → [ラスター] → [ラスターデータセット] → [ラスター関数からラスターを生成 (Generate Raster From Raster Function)] ツールを実行し、ラスターの出力を行います。各パラメーターは以下の通り設定します。
- [入力ラスター関数]: 「Grayscale」と入力します。
- [出力ラスターデータセット]: ラスターの出力先と名称を指定します。TIFF や JPEG などの形式で出力するには、その拡張子までご指定ください。
- [ラスター関数の引数]: [Raster] 引数の値に入力ラスターのパスから名称を指定します。
- [形式]: 出力するラスターの形式を選択します。

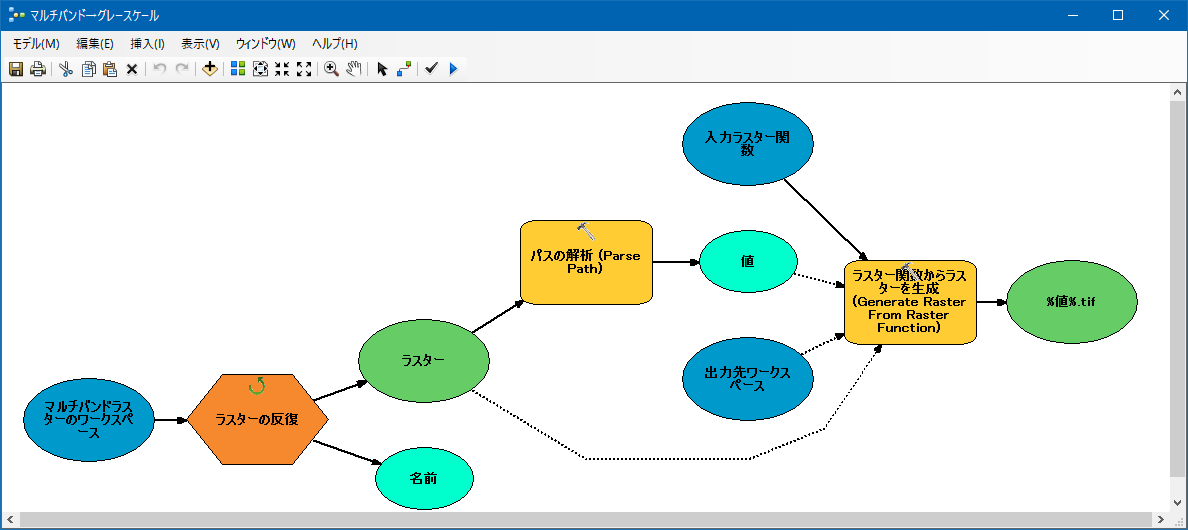

※ モデルの作成イメージは、以下の図をクリックしてご確認ください。

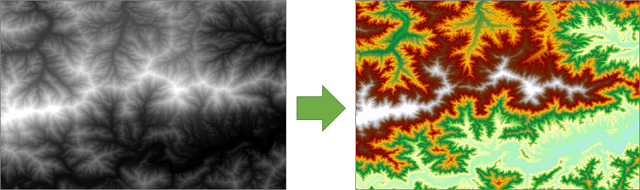

処理例2: ラスターの色分け

ラスターのシンボル設定をラスター関数テンプレートとして保存し、それを他のラスターに適用します。以下のステップで処理を実行します。

ラスターのシンボル設定や適用先のラスターによっては、処理に失敗する場合がございます。

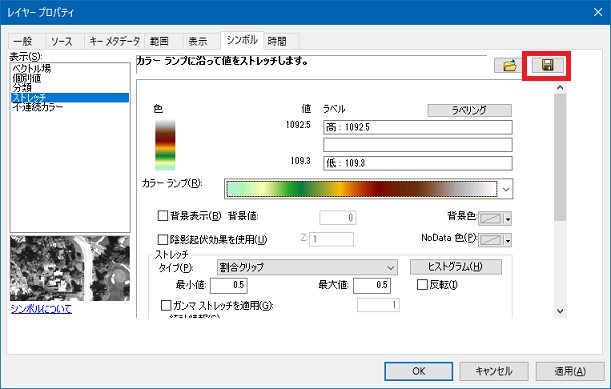

あらかじめラスターの [レイヤープロパティ] ダイアログの [シンボル] タブでシンボルの設定を行い、[ラスター関数テンプレートとしてエクスポート] ボタンをクリックします。
表示されるダイアログでラスター関数テンプレートファイル (*.rft.xml) として保存を行います。

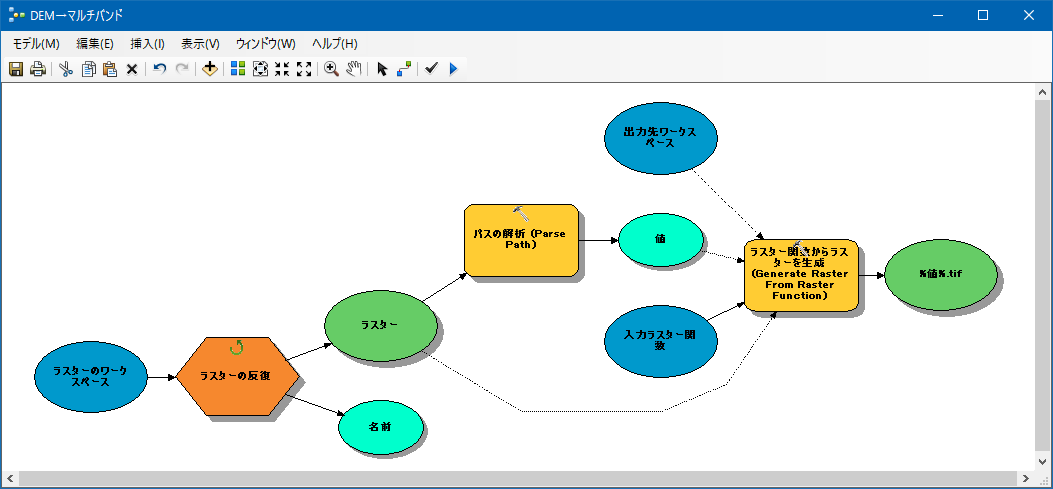

ModelBuilder の [挿入] メニュー → [反復] → [ラスターの反復] ツールを実行し、ラスターの反復処理を行います。[ワークスペースまたはラスターカタログ] で、ラスターが格納されたワークスペースを指定します。
入力 / 出力ファイルがTIFF や JPEG などのファイルである場合は、 ModelBuilder の [挿入] メニュー → [モデル専用ツール] → [パスの解析] ツールを実行し、ラスターの名称部分を取得します。[解析タイプ] では「NAME」を選択します。

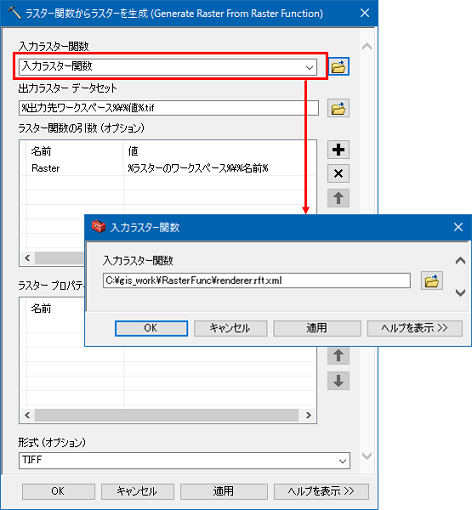

ArcToolbox → [データ管理ツール] → [ラスター] → [ラスターデータセット] → [ラスター関数からラスターを生成 (Generate Raster From Raster Function)] ツールを実行し、ラスターの出力を行います。各パラメーターは以下の通り設定します。
- [入力ラスター関数]: 手順 2 で保存したラスター関数テンプレートを指定します。
- [出力ラスターデータセット]: ラスターの出力先と名称を指定します。TIFF や JPEG などの形式で出力するには、その拡張子までご指定ください。
- [ラスター関数の引数]: [Raster] 引数の値に入力ラスターのパスから名称を指定します。
- [形式]: 出力するラスターの形式を選択します。
