ArcGIS Pro: 別のモデルの処理を呼び出したい (サブモデルの利用)

ナレッジ番号：3209 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

ModelBuilder でモデルを作成する際、行いたい処理がひとつのモデルに収まらないケースがあります。例えば以下の場合は、処理を複数のサブモデルに分けて、メインモデルで全体の処理を行う手法が有効です。

反復処理のツール（イテレーター）を複数個使用したいとき。
反復処理のツールはモデルの中で１つのみ使用可能であるため、複数のモデルを統合する方法により可能となります。
処理が複雑なモデルの処理を分かりやすく表現したいとき。
一見してモデルの処理内容がわかりにくいときは、複数のモデルに分けることで管理しやすくなります。

ここでは1つのワークスペースに存在するフィーチャクラスを１つのフィーチャクラスにマージする処理を、複数のワークスペースに対して行うためのモデルを作成します。

モデル作成の基礎

ツールボックスの追加方法

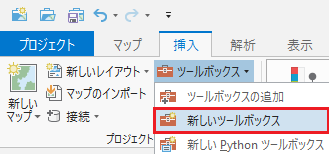

ArcGIS Pro → [挿入] タブ → [ツールボックス] プルダウンを選択 → [新しいツールボックス] を選択します。
[新しいツールボックス] 画面でフォルダーを選択 → [名前] にツールボックス名を入力して [保存] します。

ModelBuilderの表示方法

ArcGIS Pro → [解析] タブ → [ModelBuilder] ボタンをクリックしますと、空のジオプロセシングモデルが作成され、[ModelBuilder] タブが追加されます。

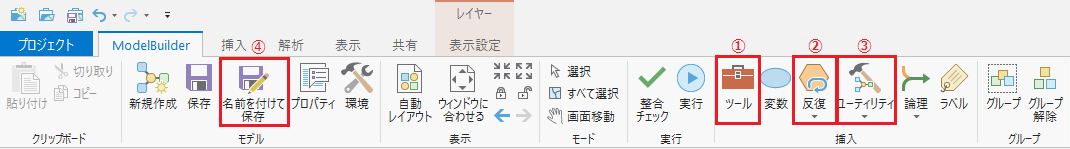

① ジオプロセシングツールの追加方法

本手順では、[マージ] ツールを利用します。
[ModelBuider] タブ → [ツール] ボタンをクリックしますと、[ジオプロセシング] ウィンドウが表示されますので、必要なツールを選択してジオプロセシングモデルにドラッグアンドドロップします。

② 反復ツールの追加方法

本手順では、[ワークスペースの反復] ツールなどを利用します。
[ModelBuider] タブ → [反復] ボタンをクリックしますと、メニューが表示されますので、必要な反復ツールを選択します。

③ ユーティリティの追加方法

本手順では、[値の収集] ツールを利用します。
[ModelBuider] タブ → [ユーティリティ] ボタンをクリックしますと、メニューが表示されますので、必要なユーティリティツールを選択します。

④ モデルの保存方法

[ModelBuider] タブ → [名前を付けて保存] ボタンをクリックします。
[モデルの保存] 画面にてツールボックスを選択 → モデルの名前を入力して [保存] します。

※[ModelBuider] タブ → [保存] でもモデルを保存することができます。この場合はモデルに任意の名前を付けることができませんので、[カタログ] ウィンドウよりモデルのプロパティを開いて名前を変更します。

補足モデルの新規作成方法

[ModelBuider] タブ → [新規作成] ボタンをクリックしますと、モデルが新規作成されます。

手順

サブモデルの作成

「ModelBuilderの表示方法」を参考に、サブモデルの作成を行います。
本手順においてのサブモデルでは、指定したワークスペース内のフィーチャクラスをマージする処理を行います。

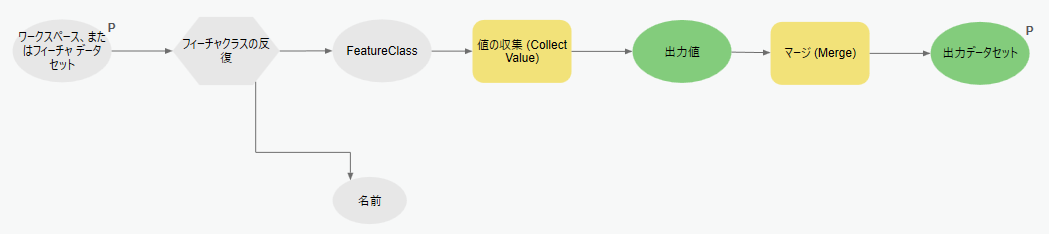

「②反復ツールの追加方法」を参考に、[フィーチャクラスの反復] ツールを配置します。
[フィーチャクラスの反復] を右クリック → [変数の作成] → [パラメーターから] → [ワークスペース、またはフィーチャデータセット] を選択します。

「③ユーティリティーの追加方法」を参考に、[値の収集] ツールを配置します。
[FeatureClass] を選択して、[値の収集] ツールと接続します（[入力の値] を選択します）。

「①ジオプロセシングツールの追加方法」を参考に、[マージ] ツールを配置します。
[出力値] ツールを選択して、[マージ] ツールと接続します（[入力データセット] を選択します）。

サブモデルにおける入力データと出力データをモデルパラメーターに設定します。今回は [フィーチャクラスの反復]ツールの「ワークスペース、またはフィーチャデータセット」と [マージ] ツールの [出力データセット] をモデルパラメーターに設定します。
「ワークスペース、またはフィーチャデータセット」を右クリックし、[パラメータ] を選択します。同様に [出力データセット] にも同じ操作を行います。

値の入力はメインモデルの方で行うため、入力の必要はありません。
[ModelBuilder] タブにて [名前を付けて保存] しますと、[モデルの保存] 画面が表示されますので、モデル名（例：Submodel）を付けて保存します。

メインモデル作成

「ModelBuilderの表示方法」を参考に、新しくメインモデル作成用のモデルを追加します。
[ModelBuilder] タブ → [新規作成] ボタンをクリックして、空のジオプロセシングモデルを作成します。

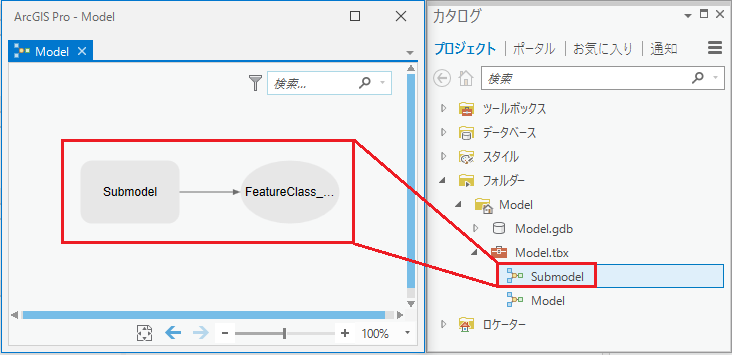

[カタログ] ウィンドウからサブモデルをジオプロセシングモデルにドラッグし、サブモデルを配置します。
「②反復ツールの追加方法」を参考に、[ワークスペースの反復] ツールを配置します。

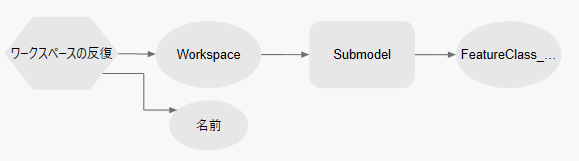

[WorkSpace] を選択してサブモデルと接続します（[ワークスペース、またはフィーチャデータセット] を選択します）。

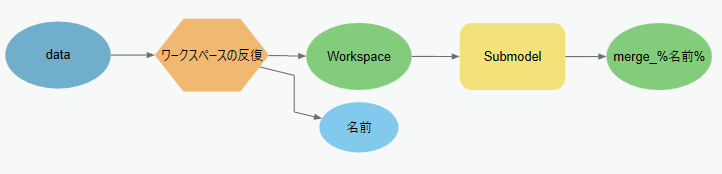

[ワークスペースの反復] ツールの [フォルダー] パラメーターや [マージ] ツールの [出力データセット] に対して値を設定します。今回は、[出力データセット] の名称にインライン変数を用いて、ワークスペースの反復で取得した [名前] 変数値を割り当てます。
[FeatureClass_Merge] をダブルクリックして、%名前% と入力しますとワークスペースの名前が出力フィーチャクラスに反映されます。
（例）merge_%名前% と入力しますと merge_＜ワークスペースの名前＞が出力フィーチャクラスに反映されます。
[保存] をクリックして、[整合性のチェック] で問題がない場合は、モデルを [実行] します。

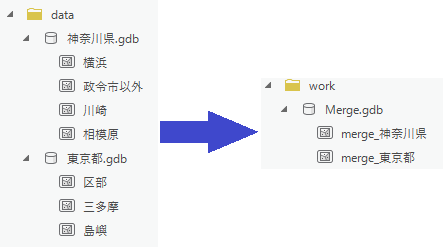

下図のように、ワークスペース (ファイルジオデータベース) 内のフィーチャクラスがマージされ、個々のフィーチャクラスとして作成されます。
