FAQ LASファイルの読み込み方法・表示方法（3D Analyst）

ナレッジ番号：3158 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

ArcGIS では複数の LAS ファイルを LAS データセットという 1 つのデータセットとして扱うことができ、ArcMap にて描画できます。
※LAS データセットとは、複数の LAS ファイルを参照して管理できるデータセットです。
※3D Analyst、Spatial Analyst エクステンション製品（Basic エディションの場合）または Standard エディションが必要です。

また [LAS データセット] ツールバーから、LAS データセットのポイントが持つ情報より、標高や傾斜角などさまざまな表示をおこなうことができます。
※3D Analyst エクステンション製品が必要です。

LAS データセット作成方法

手順

LAS データセットを作成します。

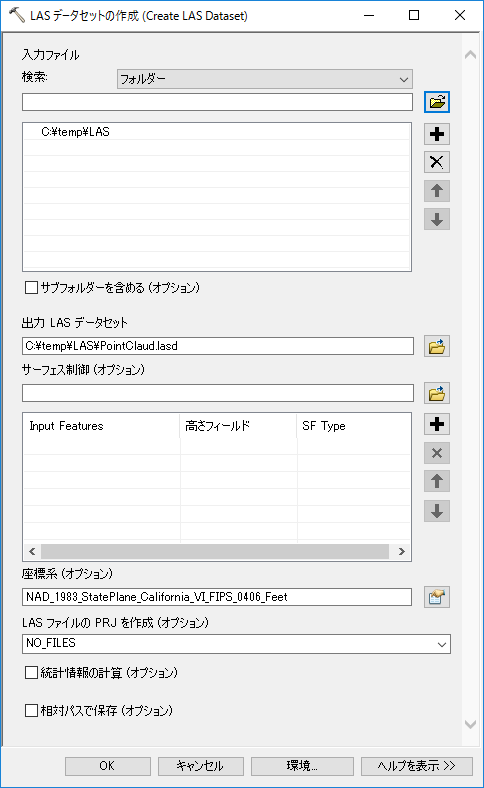

・ArcToolbox → [データ管理ツール] → [LAS データセット] → [LAS データセットの作成 (Create LAS Dataset)] ツール
[入力ファイル]: LAS ファイル自体か LAS ファイルが保存されているフォルダーを選択（複数選択可）
[出力 LAS データセット]: 出力 LAS データセットのファイル名とフォルダーの場所を設定
[座標系]: LAS ファイルの座標系

※必要に応じて LAS データセットに LAS ファイルを追加したり削除したりできます。
（LAS ファイルの追加）
・ArcToolbox → [データ管理ツール] → [LAS データセット] → [LAS データセットにファイルを追加 (Add Files to LAS Dataset)] ツール
（LAS ファイルの削除）
・ArcToolbox → [データ管理ツール] → [LAS データセット] → [LAS データセットからファイルを削除 (Remove Files from LAS Dataset)] ツール

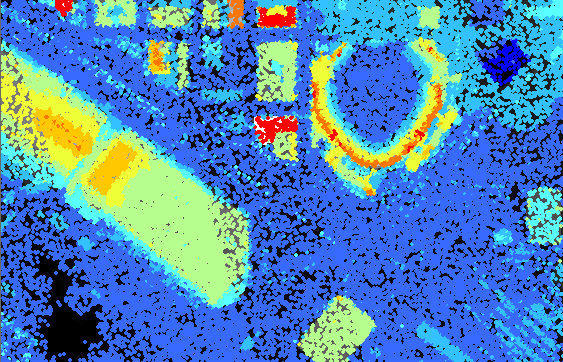

LAS データセット例

LASデータセット表示方法

準備

ArcMap に LAS データセットを表示します。
ArcMap メニュー → [カスタマイズ] メニュー → [ツールバー] → [LAS データセット] ツールバーを選択します。
※[LAS データセット] ツールバーがグレーアウトしている場合には、ArcMap → [カスタマイズ] メニュー → [エクステンション] を選択して [3D Analyst] にチェックを入れておく必要があります。

操作方法

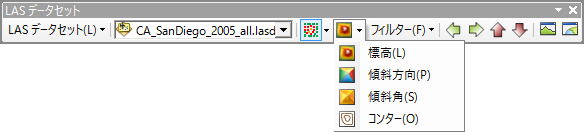

[サーフェス表示] プルダウンより標高、傾斜方向、傾斜角とコンター（等高線）を表示します。

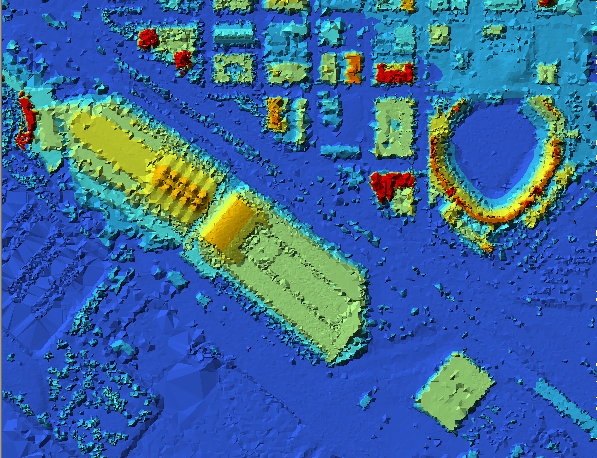

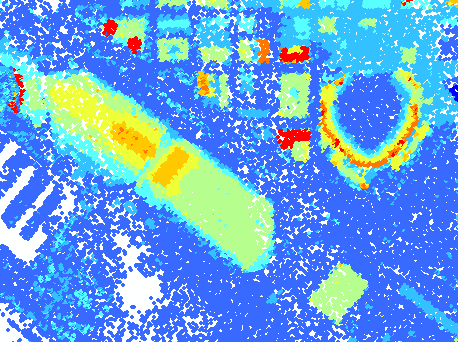

標高　　　　　　　　　　　　　　　　　　　　　　　　　　 傾斜方向
　

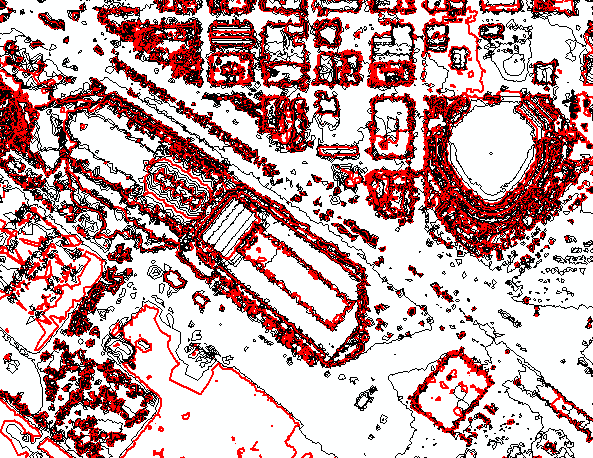

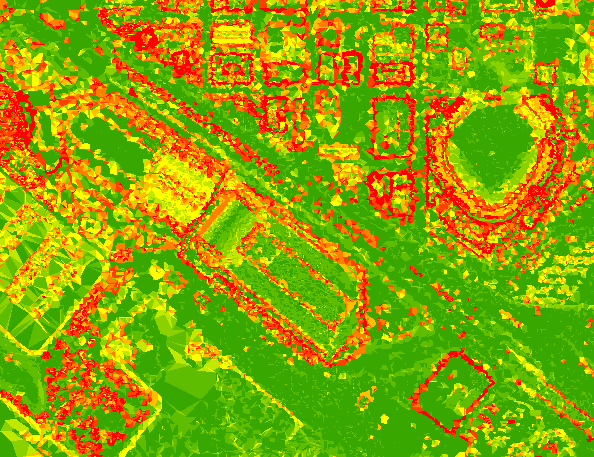

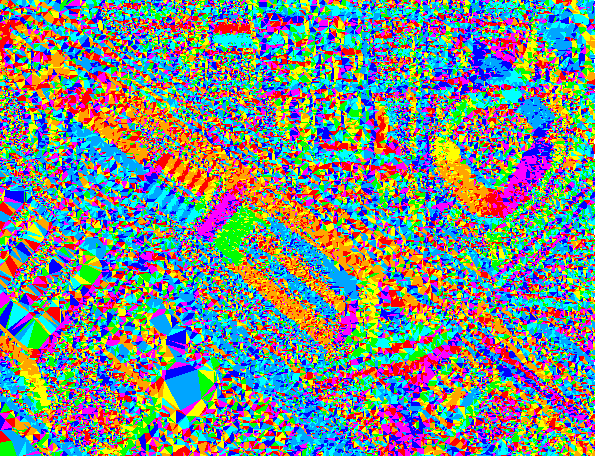

傾斜角 　　　　　　　　　　　　　　　　　　　　　　　　　 コンター（等高線）
　

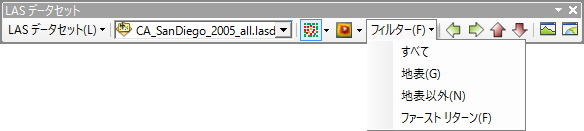

[フィルタ] プルダウンより、すべてのポイント、地表のポイント、地表以外のポイントなどの表示を切り替えることができます。

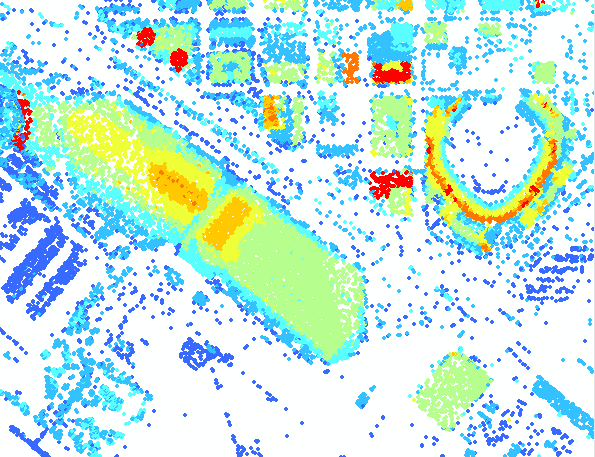

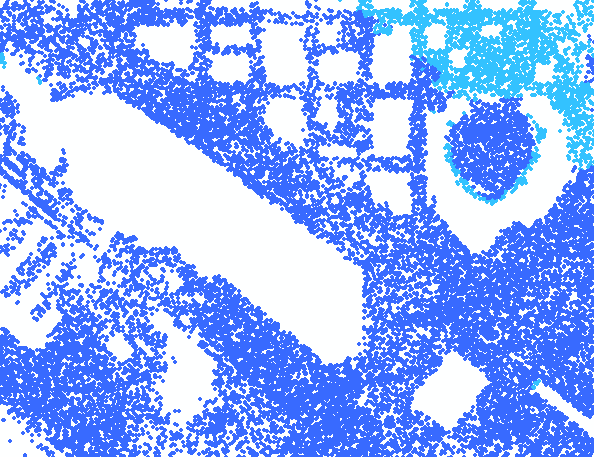

地表　　　　　　　　　　　　　　　　　　　　　　　　　　 地表以外
　
すべて
[LAS データセットの断面図ビュー] より、ラインを描画して断面図を表示することができます。また距離計測を行うことができます。

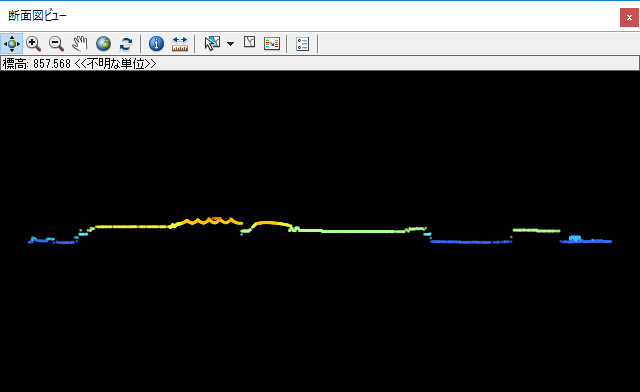

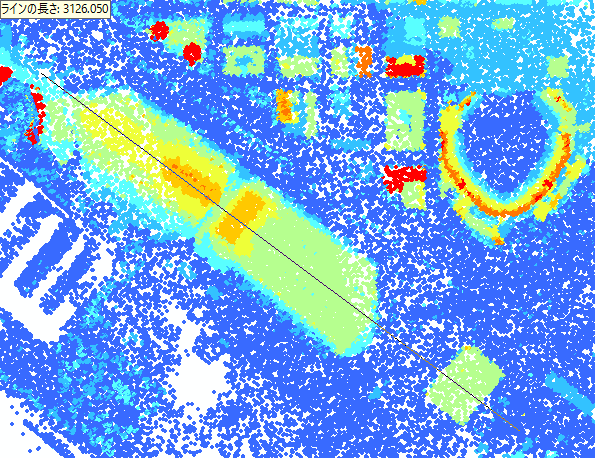

距離計測（ラインを描画） 　　　　　　　　　　　　　　　　 断面図の表示
　
[LAS データセットの 3D ビュー] より、表示範囲内を 3D 表示することができます。

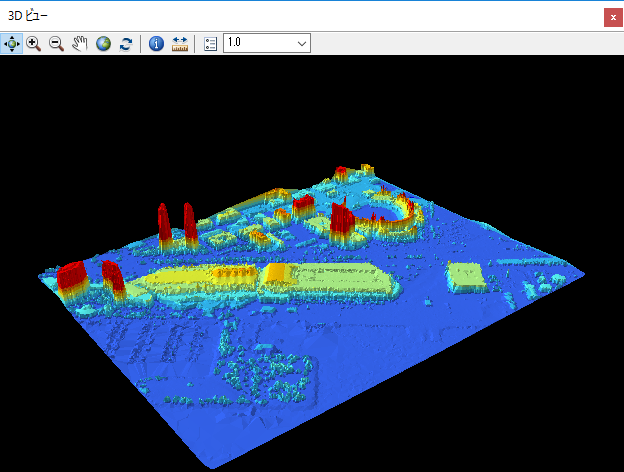

（標高での表示例）
