アノテーションのシンボルを一時的に変更したい (代替シンボル)
ナレッジ番号：3146 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
[フィーチャクラス プロパティ] より代替シンボルを設定することで、アノテーションの属性テーブルの値からカラーやサイズを設定できます。
※本 FAQ では、市町村名のアノテーションに対して、市名： 赤、町名： 青、村名： 緑 といった代替シンボルの設定を行います。代替シンボルはアノテーションのシンボル カラーやサイズを一時的に変更したい場合に利用すると便利です。
手順

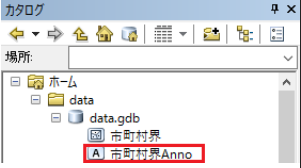

- [カタログ] ウィンドウにあるアノテーション フィーチャクラスをダブルクリックして [フィーチャクラス プロパティ] を表示します。

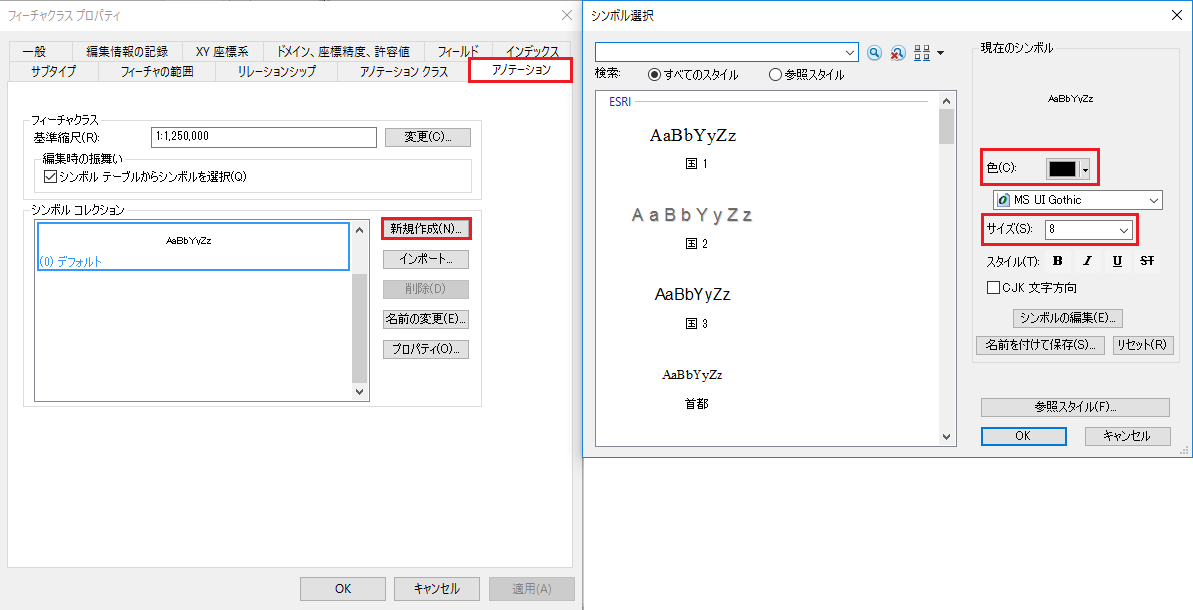

- [フィーチャクラス プロパティ] の [アノテーション] タブを選択して、[シンボル コレクション] の右にある [新規作成] ボタンをクリックして、カラーやサイズを設定することで新しい代替シンボルを作成します。

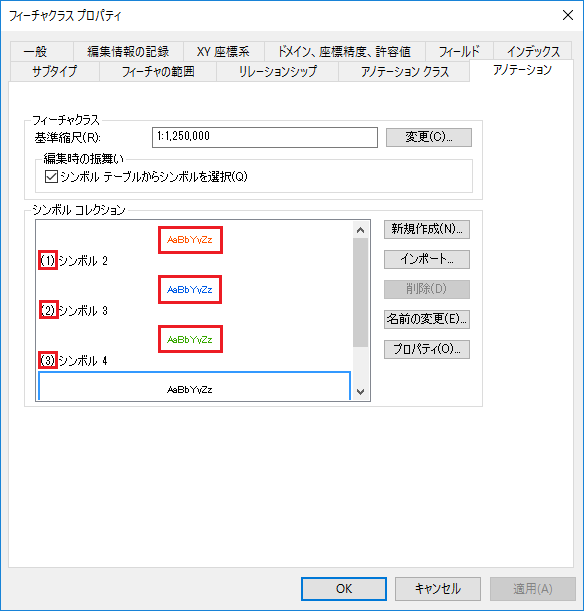

- [シンボルコレクション] に代替シンボルが作成されます。代替シンボル名の左側に表示されている値（括弧内にある値）を確認します。

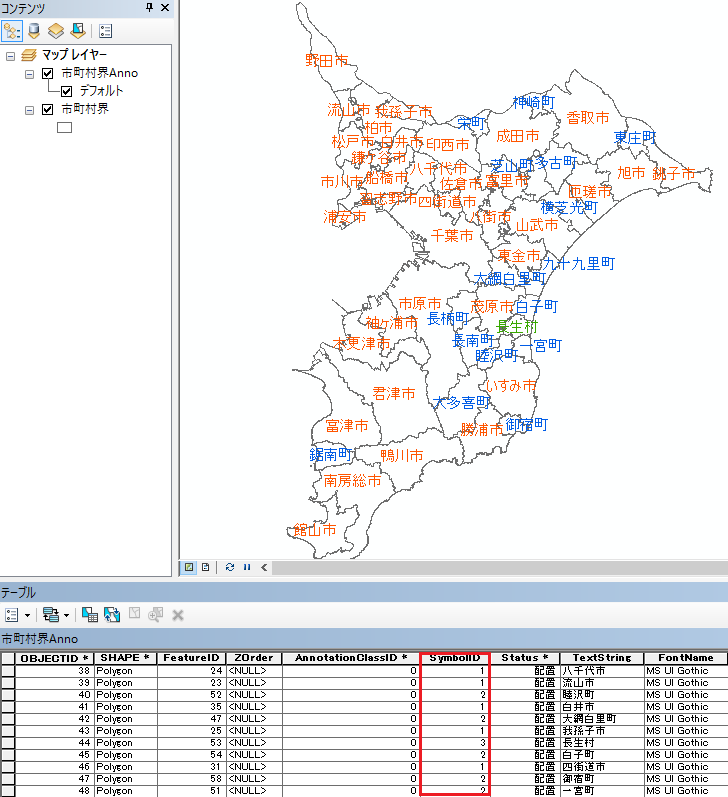

- アノテーション フィーチャクラスの属性テーブルを開き、[SymbolID] フィールドの属性値を変更していただきますと、代替シンボルのとおりにカラーやサイズが変更されます。
属性値を 0 にしますと、元の状態に戻ります。
補足情報
属性テーブルを編集したい場合は、以下の手順で行ってください。
- ArcMap → [カスタマイズ] メニュー → [ツールバー] → [エディター] を選択します。
- [エディター] ツールバー → [エディター] メニュー → [編集の開始] を選択します。
- アノテーション フィーチャクラスの属性テーブルにて、[SymbolID] フィールドの値を変更します。
- [エディター] ツールバー → [エディター] メニュー → [編集の保存] / [編集の終了] を選択します。
- [カタログ] ウィンドウにあるアノテーション フィーチャクラスをダブルクリックして [フィーチャクラス プロパティ] を表示します。
