矢印シンボルを設定しているラインがポイントに被らないように表示する方法
ナレッジ番号：3017 | 登録日：2023/05/29 | 更新日：2024/11/21
説明

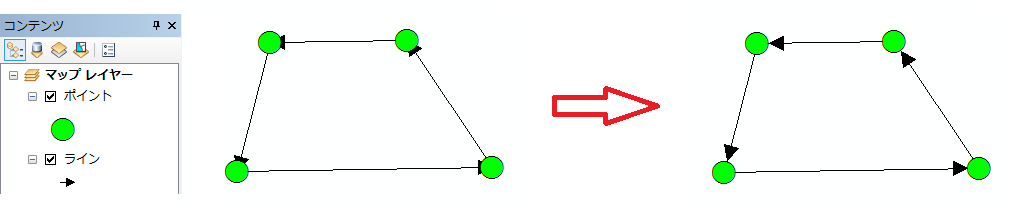

下図のように矢印シンボルを表示させる方法を説明します。
手順
- [コンテンツ] ウィンドウ上でラインの矢印シンボルをクリックします。

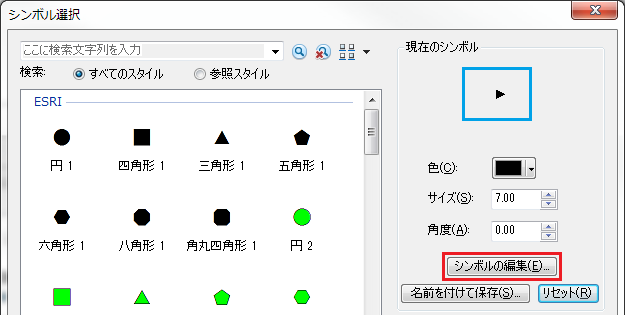

- [シンボル選択] ダイアログで [シンボルの編集] をクリックします。

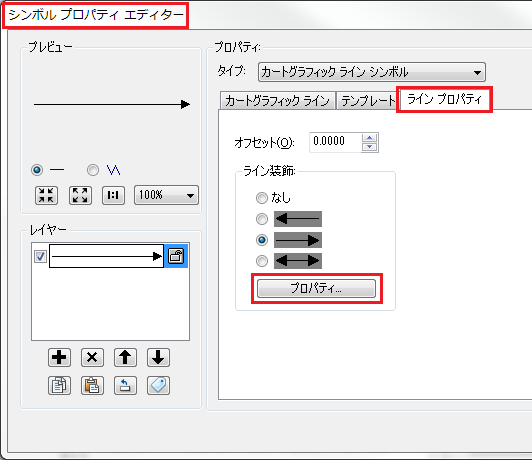

- [シンボル プロパティ エディター] ダイアログで [ライン プロパティ] タブ → [プロパティ] をクリックします。

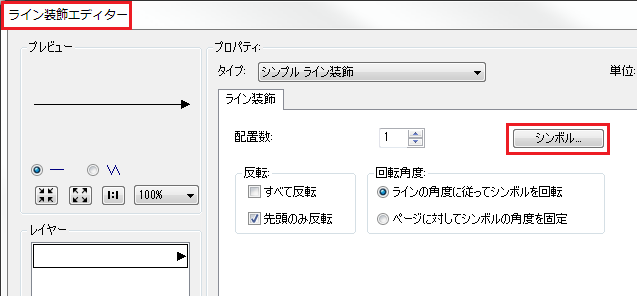

- [ライン装飾エディター] ダイアログで [シンボル] をクリックします。

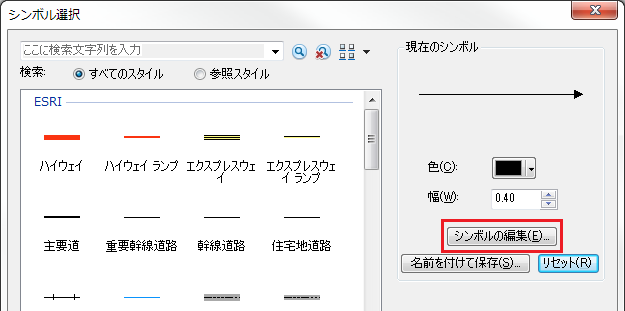

- [シンボル選択] ダイアログで [シンボルの編集] をクリックします。

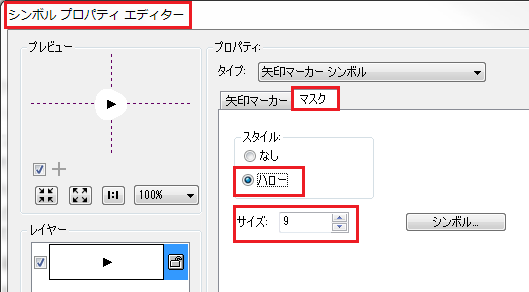

- [シンボル プロパティ エディター] ダイアログの [マスク] タブにて [ハロー] にチェックを入れ、[サイズ] の値を「9」などに変更します。
※ このサイズは、実際にシンボルを適用して、調節していただく必要があります。

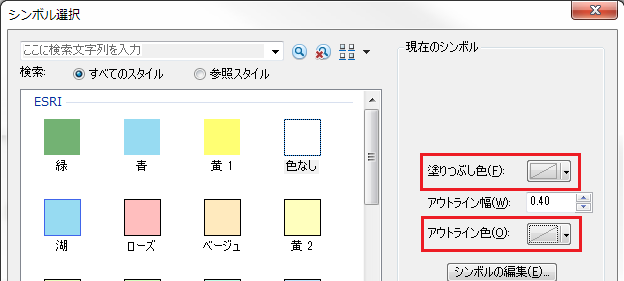

※ また、[矢印マーカー] タブにて、矢印の幅・長さを変更することが可能です。 - [シンボル] ボタンをクリックし、[シンボル選択] ダイアログにてハローの [塗りつぶし色] と [アウトライン色] として 「色なし」 を選択します。
- [OK] ボタンをクリックして、すべてのダイアログを閉じます。
