メートル、度以外の単位で作成されたデータを読み込みたい

ナレッジ番号：2924 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

メートル単位で作成した投影座標系のデータと、センチメートルやミリメートルで作成したデータが重ならない場合、座標系の単位をセンチメートルやミリメートルからメートル単位に変更することで、重ね合わせることができます。同様に、ミリ秒単位で作成した地理座標系のデータを、度単位に変更することができます。
具体的には、座標系の単位をミリメートル、ミリ秒などに変更することでデータを正しい位置に表示し、メートルや度単位の座標に変換するため [投影変換] を行います。

ミリメートル→メートルの例
ミリ秒→度の例

ミリメートル→メートルの例

ここでは、ミリメートルの単位で作成されたデータの単位をメートルに変更する手順について説明します。

ArcToolbox → [データ管理ツール] → [投影変換と座標変換] → [投影法の定義（Define Projection）] ツールを起動します。

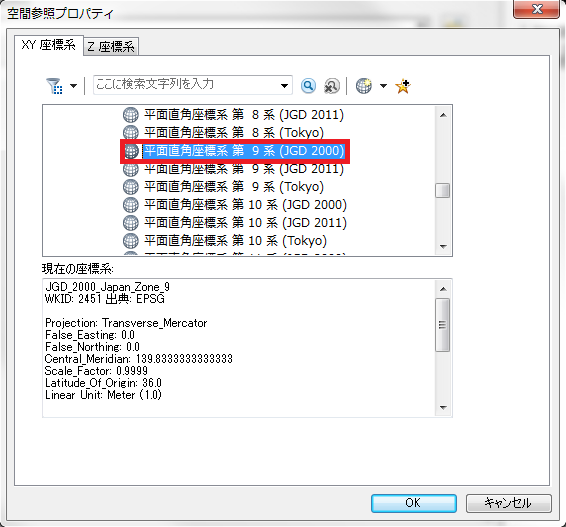

図①の画面で示す通り、[座標系] の設定で投影座標系の 1 つをダブルクリックします。

図①

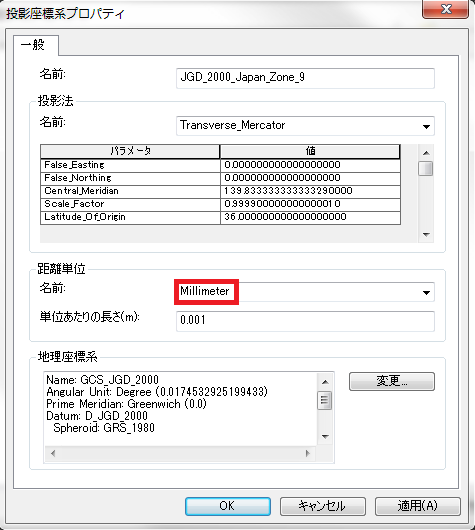

[投影座標系プロパティ] が表示されますので、[距離単位] を「Millimeter」（図②）に設定します。
※センチメートルにしたい場合は、「Centimeter」に設定します。

図②

[OK] ボタンをクリックします。
[投影変換（Project）] ツールにてメートル単位に変換します。
ArcToolbox → [データ管理ツール] → [投影変換と座標変換] → [フィーチャ] → [投影変換（Project）] ツールを起動します。

[座標系] の設定の際に、図③の画面で投影座標系の 1 つをダブルクリックします。

図③

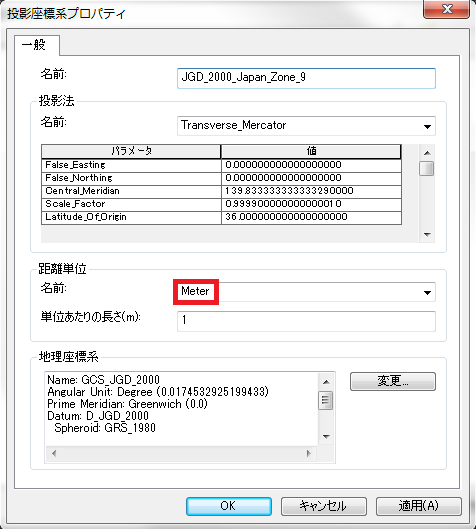

[投影座標系プロパティ] が開きますので、[距離単位] が「Meter」（図④）であることを確認します。

図④

[OK] ボタンをクリックします。

※ 対象データがCADである場合は投影変換処理が行えません。そのため、手順1の後に ArcToolbox → [変換ツール] → [ジオデータベースへ変換] → [CAD → ジオデータベース] ツールを実行して、フィーチャクラスへ変換してください。

ミリ秒→度の例

ArcToolbox → [データ管理ツール] → [投影変換と座標変換] → [投影法の定義（Define Projection）] ツールを起動します。
[座標系] パラメーターで、対象データの座標系定義に使用された地理座標系をダブルクリックします。[地理座標系プロパティ] ダイアログが表示されます。
[角度単位] 欄の [名前] で「Milliarcsecond」（ミリ秒）を選択し、 [OK] ボタンですべてのダイアログを閉じます。
[投影変換（Project）] ツールで、度単位に変換します。
ArcToolbox → [データ管理ツール] → [投影変換と座標変換] → [フィーチャ] → [投影変換（Project）] ツールを起動します。
[出力データの座標系] で、出力データの座標系を設定します。度単位の変換する場合は、[空間参照プロパティ] ダイアログで地理座標系のものをダブルクリックし [角度単位] 欄の名前が「Degree」であることを確認します。
その他のパラメーターを設定し、 [OK] ボタンで処理を開始します。
