ラベルの引出し線や吹出しの作成方法

ナレッジ番号：2900 | 登録日：2023/05/29 | 更新日：2023/06/21

ラベルを引出し線付きや四角い吹出しで表現する方法をご紹介します。

コンテンツウィンドウにてラベリングしているレイヤを右クリック → [プロパティ] → [ラベル] タブ → [このレイヤのラベルを表示] チェックボックスをオンにし、[ラベルフィールド] を選択します。

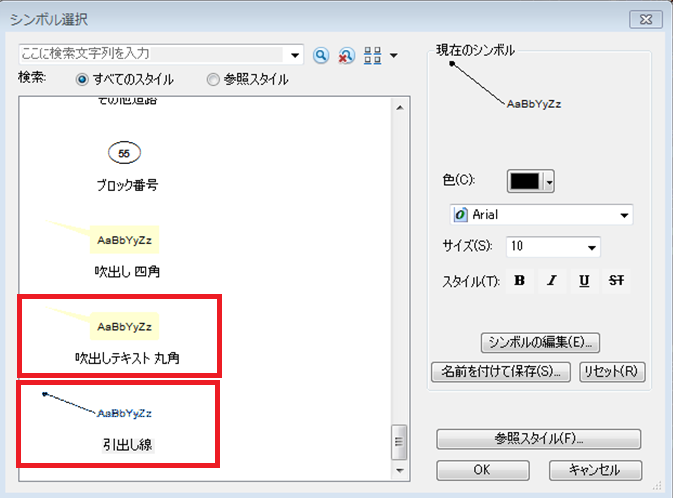

[シンボル] ボタンをクリックすると [シンボル選択] ダイアログが表示されます。スタイルの一覧から「引出し線」または「吹出しテキスト」を選択します。

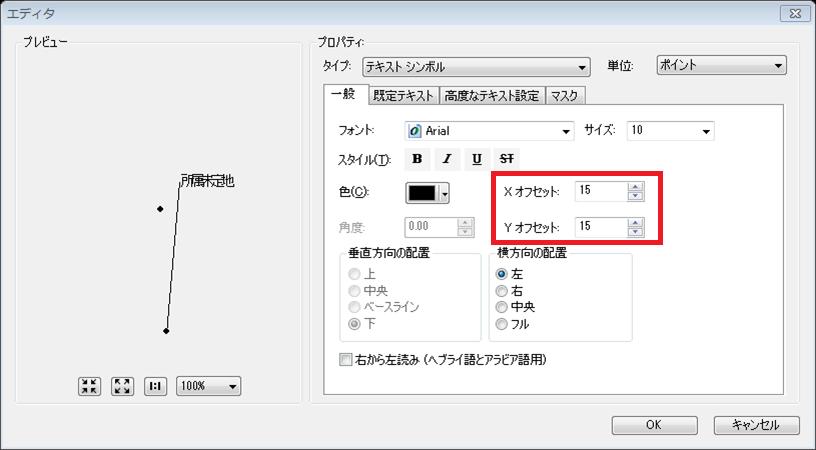

[シンボル編集] ボタンをクリックすると [エディタ] ダイアログが表示されます。[一般] タブの [X オフセット] と [Y オフセット] でラベルの位置を決めます。
※ 引出し線や吹出し口が表示されない場合は [X オフセット] と [Y オフセット] に大きな数字を入力することで改善することがあります。

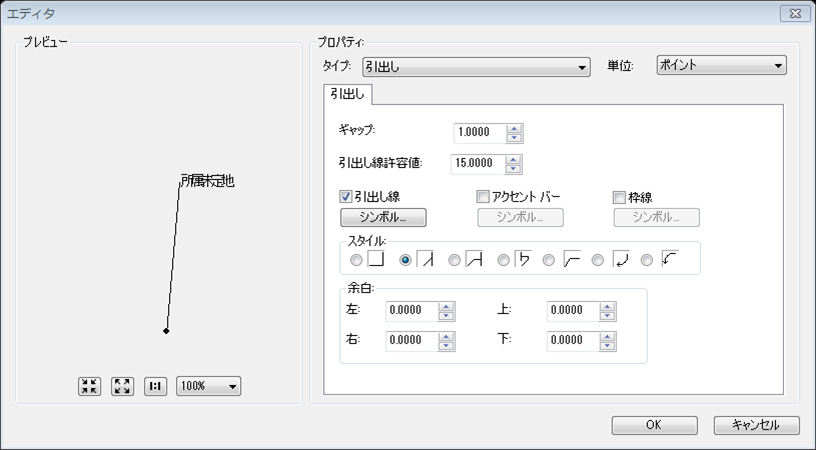

更に詳細に引出し線のデザインなどを設定したい場合は、[エディタ] ダイアログの [高度なテキスト設定] タブ → [テキスト背景] チェックボックスをオンにし、[プロパティ] をクリックします。引出し線や吹出しのシンボルやスタイルを変更することができます。

手順 3 の [Xオフセット] や [Y オフセット] だけではラベルが希望する位置に表示されない場合は、Maplex ラベルエンジンを使用して位置の設定を行います。

[カスタマイズ] メニュー → [ツールバー] → [ラベリング] をクリックします。

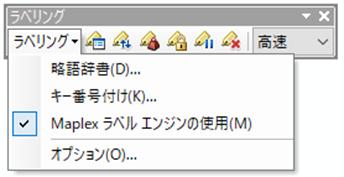

[ラベリング] ツールバー上の [ラベリング] → [Maplex ラベルエンジンの使用] にチェックを入れます。
[ラベリング] ツールバー上の [ラベルマネージャー] をクリックします。

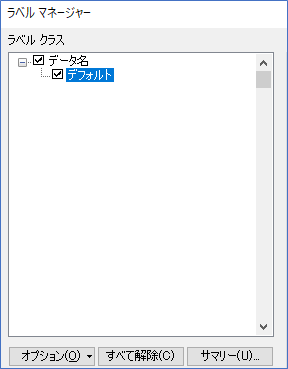

[ラベルマネージャー] ダイアログにて、[ラベルクラス] 欄でラベリングしたいレイヤーの直下にある [デフォルト] を選択します。

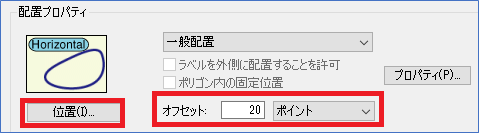

[配置プロパティ] 欄の [位置] で任意の配置場所を選択し [オフセット] にオフセットする任意の距離を入力します。[位置] の選択肢には、一部オフセットを指定できない場合もあります。
