標高値を持つラスタから傾斜方向を算出する方法

ナレッジ番号：2886 | 登録日：2023/05/29 | 更新日：2023/06/21

概要

標高値を持つ画像（DEM）から傾斜方向を算出するには、画像解析ウィンドウを利用する方法と、Spatial Analyst を利用する方法があります。

[画像解析] ウィンドウのご利用には、エクステンションのライセンスを必要としません。

画像解析ウィンドウを利用する方法
[傾斜方向] 関数を利用します。
Spatial Analyst を利用する方法
ArcToolbox → [Spatial Analyst] ツール → [サーフェス] → [傾斜方向 (Aspect)] ツールを利用します。

注意点

標高値を持つ画像は、投影座標系（メートル単位）である必要があります。もし標高値を持つ画像が地理座標系（緯度経度単位）であれば、投影座標系に投影変換してください。
※ArcToolbox → [データ管理] ツール → [投影変換と座標変換] → [ラスタ] → [ラスタの投影変換 (Project Raster)] ツール

ArcGIS バージョン 10.5 より地理座標系（緯度経度単位）の DEM であっても、メートル単位の鉛直座標系（例：[EGM2008 Geoid]）を定義することで、傾斜角や傾斜方向を算出できるようになりました。

手順（画像解析ウィンドウ）

ArcMap に標高値を持つ画像を追加します。

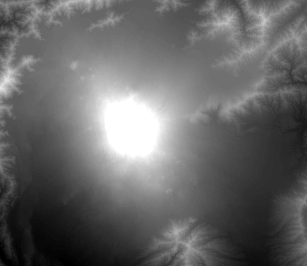

標高値を持つ画像（DEM）

ArcMap [ウィンドウ] メニュー → [画像解析] をクリックし、[画像解析] ウィンドウを表示します。
[画像解析] ウィンドウのレイヤリスト上で標高値を持つ画像を選択します。選択されるとハイライトします。

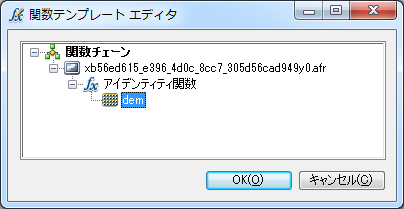

[画像解析] ウィンドウ [処理] 欄にある [関数の追加] ボタンをクリックして、[関数テンプレートエディタ] 画面を開きます。

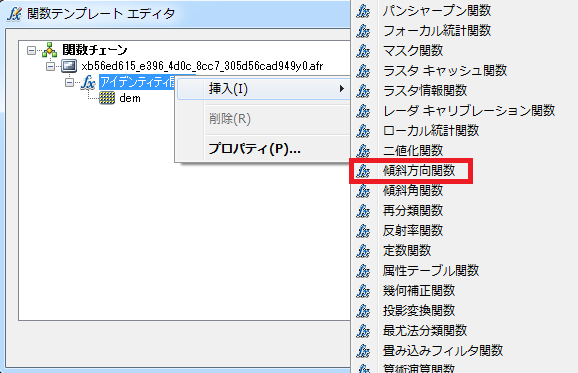

[関数チェーン] の [アイデンティティ関数] を右クリックしてメニューを開き、[挿入] → [傾斜方向関数] と進み [ラスタ関数プロパティ] を開きます。

[OK] ボタンをクリックしますと、ArcMap上に傾斜方向のレイヤが追加されます。

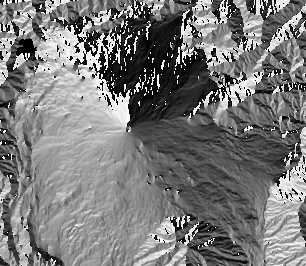

傾斜方向を表した画像の例
傾斜方向および再分類画像は仮想的に生成されたものになります。ディスク上の画像データとして保存したい場合は、[画像解析ウィンドウ] の [エクスポート] からエクスポートします。
