円形のバッファが楕円で表示される。正円で表示したい。
ナレッジ番号：2639 | 登録日：2023/05/29 | 更新日：2024/11/21
概要
ポイント フィーチャからバッファーを作成し表示すると、正円であるはずなのに横に伸びて (歪んで) 表示されることがあります。
原因
ArcMap のデータ フレームの座標系が地理座標系に設定されていることに起因しています。地理座標系のまま地図を表示した場合、高緯度になるほど 1度あたりの経度間の実距離が短くなるため地図のゆがみが大きくなり、南北につぶれた表現となります。
※データ フレームに適用された座標系を確認する方法は以下のFAQをご覧ください。
ArcMapに追加したデータフレームやレイヤの座標系を確認するには？
（下図）地理座標系（JGD2000）で表示した場合の札幌駅周辺。円バッファが楕円になり、格子状の区画も歪んでいます。
回避方法
[表示] メニュー → [データ フレーム プロパティ] をクリックして、 [データ フレーム プロパティ] の [座標系] タブにて、データ フレームの座標系を平面直角座標系やUTM 座標系などの投影座標系に指定してください。

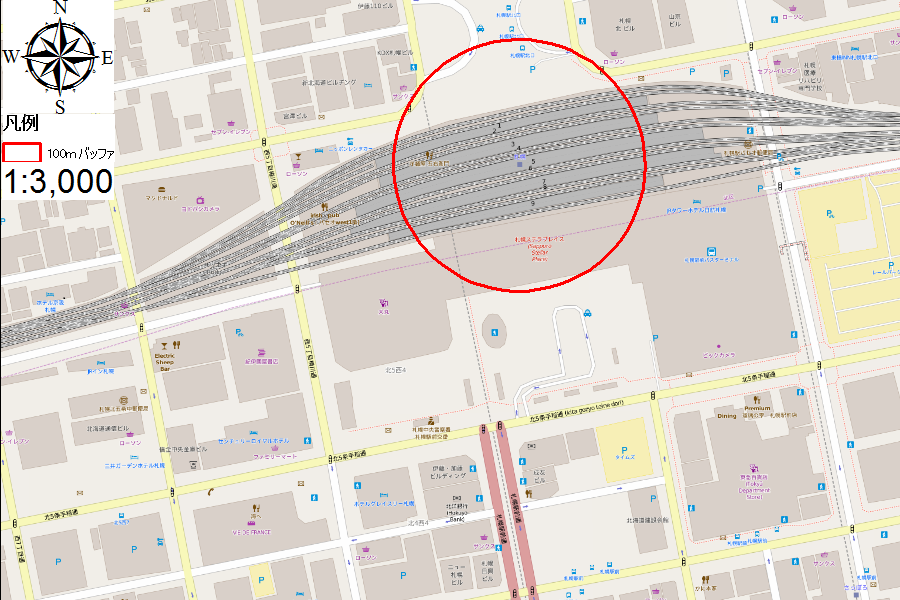

（下図）投影座標系の平面直角座標系第 11 系 (JGD2000) で表示した場合の札幌駅周辺。バッファが円で表示され格子状の区画も正方形で表示されています。
