整数値ラスタにカラーマップインデックス（RGB 情報）を作成するには

ナレッジ番号：2497 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

整数のセル値を持つラスターデータの属性テーブルにカラーマップインデックス（RGB 情報）を作成することができます。

前提条件

ラスターデータはピクセル値が整数値の 1 バンド（カラーマップ画像、主題画像）からなる必要があります。

手順

ラスターデータにVATテーブル（属性テーブル）を作成します。もしラスターデータが VAT テーブルを持っていない場合には、
・ArcToolbox → [データ管理ツール] → [ラスター] → [ラスタープロパティ] → [ラスター属性テーブルの構築（Build Raster Attribute Table）]　ツールを使用して作成します。
属性テーブルを開き、3つのフィールドを新規で作成します。属性テーブルの右下の[オプション] → [フィールドの追加]より作成します。
フィールドの[種類]には[Double]を指定し、[名前]には　Red、Green、Blue　の順番で作成します。
[表示] → [ツールバー] → [エディタ]をクリックし、[エディタ]ツールバーを起動し、[エディタ] → [編集の開始]をクリックします。

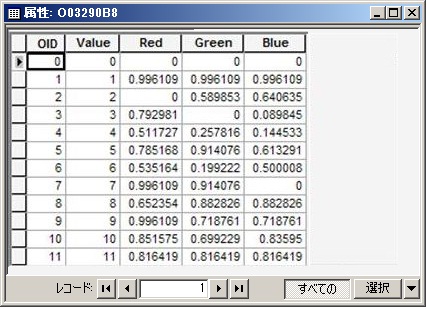

各ピクセルのレコード（行）に任意のRGB値を２の手順で作成したRed、Green、Blueのそれぞれのフィールドに255に対するパーセントで値を入力していきます。例えば50という値を入力する場合には、0.196078(50/255=0.196078)を入力します。
[エディタ]ツールバーを起動し、[エディタ] > [編集の終了]をクリックし、「編集を保存しますか」というメッセージで [はい] をクリックし、編集を終了し、入力した属性テーブルへ反映されているかを確認します。
属性を編集したラスターレイヤをArcMapの [コンテンツ] ウィンドウで右クリック > [削除]をクリックします。
テーブルオブコンテンツから削除したラスタデータを再度ArcMapに追加し、作成したカラーマップを認識させます。
ラスターレイヤを右クリックし[プロパティ] > [シンボル]タブをクリックします。
[表示]部分に[カラーマップ]が表示されているのを確認し、[カラーマップ]をクリックし、[OK]をクリックします。ラスターレイヤは作成したカラーマップの値で表示されます。
