ベクターの位置を補正したい （アジャスト）
ナレッジ番号：2468 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
フィーチャを他のフィーチャの頂点に合わせて移動させる場合は、 アジャスト 機能を使用します。アジャストは、フィーチャの位置を補正する機能で、エディター機能と合わせて使用します。
手順
- 移動させたいフィーチャをコンテンツ ウィンドウに追加します。
- [エディタ] ツールバーを表示し、[エディタ] メニューから [編集の開始] を選択します。
- [エディタ] ツールバーの [エディタ] メニューから [その他の編集ツール] → [アジャスト] を選択します。
- [アジャスト] ツールバーの [アジャスト] メニューから [アジャストデータの設定] を選択します。

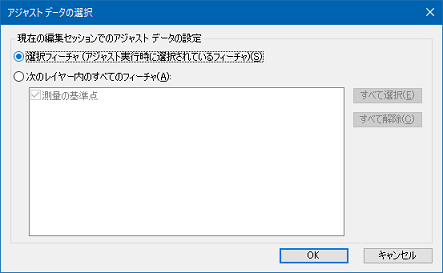

- どのフィーチャを移動させるかの設定を行います。
（選択フィーチャのみ、または選択したレイヤ内のフィーチャすべて）
- 「アジャストの方法」を選択します。この例の場合は、「アフィン変換」を選択しました。
- [アジャスト] ツールバーの [新しい移動リンク] をクリックします。

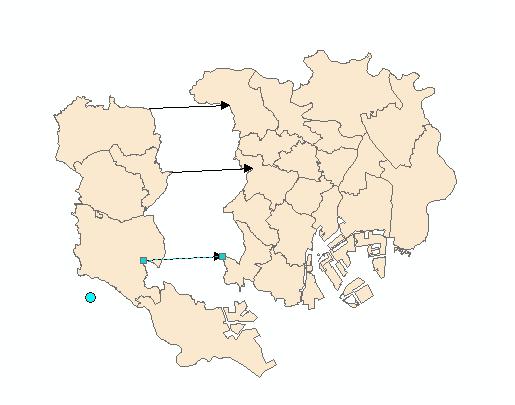

- 移動させるフィーチャの頂点をクリックし、次に移動先のフィーチャ上の頂点をクリックして移動リンクを作成します。
- デフォルトの移動方法の場合、3点以上のリンクが必要のため、作業7と8を繰り返し 3 点以上の移動リンクを作成します。

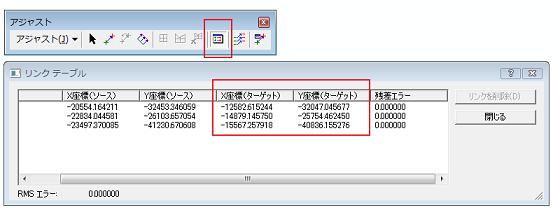

※正確な位置情報をもとに移動させたい場合や、移動する先の座標値がわかっている場合は、適当なリンクを作成後、リンクテーブルを開き、ターゲット座標値部分に移動先の座標値を入力しなおします。

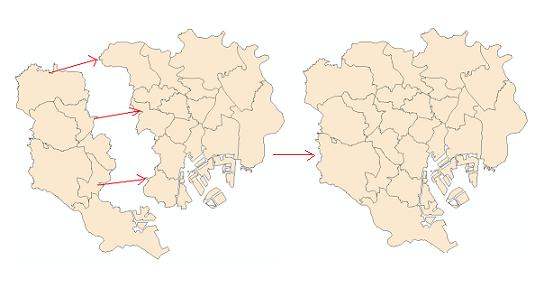

- [アジャスト] ツールバーの [アジャスト] メニューから [アジャスト] を選択しますと、フィーチャが移動します。
- [エディタ] ツールバーの [エディタ] メニューから [編集の保存]、[編集の終了] を選択します。
