多重リングバッファを作成するには？（バッファ処理ウィザード）

ナレッジ番号：1738 | 登録日：2023/05/29 | 更新日：2024/11/21

概要

多重リングバッファを作成する方法として、様々な手法がありますがこの FAQ では [バッファ処理ウィザード] 機能を使用する方法をご紹介します。

ツールの追加方法

ArcMap を起動し、[カスタマイズ] メニューの [カスタマイズモード] をクリックします。
[ユーザー設定] ダイアログの [コマンド] タブを選択し、[次を含むコマンドを表示] に「バッファ」と入力します。
[カテゴリ] の一覧から [ツール] を選択し、右側の [コマンド] に表示される[バッファ処理ウィザード] を ArcMap の任意のツールバーにドラッグアンドドロップで追加します。
[カスタマイズ] ダイアログを閉じます。

操作方法

データを追加し、[バッファ処理ウィザード] をクリックします。
[以下のレイヤのフィーチャ] を対象とするレイヤに設定し、[次へ]を選択します。
（フィーチャを選択しておくことで、選択フィーチャにのみ処理が可能です。）
[バッファを作成する方法] を [多重リングバッファ] に設定します。
[バッファ距離の単位] を設定し、[リング数]、[リング間の距離] を入力します。
[次へ] をクリックします。

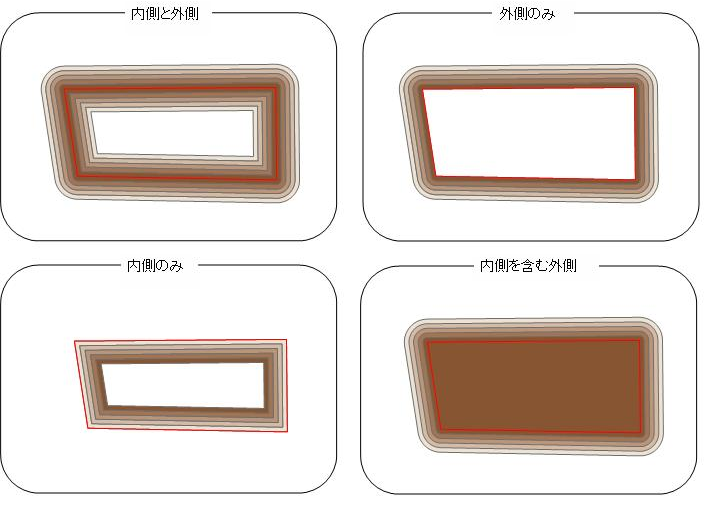

バッファを作成する対象がポリゴンデータの場合、[バッファ処理で作成するポリゴン] の設定がアクティブとなり、様々な出力形式を選択することができます。それぞれの設定で作成されるポリゴンのイメージは以下のようになります。

※[内側と外側] を選択してバッファを作成した場合、同じ距離にあるバッファは 1 つのフィーチャとして作成されマルチパートポリゴンと呼ばれるポリゴンとなります。たとえば、一番外側のバッファポリゴンと一番内側のバッファポリゴンは離れているように見えますが、実際は 1 つのフィーチャとして作成されています。もし、外側と内側をバラバラに使用したい場合は、[外側のみ]、[内側のみ] の 2 回処理を行っていたただくか、ArcToolbox の [マルチパート →シングルパート] を使用します。マルチパートポリゴンをシングルパートポリゴンに変換する方法につきましては、以下の FAQ をご参考ください。
マルチパートポリゴンをシングルパートポリゴンにするには？
[バッファの保存先] を設定し、[完了] を選択します。
