FAQ 他のレイヤーと同じシンボルを任意のレイヤーに設定するには? (シンボルのインポート)

ナレッジ番号:1602 | 登録日:2023/05/29 | 更新日:2024/06/17

概要

同じ数値分類や色分けなどを複数のレイヤーに対して設定するのは、とても作業時間が掛かってしまいます。
この FAQではあるレイヤの同じシンボルを任意のレイヤーに設定する方法をご紹介します。
※シンボルとは色や線種、記号を示し、数値分類やカテゴリで分類を行っていた場合は値の範囲なども適用されます。

設定方法

<同じマップ ドキュメント内にあるレイヤのシンボルを適用する場合>

  1. コンテンツ ウィンドウ (テーブル オブ コンテンツ)で、シンボルを変更するレイヤーの上で右クリックします。
  2. [プロパティ] を選択します。

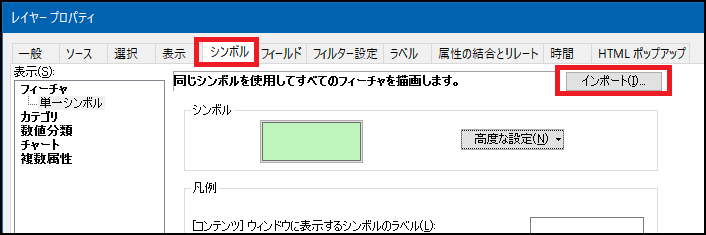

  3. [レイヤー プロパティ] ダイアログの [シンボル] タブをクリックします。
  4. ダイアログの右上にある [インポート] ボタンをクリックします。
    ※ 10.8 等利用されており、 [インポート] ボタンがない場合はフォルダーアイコンをクリックします。

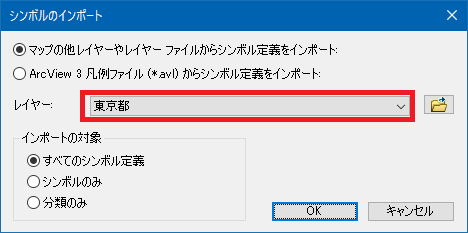

  5. [シンボルのインポート] ダイアログにある [レイヤー] のドロップ ダウン リストから参照するレイヤーを選択します。


  6. [OK] をクリックします。シンボルが適用されることをプレビューで確認します。

<異なったマップ ドキュメント内にあるレイヤのシンボルを適用する場合>

異なったマップ ドキュメントにあるレイヤのシンボルを利用する場合は、 あらかじめ参照するレイヤのレイヤ ファイルを作成しておく必要があります。 レイヤ ファイルは ArcMap のレイヤを右クリックし、[レイヤー ファイルとして保存] で作成できます。

  1. コンテンツ ウィンドウ (テーブル オブ コンテンツ)で、シンボルを変更するレイヤーの上で右クリックします。
  2. [プロパティ] を選択します。
  3. [レイヤー プロパティ] ダイアログの [シンボル] タブをクリックします。
  4. ダイアログの右上にある [インポート] ボタンをクリックします。
    ※ 10.8 等利用されており、 [インポート] ボタンがない場合はフォルダーアイコンをクリックします。

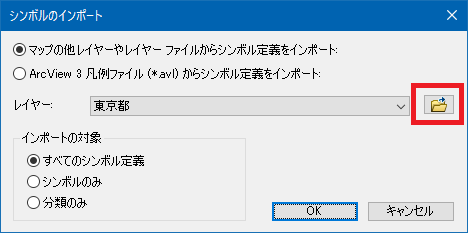

  5. [シンボルのインポート] ダイアログにある [レイヤー] の右側にある [参照] ボタンをクリックします。


  6. 作成しておいたレイヤー ファイルを選択し、[追加] をクリックします。
  7. [OK] をクリックします。

補足事項

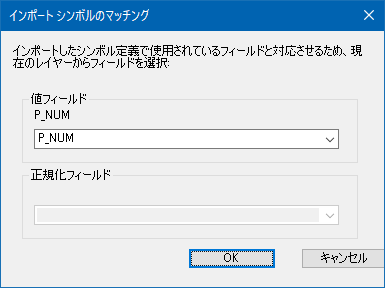

インポートするシンボルの種類によっては、[インポート シンボルのマッチング] ダイアログが表示されます。これは、インポート元のデータとインポート先のデータで、シンボルの設定に使用するフィールドの対応を設定するものです。
