FAQ 矢印マーカー シンボルが思ったように配置できない

ナレッジ番号:1549 | 登録日:2023/05/29 | 更新日:2023/06/21

説明

ArcMap の矢印マーカー シンボルを使用するとラインの両端、または片方に表示する矢印(「→」や「←」)を表示することができます。また、このようなマーカー シンボルは、オフセットの設定をすることでラインの端点やまたはラインから指定した間隔をあけて配置することができます。

オフセットの設定

  1. ArcMap の [コンテンツ] ウィンドウ上で設定されている矢印シンボルをダブルクリックします。
  2. [シンボル選択] ウィンドウが表示されますので、[シンボルの編集] ボタンをクリックし、[シンボル プロパティ エディター] を開きます。

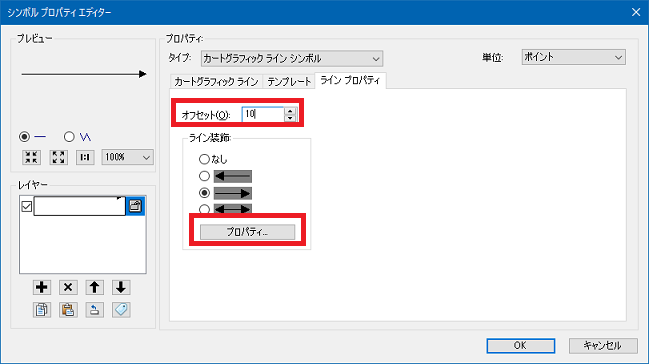

  3. [ライン プロパティ] タブの [オフセット] に任意の値を入力し、[プロパティ] ボタンをクリックします。

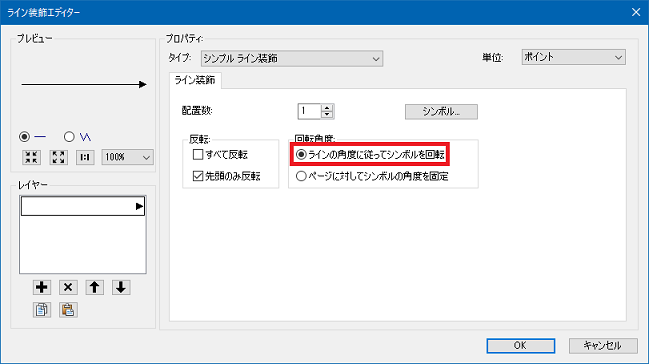

  4. [ラインの角度に従ってシンボルを回転] にチェックします。

しかし、矢印マーカー シンボルを使用して [オフセット] を入力し、[ラインの角度に従ってシンボルを回転]を設定すると矢印シンボルが思ったように表示されないことがあります。

原因

矢印マーカー シンボルを使用し、[ラインの角度に従ってシンボルを回転] の設定をするとオフセットの設定が有効になりません。

回避方法

絵文字マーカー シンボルを矢印マーカー シンボルの代わりに使用します。

手順

  1. [コンテンツ] ウィンドウ(テーブルオブコンテンツ)にて矢印を表示したいレイヤー名部分を右クリックし [プロパティ] → [シンボル] タブをクリックします。
  2. 表示されているラインのシンボル部分をクリックして [シンボル選択] を表示します。
  3. [シンボル選択] のダイアログ ボックスで [プロパティ] をクリックします。
  4. [シンボルプロパティ エディター] が表示されますので、"タイプ"部分のドロップダウンリストから [カートグラフィック ライン シンボル] を選択します。
  5. [ライン プロパティ] タブ をクリックします。
  6. 更に、[プロパティ] ボタンをクリックし、[ライン装飾エディター] を表示し、[シンボル...] ボタンをクリックします。
  7. 再度、[シンボル選択] ダイアログ ボックスが表示されたら [シンボルの編集] ボタンをクリックします。
    [タイプ:] のドロップダウンリストに [絵文字マーカー シンボル] を追加します。
  8. [絵文字マーカー] タブの "フォント" のドロップダウンリストで [ESRI Arrowhead] を選択します。
    矢印が表示された画面になりますので、この画面で「色」、「サイズ」、使用する矢印シンボルを選択します。
    "オフセット:"部分で X 方向および Y 方向のオフセット値を指定します。
    (なお、Y 方向のオフセットは、 矢印をラインの中央に移動させる場合に設定します。)
  9. [OK] をクリックします。
