FAQ ポイントに割り当てたマーカー (記号) を回転するには?

ナレッジ番号:1546 | 登録日:2023/05/29 | 更新日:2023/06/21

概要

ArcMapのポイントのマーカーシンボルを回転することができます。
レイヤー内のポイントに対して同じ回転角度を設定する方法と、個々のポイントがもつ属性値を回転角度とする方法があります。

手順

レイヤー内のポイントに対して同じ回転角度を設定する方法

  1. コンテンツ ウィンドウでポイント レイヤーを右クリック → [プロパティ] をクリックします。[レイヤー プロパティ] ダイアログが表示されます。

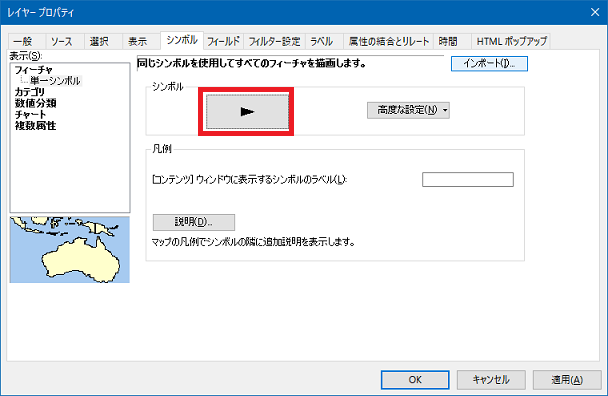

  2. [シンボル] タブを表示し、[単一シンボル] を選択後、シンボルのプレビューをクリックします。

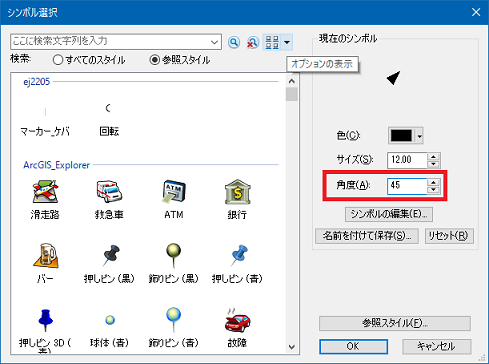

  3. [シンボル選択] ダイアログの [角度] 欄に値を入力します。
  4. [OK] ボタンですべてのダイアログを閉じます。設定が反映されます。

ポイントの属性値を回転角度に設定する方法

  1. あらかじめポイントフィーチャに対して回転角度の属性を付与しておきます。
    対象のフィールドは 「Double」 や 「Long」などの数値を扱うタイプである必要があります。
    ※ フィールドの追加方法については、こちらのFAQ でご確認いただけます。
  2. コンテンツ ウィンドウでポイント レイヤーを右クリック → [プロパティ] をクリックします。[レイヤー プロパティ] ダイアログが表示されます。
  3. [シンボル] タブを表示し、[単一シンボル] を選択後、あらかじめシンボルを指定しておきます。

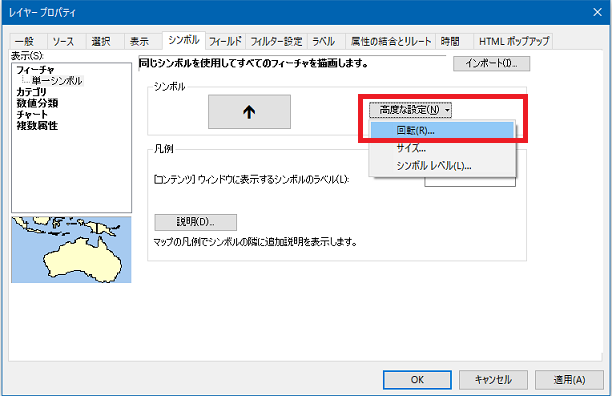

  4. [高度な回転] をクリックし、メニューから [回転] をクリックします。

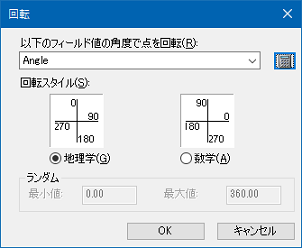

  5. 表示される [回転] ダイアログで、回転角度のフィールドを選択し、[回転スタイル] で回転角度の指定方法を選択します。
  6. [OK] ボタンですべてのダイアログを閉じます。

補足情報

  • ArcGISの回転スタイルは、[地理学] を選択した場合、割り当てられたシンボルを北から時計回りに回転させます。[数学]を選択した場合 は、割り当てられたシンボルを東から反時計回りに回転させます。ArcGISの回転スタイルが「数学」の場合、角度「0度」の軸が右に90度倒れた状態となるため(東に向くため)、回転角度をArcGISのデフォルトの回転方向と反対にしたい場合は、回転角度にマイナスの値を設定します。

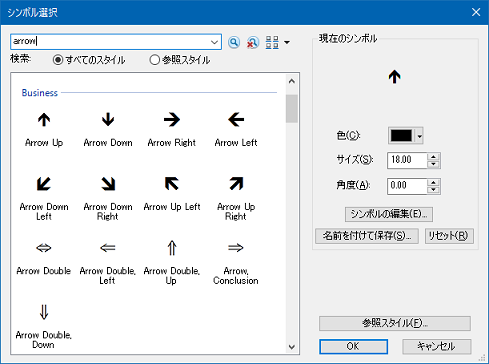

  • 下図のように、[シンボル選択] ダイアログで「arrow」と入力することで、ArcGIS で標準で用意している矢印のシンボルを絞り込み表示することができます。
