TIN をポリゴンでクリップしたい (3D Analyst)
ナレッジ番号：1057 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
TIN をポリゴン レイヤーでクリップすることができます。ただし、クリップするには、3D Analyst エクステンションが必要です。3D Analyst の機能を使用するには、3D Analyst のライセンスが認証されていることや、ArcMapにて 3D Analyst のエクステンションを使用するための設定が必要です。エクステンションの設定につきましては下記のリンクをご確認ください。
事前準備
この方法で使用する [TIN の編集] は TIN を上書きするツールですので、ツールを実行する前にあらかじめ下記のツールを使用してバックアップをご用意ください。
ArcToolBox→ [3D Analyst ツール] → [データ管理] → [TIN] → [TIN のコピー]手順
- ArcMap または ArcScene に TIN とポリゴン レイヤーを追加します。
- 下記ツールをクリックします。

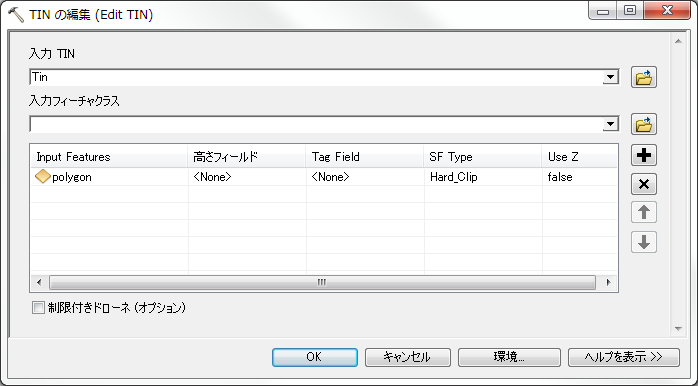

ArcToolBox→[3D Analyst ツール]→[データ管理]→[TIN]→[TIN の編集] - 以下のように設定し、[OK] をクリックして実行します。
入力TIN：TIN
入力フィーチャクラス：ポリゴン フィーチャ
高さフィールド：<None>
Tag Field：<None>
SF Type：Hard_Clip
Use Z：false
