CAD のアノテーションをフィーチャクラスやシェープファイルにエクスポートするには？
ナレッジ番号：1045 | 登録日：2023/05/29 | 更新日：2024/11/21
説明
DXF ファイルなどの CAD アノテーションをフィーチャクラスやシェープファイルに変換することができます。ただし、変換方法によってはポリゴンやポイントに変換されます。アノテーションとして変換したい場合は、ジオデータベースに変換いただくようお願いいたします。
手順
CAD アノテーションをポイント データに変換する場合
[カタログ] ウィンドウで CAD のアノテーションを右クリックし、[エクスポート] →[ジオデータベース] または [シェープファイル (シングル)] をクリックします。
CADアノテーションを ポリゴン データに変換する場合
アノテーションの領域を表すポリゴンとして出力することができます。

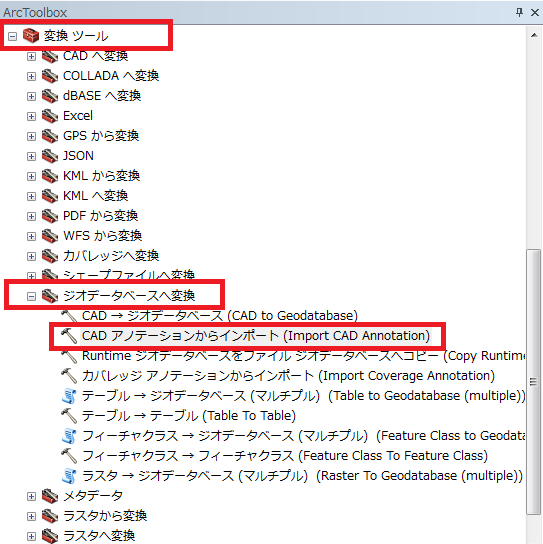

- ArcToolboxの[変換ツール] → [ジオデータベースへ変換] → [CAD アノテーションからインポート] のツールでジオデータベースのアノテーションとしてインポートします。
- カタログ ウィンドウにて、手順 1 のジオデータベース アノテーションを右クリック → [エクスポート] → [シェープファイル (シングル)] でシェープファイルに出力します。または、ArcToolbox →[変換ツール]→[シェープファイルへ変換] → [フィーチャクラス→シェープファイル] ツールを使い変換します。
- ArcToolboxの[変換ツール] → [ジオデータベースへ変換] → [CAD アノテーションからインポート] のツールでジオデータベースのアノテーションとしてインポートします。
