ラスターにストレッチを適用している場合に、最大値と最小値を変更したい
ナレッジ番号：1017 | 登録日：2023/05/29 | 更新日：2024/11/21
説明

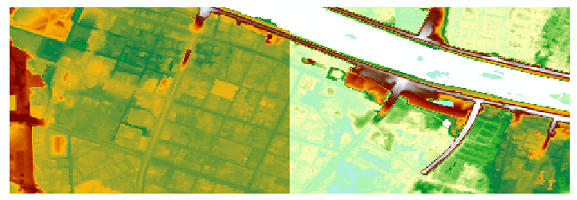

ラスター レイヤーに [ストレッチ] レンダリングを適用すると、滑らかなセル色の表現ができます。しかしながら、複数のラスターに同じシンボル設定を割り当てると、同じ値であるにも関わらずセル色が異なる場合があります。例えば、以下のラスター「DEM_A」と「DEM_B」の隣接部ではほぼ同じセル値を取るにも関わらず、明らかに色が異なります。
ここではその時の対処方法について説明します。手順
- コンテンツ ウィンドウでいずれかのラスター レイヤーを右クリック→ [プロパティ] をクリックします。今回は 「DEM_B」レイヤーの [レイヤー プロパティ] ダイアログを表示します。

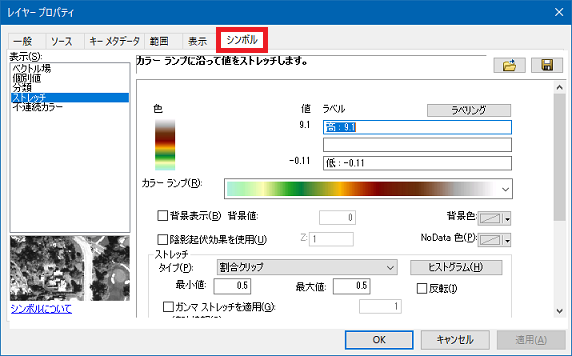

- [シンボル] タブを表示し、[表示] 欄で [ストレッチ] が選択されていることを確認します。

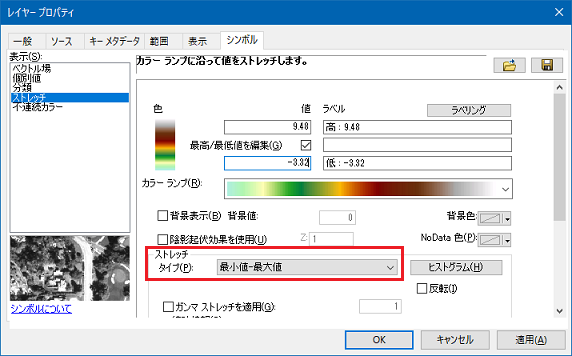

- [ストレッチ] 欄の [タイプ] で [最小値 - 最大値] を選択します。
- ダイアログ上部に表示される [最高 / 最低値を編集] にチェックを入れます。その上下にテキストボックスが表示され最大値と最小値を入力することが可能となりますので、そのまま最大値と最小値を入力します。

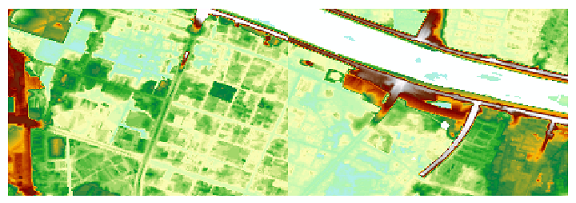

- [OK] ボタンでプロパティ ダイアログを閉じます。設定がマップ上に反映されます。
- 設定したシンボル設定を適用したいラスター (今回は「DEM_B」レイヤー) の [レイヤー プロパティ] ダイアログを表示し、 [シンボル] タブで「ストレッチ」が選択されていることを確認します。

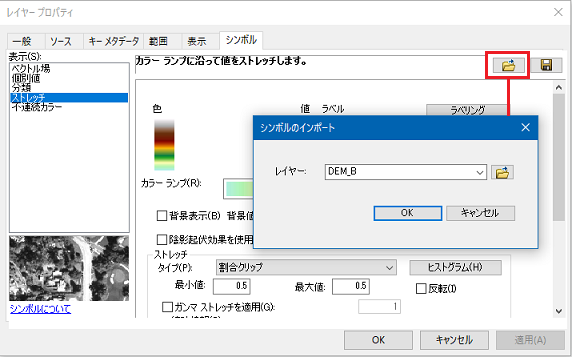

- ダイアログ右上の [インポート] ボタンをクリックし、ストレッチの設定をインポートします。
- [OK] ボタンですべてのダイアログを閉じます。
参考情報
- コンテンツ ウィンドウでいずれかのラスター レイヤーを右クリック→ [プロパティ] をクリックします。今回は 「DEM_B」レイヤーの [レイヤー プロパティ] ダイアログを表示します。
